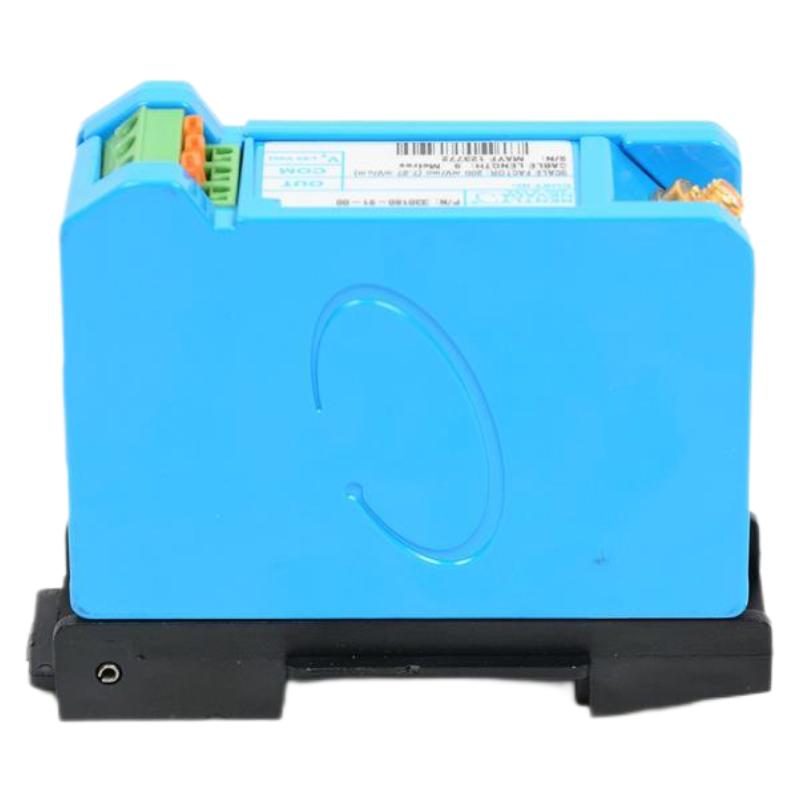

مستشعر التقارب Bently Nevada 330180-91-00 3300 XL

مواصفات المنتج

330180-91-00 مستشعر التقارب

اسم العلامة التجارية: بنتلي نيفادا

اسم المنتج: 330180-91-00

الضمان: سنة واحدة

المعايير الرئيسية

الميزات والمزايا الأساسية

• تركيب على سكة DIN عالية الكثافةيُتيح تصميم التثبيت على سكة DIN تركيبات عالية الكثافة وموفرة للمساحة في خزائن التحكم الحديثة. توفر قاعدة التثبيت عزلًا كهربائيًا وتُغني عن الحاجة إلى لوحات عزل منفصلة، ​​مما يُقلل من تعقيد الأسلاك ومتطلبات مساحة الخزانة. .

• مناعة فائقة ضد التداخل الكهرومغناطيسي/التداخل الراديوييتميز مستشعر التقارب 3300 XL بمناعة عالية ضد تداخل الترددات اللاسلكية، مما يسمح بتركيبه في أغلفة من الألياف الزجاجية دون أي تأثيرات سلبية من الإشارات اللاسلكية القريبة. كما أن مناعته المحسّنة ضد التداخل الكهرومغناطيسي/التداخل الراديوي تلبي متطلبات علامة CE الأوروبية دون الحاجة إلى أنابيب محمية خاصة أو أغلفة معدنية، مما يؤدي إلى انخفاض تكاليف التركيب. .

• قابلية تبادل كاملة ومعايرة المصنعيدعم نظام 3300 XL إمكانية التبديل الكامل للمجسات وكابلات التمديد ومستشعرات Proximitor. وهذا يلغي الحاجة إلى معايرة المختبرات أو مطابقة المكونات التي تستغرق وقتًا طويلاً، مما يبسط الصيانة ويقلل من مخزون قطع الغيار. .

• اتصالات طرفية SpringLocتتميز هذه الوحدة بشرائط توصيل SpringLoc الحاصلة على براءة اختراع، والتي لا تتطلب أدوات تركيب خاصة. توفر هذه الشرائط توصيلات قوية ومقاومة للاهتزازات من خلال الاستغناء عن آليات التثبيت اللولبية التي قد ترتخي بمرور الوقت، مما يضمن توصيلات ميدانية موثوقة في بيئات ذات اهتزازات عالية. .

• بناء متين للبيئات القاسيةيضمن الهيكل المصنوع من الألومنيوم A308 والموصلات المطلية بالذهب المتانة ونقل الإشارة الموثوق به في الظروف الصناعية القاسية. تعمل الوحدة بكفاءة عالية ضمن نطاق واسع من درجات الحرارة، مما يجعلها مناسبة للضواغط والتوربينات وغيرها من المعدات المعرضة لظروف بيئية متغيرة. .

التطبيقات النموذجية

يُستخدم الرقم 330180-91-00 على نطاق واسع لمراقبة الآلات الدوارة الحيوية في مختلف الصناعات الثقيلة :

• توليد الطاقةمراقبة الاهتزاز القطري والموضع المحوري للتوربينات البخارية والتوربينات الغازية والمولدات

• النفط والغازمراقبة اهتزازات الضواغط الطاردة المركزية والمضخات والمراوح في المصافي وخطوط الأنابيب

• البتروكيماوياتمراقبة حالة المعدات الدوارة الحيوية لضمان استمرارية العملية وسلامتها

• الصناعات الثقيلةمراقبة المحركات الكبيرة وعلب التروس وغيرها من الأصول الحيوية في مصانع المعادن والورق والأسمنت

الأسئلة الشائعة (FAQ)

س1: ماذا يشير رقم الطراز "330180-91-00"؟
A: التفاصيل كالتالي: 330180 = مستشعر التقارب 3300 XL؛ -91 = 9.0 متر (29.5 قدم) طول النظام مع تركيب سكة DIN؛ -00 = لا يلزم الحصول على موافقة من أي جهة .

س2: ما الفرق بين 330180-91-00 و 330180-90-00؟
A: ال -91 اللاحقة تشير إلى تركيب على سكة DIN بطول نظام يبلغ 9.0 أمتار. -90 اللاحقة تشير إلى تركيب على اللوحة بنفس طول النظام البالغ 9.0 متر .

س3: ما هي المجسات المتوافقة مع مستشعر Proximitor هذا؟
A: وهو متوافق مع مجسات سلسلة 3300 مقاس 5 مم، ومجسات سلسلة 3300 مقاس 8 مم، ومجسات سلسلة 3300 XL مقاس 8 مم، بالإضافة إلى كابلات التمديد. .

س4: هل يتطلب هذا النظام معايرة ميدانية بعد التثبيت؟
A: لا. كل نظام 3300 XL هو معايرة المصنع كوحدة متكاملة. إن إمكانية التبادل الكامل للمكونات تلغي الحاجة إلى معايرة على طاولة العمل أو مطابقة المكونات. .

س5: ما هو جهد الفجوة الموصى به للتركيب؟
A: يجب أن يقرأ النظام الصحي بين -9 فولت و -12 فولت تيار مستمر عند موصل الشاشة أو كابل التمديد. تشير القراءة القريبة من -2 فولت إلى وجود قصر في المجس أو الكابل، بينما تشير القراءة القريبة من -24 فولت إلى وجود دائرة مفتوحة.

س6: ما هي متطلبات الطاقة؟
A: يتطلب جهاز Proximitor مصدر طاقة تيار مستمر من من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (بدون حاجز أمان) أو من -23 فولت تيار مستمر إلى -26 فولت تيار مستمر (مع حاجز أمان). الحد الأقصى لاستهلاك التيار هو 12 مللي أمبير .

س7: هل يحمل هذا النموذج الموافقات اللازمة للمناطق الخطرة؟
A: هذا النموذج المحدد (-00 (اللاحقة) لها لا توجد موافقات من أي جهة. وهو مناسب للبيئات العامة فقط. بالنسبة للتركيبات في المناطق الخطرة، اختر نوعًا يحمل لاحقة الموافقة المناسبة (مثل -05 لـ CSA أو ATEX أو IECEx). .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ جهاز الاستشعار 330180-91-00 جزءًا من عائلة مستشعرات التقارب 3300 XL. فيما يلي نماذج ذات صلة بخيارات تركيب مختلفة وموافقات معتمدة:

اختيار النموذج المناسب

• للتطبيقات القياسية على قضبان DIN بطول 9.0 متر: ال 330180-91-00 يُعد الخيار الصحيح للتركيبات عالية الكثافة التي تتطلب طول نظام يبلغ 9 أمتار دون الحاجة إلى موافقات المناطق الخطرة.

• للمنشآت في المناطق الخطرةحدد 330180-91-05 (CSA/ATEX/IECEx) أو 330180-91-CN (NEPSI) متغير .

• لأطوال الأنظمة الأقصرضع في اعتبارك 330180-51-00 لأنظمة 5.0 متر .
