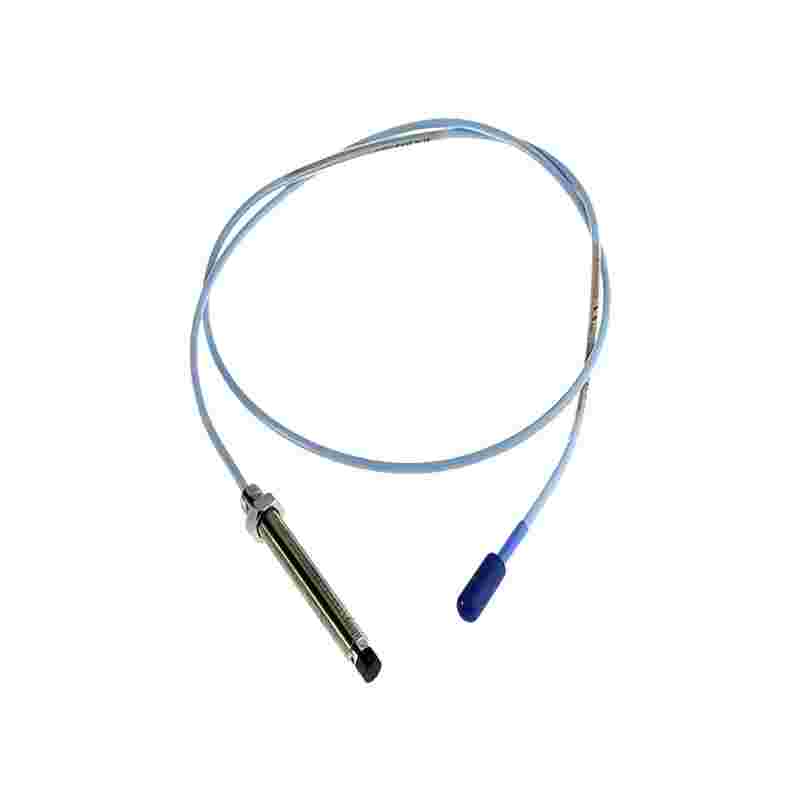

مسبار تقارب بنتلي نيفادا 330104-00-14-10-11-00 3300 XL 8 مم

مواصفات المنتج

330104-00-14-10-11-00 مجسات التقارب

اسم العلامة التجارية: بنتلي نيفادا

اسم المنتج: 330104-00-14-10-11-00

الضمان: سنة واحدة

المعايير الرئيسية

الميزات والمزايا الأساسية

• كابل FluidLoc للحماية من دخول السوائل: ال -11 يتضمن الخيار ما يلي: كابل فلويدلوك مع مثبت مسبقًا واقي الموصليمنع تصميم FluidLoc الزيت وسوائل المعالجة والرطوبة من التسرب عبر المساحات المحورية الداخلية للكابل، وهو أمر بالغ الأهمية في أغلفة المحامل عالية الضغط حيث أن تسرب السوائل عبر كابل المسبار من شأنه أن يلوث البيئة المحيطة.

• هيكل مدرع للحماية الميكانيكية: ال 330104 يشمل الطراز الأساسي درع من الفولاذ المقاوم للصدأ يغطي غلاف المسبارمما يوفر حماية ميكانيكية معززة ضد التآكل والصدمات والسحق العرضي. وهذا أمر ضروري في البيئات ذات الاهتزازات العالية مثل منصات ضواغط الهواء والآلات الترددية. .

• سن لولبي متري M10 × 1 للتوافق العالمي: ال خيط متري M10 × 1 يُعد هذا الأمر شائعًا في الآلات المصممة أو المصنعة خارج أمريكا الشمالية. أقصى تداخل للخيوط هو 15 ممويوفر التصميم الملولب بالكامل (طول غير ملولب 0 مم) أقصى قدر من المرونة في عمق التركيب .

• قابلية التبادل الكاملة للنظاميدعم نظام 3300 XL إمكانية التبديل الكامل للمجسات وكابلات التمديد ومستشعرات Proximitor، مما يلغي الحاجة إلى المطابقة الفردية أو المعايرة على طاولة العمل. هذا المجس متوافق مع الإصدارات السابقة من مكونات محولات الطاقة من سلسلة 3300 غير XL بقياس 5 مم و8 مم. .

التطبيقات النموذجية

يُستخدم الرقم 330104-00-14-10-11-00 على نطاق واسع لمراقبة الآلات الدوارة الحساسة في التطبيقات الصناعية الصعبة :

• مراقبة اهتزاز عمود التوربين: يلتقط الاهتزاز الديناميكي والموضع المحوري لمحامل الأغشية السائلة في التوربينات البخارية والغازية

• ضواغط طرد مركزيتتبع إزاحة العمود في بيئات عالية الضغط ومحكمة الإغلاق.

• المضخات الصناعية وعلب التروسمراقبة الاهتزازات على الأصول الدوارة الحيوية في مصافي النفط ومصانع الكيماويات

• الآلات التردديةمراقبة الاهتزاز والموقع في بيئات عالية الاهتزاز بفضل حماية الكابلات المدرعة

الأسئلة الشائعة (FAQ)

س1: ماذا يشير رقم الطراز "330104-00-14-10-11-00"؟
A: التفاصيل كالتالي: 330104 = 3300 XL مسبار 8 مم مع خيط متري M10 x 1 ودرع؛ -00 = 0 مم طول غير ملولب (ملولب بالكامل)؛ -14 = طول العلبة 140 مم؛ -10 = كابل بطول 1.0 متر؛ -11 = موصل ClickLoc مصغر مع واقي للموصل وكابل FluidLoc؛ -00 = لا توجد موافقات من أي جهة .

س2: ما هي ميزة خيار كابل FluidLoc؟
A: ال موقع السائل تمنع تقنية الكابلات تسرب الزيوت وسوائل العمليات وغيرها من السوائل الخطرة عبر البنية الداخلية للكابل. وهذا أمر بالغ الأهمية في أغلفة المحامل عالية الضغط، حيث أن تسرب السوائل عبر كابل المجس قد يلوث البيئة المحيطة.

س3: ما هي فجوة التركيب الموصى بها لهذا المسبار؟
A: الفجوة الموصى بها هي -9 فولت تيار مستمروهو ما يعادل تقريبًا 1.27 مم (50 ميل)يجب أن يقرأ النظام الصحي بين -9 فولت و -12 فولت تيار مستمر عند مخرج مستشعر Proximitor.

س4: هل يمكن استخدام هذا المسبار بطول 1.0 متر مع كابل تمديد بطول 4.0 متر؟
A: نعم. يتطلب كابل المجس الذي يبلغ طوله 1.0 متر كابل تمديد بطول 4.0 متر لتشكيل كامل نظام بطول 5.0 متر عند إقرانه بمستشعر Proximitor بطول 5 أمتار. يجب أن يتطابق الطول الكهربائي الإجمالي (المسبار + كابل التمديد) مع طول النظام المقدر لمستشعر Proximitor .

س5: هل يتطلب هذا التحقيق موافقات من الوكالة للمناطق الخطرة؟
A: هذا النموذج المحدد (-00 (اللاحقة) لها لا توجد موافقات من أي جهة. وهو مناسب للبيئات العامة فقط. بالنسبة للتركيبات في المناطق الخطرة، اختر نوعًا يحمل لاحقة الموافقة المناسبة (على سبيل المثال، -05 لـ CSA أو ATEX أو IECEx).

س6: ما هو نطاق درجة حرارة التشغيل؟
A: يعمل المسبار من من -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت). بالنسبة لدرجات الحرارة التي تزيد عن 177 درجة مئوية، يلزم استخدام مجسات ذات نطاق درجة حرارة ممتد (ETR). .

س7: ما هي خطوات استكشاف الأخطاء وإصلاحها الرئيسية إذا كانت قراءة جهد فجوة التيار المستمر قريبة من -2 فولت؟
A: قراءة قريبة -2 فولت تيار مستمر يشير عادةً إلى مسبار أو كابل قصيرتحقق من مقاومة ملف المجس (يجب أن تكون 7.59 ± 0.50 أوم لمجس بطول 1.0 متر) وافحص الكابل والموصلات بحثًا عن أي تلف أو تسرب للرطوبة. تشير القراءة القريبة من -24 فولت عادةً إلى وجود دائرة مفتوحة.

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ جهاز 330104-00-14-10-11-00 جزءًا من عائلة مجسات التقارب 3300 XL 8 مم. فيما يلي نماذج ذات صلة بتكوينات مختلفة:

اختيار النموذج المناسب

• للتطبيقات التي تمنع تسرب السوائل: ال 330104-00-14-10-11-00 مع كابل فلويدلوك يُعد الخيار الصحيح لمنع انتقال الزيت وسوائل العمليات.

• للمنشآت في المناطق الخطرةاختر أحد الخيارات التالية: -05 لاحقة لشهادات CSA و ATEX و IECEx.

• لإتمام النظام: قم بإقرانه مع مستشعر التقارب 3300 XL وكابل تمديد مطابق (إذا لزم الأمر) لتشكيل نظام محول طاقة كامل .
