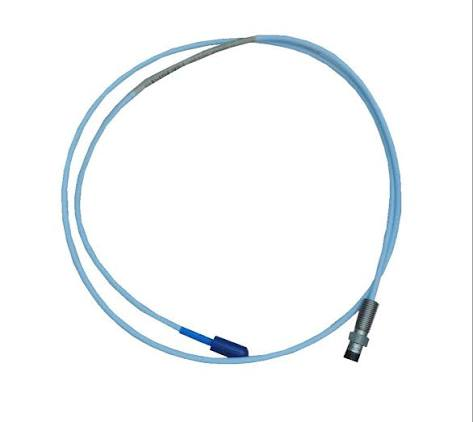

ال بنتلي، نيفادا 330105-02-12-05-12-05 هو مسبار تقارب ذو تركيب عكسي من نظام محول التيار الدوامي 3300 XL 8 مم القياسي في الصناعة. صُمم هذا المسبار لقياس الاهتزازات والموقع دون تلامس، وهو مصمم لمراقبة الآلات الدوارة الحساسة مثل التوربينات البخارية والضواغط والمراوح.
رقم الصنف :
330105-02-12-05-12-0الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
2kg| يصف | مواصفة |
|---|---|
| الشركة المصنعة | بنتلي، نيفادا |
| نوع المنتج | مسبار تقارب عكسي التركيب 3300 XL 8 مم |
| حجم الخيط | 3/8-24 UNF |
| خيار الطول الإجمالي | 0.5 متر (1.6 قدم) - اللاحقة "05" |
| نوع الموصل والكابل | موصل ClickLoc المحوري المصغر، كابل FluidLoc - اللاحقة "12" |
| موافقة الوكالة | CSA، ATEX، IECEx - اللاحقة "05" |
| درجة حرارة التشغيل | من -35 درجة مئوية إلى +177 درجة مئوية (من -31 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| قطر طرف المسبار | 8 مم |
| نطاق الاستشعار | 2 مم |
| حساسية | 7.87 فولت/مم (200 مللي فولت/ميل) |
| تصنيف الاهتزاز | ذروة 10 غرام |
| تصنيف الصدمة | 100 غرام لمدة 6 مللي ثانية |
| نصف قطر انحناء الكابل | 19 مم (0.75 بوصة) |
| وزن | 0.131 كجم |
الميزات الرئيسية:
تصميم التركيب العكسي: مُصمم خصيصًا للتركيبات ذات المساحة المحدودة، مما يسمح لكابل المجس بالخروج بعيدًا عن هدف القياس. .
قدرة تحمل درجات الحرارة العالية: يعمل بكفاءة عالية في بيئات حرارية قاسية تصل إلى 177 درجة مئوية، مما يجعله مناسبًا لتطبيقات التوربينات والضواغط. .
مكونات قابلة للتبديل: جميع مكونات نظام 3300 XL 8 مم متوافقة مع الإصدارات السابقة وقابلة للتبديل مع مكونات سلسلة 3300 غير XL 5 مم و8 مم، مما يلغي الحاجة إلى قطع غيار متطابقة. .
القياس الدقيق: يوفر حساسية تبلغ 200 مللي فولت/ميل (7.87 فولت/مم) ونطاقًا خطيًا يبلغ 2 مم، مما يضمن الكشف الدقيق عن اهتزاز العمود وتغيرات الموضع .
الموافقات الخاصة بالمناطق الخطرة: معتمد من قبل CSA وATEX وIECEx للاستخدام في البيئات التي يحتمل أن تكون قابلة للانفجار .
ضمن عائلة مجسات Bently Nevada 3300 XL مقاس 8 مم، يكمن الاختلاف الرئيسي في حجم سن التثبيت والأبعاد الميكانيكية للمجس. سلسلة 330105 يستخدم 3/8-24 UNF خيط. للمقارنة، الـ 330101 يتميز بـ M8 x 1 الخيط المتري، و 330103 ميزات M10 x 1 خيط متري .
| رقم الموديل | نوع الخيط | التطبيق / الملاحظات |
|---|---|---|
| 330105-02-12-05-12-05 | 3/8-24 UNF | النموذج المستهدف؛ تركيب عكسي، طول 0.5 متر، موصل ClickLoc، موافقات المناطق الخطرة . |
| 330105-02-12-10-12-05 | 3/8-24 UNF | نفس النموذج المستهدف ولكن بطول إجمالي يبلغ 1.0 متر . |
| 330105-02-12-90-12-05 | 3/8-24 UNF | نفس النموذج المستهدف ولكن بطول إجمالي يبلغ 9.0 متر . |
| 330101-02-12-05-12-05 | M8 x 1 | خيط متري للتركيبات التي تتطلب خيط M8 × 1 . |
| 330103-02-12-05-12-05 | M10 x 1 | خيط متري للتركيبات التي تتطلب خيط M10 x 1 . |
س1: ماذا يمثل اللاحق "02-12-05-12-05"؟
تحدد اللاحقة الخيارات الميكانيكية والكهربائية للمسبار:
02: طول غير ملولب 0.2 بوصة .
12: طول العلبة 1.2 بوصة .
05: طول المسبار الإجمالي 0.5 متر .
12: موصل ClickLoc مصغر مع كابل FluidLoc .
05: الموافقات الخاصة بالمناطق الخطرة من CSA و ATEX و IECEx .
س2: ما هو التطبيق الأساسي لهذا المسبار؟
يُستخدم هذا الجهاز لقياس الاهتزاز النسبي للعمود، والموضع المحوري، والسرعة في آلات المحامل ذات الأغشية السائلة، بما في ذلك التوربينات والضواغط والمراوح، دون الحاجة إلى التلامس. .
س3: ما هو جهد الفجوة الأولي الموصى به للتركيب؟
الجهد الكهربائي الأولي الموصى به لنظام 3300 XL 8 مم هو -10 فولت تيار مستمر ±1 فولت تيار مستمر وهذا يضمن أن يعمل المسبار ضمن نطاق قياسه الخطي.
س4: هل يمكنني استخدام هذا المسبار مع كابل تمديد من سلسلة 3300 غير XL؟
نعم، جميع مكونات نظام محول الطاقة 3300 XL 8 مم متوافقة مع الإصدارات السابقة وقابلة للتبديل مع مكونات سلسلة 3300 غير XL مقاس 5 مم و8 مم ومع ذلك، للحصول على الأداء الأمثل والحفاظ على الامتثال لمعيار API 670، يوصى باستخدام نظام 3300 XL الكامل.
