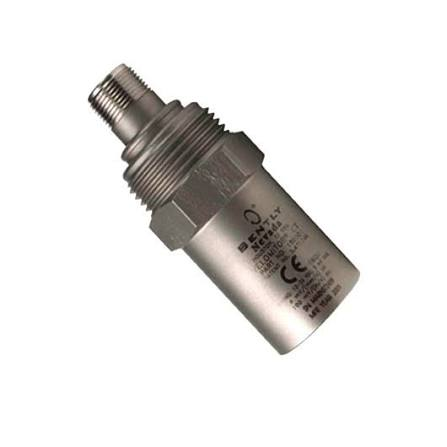

ال بنتلي، نيفادا 190501-00-00-00 هو محول سرعة كهرضغطية متخصص من نوع Velomitor CT مصمم لقياس اهتزاز الغلاف منخفض التردد في الآلات الدوارة بطيئة السرعة.
رقم الصنف :
190501-00-00-00الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
2kg| يصف | مواصفة |
|---|---|
| الشركة المصنعة | بنتلي، نيفادا |
| نوع المنتج | محول سرعة التصوير المقطعي المحوسب Velomitor (مستشعر سرعة بيزو منخفض التردد) |
| خيار النموذج | 00 (لا يتضمن مسمار تثبيت) |
| حساسية | 3.94 ملي فولت/مم/ثانية (100 ملي فولت/بوصة/ثانية) ±5% |
| استجابة التردد | من 3.0 هرتز إلى 900 هرتز (180-54000 دورة في الدقيقة) ±1.0 ديسيبل؛ أو من 1.5 هرتز إلى 1.0 كيلوهرتز (90-60000 دورة في الدقيقة) ±3.0 ديسيبل |
| واجهة الاتصال | 2 دبوس من الفولاذ المقاوم للصدأ 316L MIL-C-5015، مدخل علوي |
| سطح التركيب | قطر لا يقل عن 33 مم؛ أي اتجاه |
| مادة الغلاف | الفولاذ المقاوم للصدأ 316L |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +100 درجة مئوية (من -40 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| حد الصدمة | عبوة 5000 غرام |
| حد الرطوبة | تكثيف بنسبة 100% (غير مغمور) |
| وزن | الوزن التقريبي: 0.3 كجم (0.66 رطل) |
بالنسبة للتطبيقات المماثلة أو كبدائل ضمن عائلة Bently Nevada 190501، ضع في اعتبارك النماذج التالية:
190501-13-00-00 / 190501-14-00-00: خيارات تكوين أخرى ضمن سلسلة Velomitor CT 190501، توفر أجهزة تثبيت مختلفة أو خيارات موافقة الوكالة .
محولات السرعة من سلسلة 9200: عائلة أخرى شائعة من مستشعرات السرعة من بنتلي نيفادا لمراقبة اهتزاز الغلاف المطلق في مجموعة واسعة من الآلات الدوارة .
شاشة عرض للأغراض العامة 1900/65A: شاشة مستقلة غالباً ما تقترن بمحول الطاقة 190501، توفر حماية مستمرة للمعدات ذات الأغراض العامة مع مدخلات متعددة للاهتزاز/الموضع/السرعة ومخرجات مرحل. .
| 3500-51 | 140482-01 | 133835-02 |
| 3500/15 | 3500/45 | 3500/61 |
| 127610-01 | 140072-04 | 133843-02 |
| 125840-01 | 3500/45 | 3500/61 |
| 125840-02 | 135137-01 | 136711-02 |
| 129486-01 | 135145-01 | 3500/61 |
| 129478-01 | 126632-01 | 3500/62 |
| 133292-01 | 139554-01 | 133811-03 |
| 133300-01 | 139567-01 | 3500/62 |
| 3500/20 | 139978-01 | 136491-01 |
س1: ما هو التطبيق الأساسي لـ 190501-00-00-00؟
تم تصميمه خصيصًا لقياس سرعة اهتزاز الغلاف في أبراج التبريد ومجموعات مراوح المبادلات الحرارية المبردة بالهواء، وخاصة تلك التي تعمل بسرعات منخفضة (90-300 دورة في الدقيقة). .
س2: ماذا تعني اللاحقة "-00-00" في رقم الطراز؟
يشير الرقم "00" الأول إلى خيار أدوات التثبيت (لا يتضمن مسمار تثبيت)، ويشير الرقم "00" الثاني إلى عدم وجود موافقات محددة من أي جهة مطبقة على الوحدة .
س3: ما هي حساسية هذا المستشعر؟
يوفر حساسية قياسية تبلغ 3.94 ملي فولت/مم/ثانية (100 ملي فولت/بوصة/ثانية) ±5% .
س4: ما نوع الموصل الذي يستخدمه هذا الطراز؟
يتميز بـ 2-pin MIL-C-5015 واجهة توصيل توفر اتصالاً كهربائياً قياسياً وموثوقاً لأنظمة المراقبة الصناعية .
س5: كيف يدعم هذا المستشعر الصيانة التنبؤية؟
من خلال قياس سعة الاهتزاز بدقة عند الترددات المنخفضة، يساعد ذلك فرق الصيانة على اكتشاف العلامات المبكرة للمشاكل الميكانيكية - مثل عدم التوازن أو عدم المحاذاة أو تآكل المحامل - في المراوح بطيئة الدوران، مما يسمح بالتدخلات المخططة قبل حدوث عطل في المعدات
