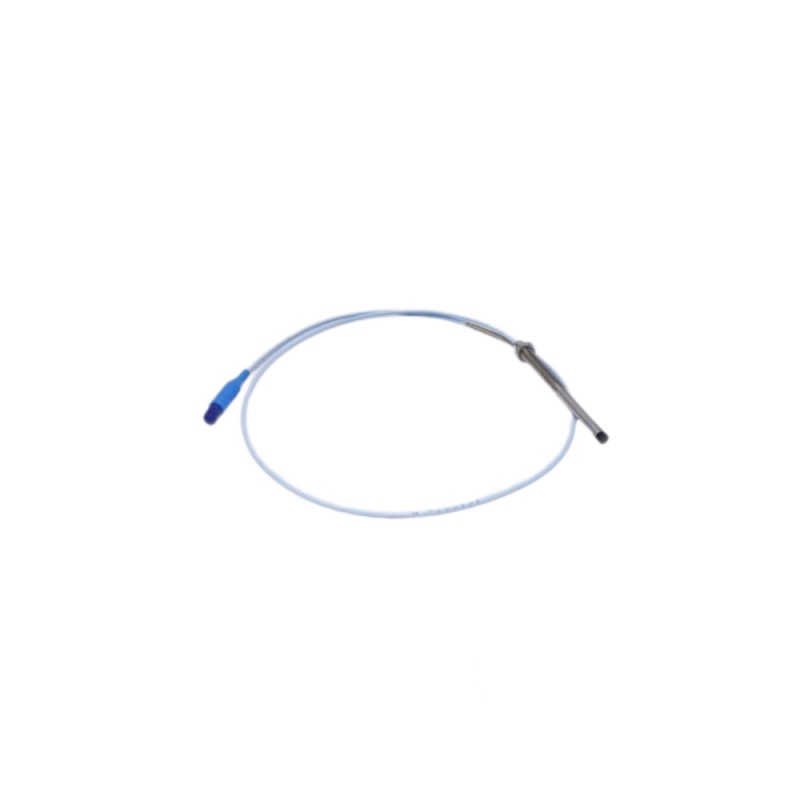

ال بنتلي نيفادا 330103-00-03-50-02-00 هو مسبار تقارب 3300 XL 8 مم يضم خيط متري M10×1 و أ كابل متكامل بطول 5.0 متر مع موصل ClickLoc™ مصغر محوري تم تصميم مستشعر التيار الدوامي هذا لقياس الاهتزاز القطري وموضع الدفع المحوري وإشارات سرعة Keyphasor بدون تلامس على الآلات الدوارة الحرجة مثل التوربينات والضواغط والمضخات.
رقم الصنف :
330103-00-03-50-02-0الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| نموذج | 330103-00-03-50-02-00 |
| عائلة المنتجات | نظام محول التقارب 3300 XL 8 مم |
| نوع المنتج | مسبار تقارب التيارات الدوامية (غير مدرع) |
| خيط الحالة | M10 × 1 (متري) |
| الطول غير الملولب | 00 = 0.0 مم (ملولبة بالكامل) |
| الطول الإجمالي للعلبة | 03 = 30 مم |
| الطول الإجمالي للكابل | 50 = 5.0 متر (16.4 قدم) |
| نوع الموصل | 02 = كابل ClickLoc™ مصغر محوري، كابل قياسي |
| موافقة الوكالة | ٠٠ = غير مطلوب (للاستخدام العام) |
| مادة رأس المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة الغلاف | الفولاذ المقاوم للصدأ AISI 303/304 |
| عزل الكابلات | FEP (فلوروإيثيلين بروبيلين) |
| نطاق القياس الخطي | 2.0 مم (80 ميل) |
| حساسية | 7.87 فولت/مم (200 مللي فولت/ميل) |
| الفجوة الموصى بها | 1.27 مم (50 ميل) عند جهد -9 فولت تيار مستمر تقريبًا |
| مقاومة الخرج | 50 أوم |
| درجة حرارة التشغيل | من -51 درجة مئوية إلى +177 درجة مئوية (من -60 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| مانع تسرب الضغط | حلقة دائرية من الفيتون® |
| قوة سحب الكابل | 330 نيوتن (75 رطل) عبر تصميم CableLoc |
| وزن | الوزن التقريبي: 0.1 - 0.114 كجم |
| الامتثال لواجهة برمجة التطبيقات | API 670 (الطبعة الرابعة) |
| بلد المنشأ | الولايات المتحدة الأمريكية |
تفاصيل رقم القطعة (330103-00-03-50-02-00):
330103 = مسبار 8 مم، خيط M10×1، غير مدرع
-00 = 0.0 مم طول غير ملولب (ملولب بالكامل)
-03 = 30 مم طول العلبة الإجمالي
-50 طول الكابل = 5.0 متر
-02 = موصل ClickLoc™ مصغر محوري، كابل قياسي
-00 = لا توجد موافقات من أي جهة (للأغراض العامة)
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 330103-00-03-50-02-00 (هذا النموذج) | مسبار M10×1 بقطر 8 مم، كابل بطول 5 أمتار، نظام ClickLoc، بدون موافقات | تركيب متري قياسي، للأغراض العامة |
| 330103-00-03-50-02-05 | نفس التكوين مع الموافقات الخاصة بالمناطق الخطرة | تركيبات ATEX/IECEx المنطقة 2 |
| 330103-00-05-50-02-00 | نفس المسبار مع طول العلبة 50 مم | متطلبات عمق تركيب أكبر |
| 330103-00-03-10-02-00 | نفس التكوين مع كابل بطول 1.0 متر | مسافات أقصر للكابلات، جهاز بروكسيميتور مثبت على الخزانة |
| 330101-00-20-10-02-00 | إصدار خيط إمبراطوري 3/8-24 UNF | التركيب الإمبراطوري القياسي |
| 330130-040-00-00 | كابل تمديد 3300 XL (4.0 متر) | تمديد المسبار إلى طول النظام 9 أمتار |
| 330180-50-00 | مستشعر 3300 XL Proximitor® (نظام 5 أمتار) | مطلوب مستشعر لنظام مسبار بطول 5 أمتار |
س1: ما هي الوظيفة الأساسية لـ 330103-00-03-50-02-00؟
هو مسبار تقارب يعمل بتقنية التيارات الدوامية، ويُستخدم لقياس اهتزازات الأعمدة، والموضع المحوري، وسرعة الدوران في الآلات الدوارة دون تلامس. يُخرج المسبار جهدًا يتناسب مع المسافة بين طرفه وسطح العمود الموصل، مما يُتيح مراقبة الحالة وحمايتها في الوقت الفعلي.
س2: ماذا تعني أجزاء رقم القطعة لهذا المسبار؟
330103 = مسبار 8 مم، خيط متري M10×1، غير مدرع
-00 = 0.0 مم طول غير ملولب (ملولب بالكامل)
-03 = 30 مم طول العلبة الإجمالي
-50 طول الكابل = 5.0 متر
-02 = موصل ClickLoc™ مصغر محوري، كابل قياسي
-00 = لا توجد موافقات من أي جهة (للأغراض العامة)
س3: ما هو مستشعر Proximitor المطلوب لهذا المسبار؟
يجب أن يساوي الطول الكهربائي الإجمالي للمسبار بالإضافة إلى كابل التمديد الطول المقنن لنظام Proximitor. بما أن هذا المسبار يحتوي على كابل بطول 5.0 متريجب عليك إقرانه بـ مستشعر التقارب 5.0 متر (مثال: 330180-50-00). قد تتسبب المكونات غير المتطابقة في أخطاء قياس بنسبة 20% أو أكثر.
س4: ما هي فجوة التركيب الموصى بها والجهد الكهربائي المقابل؟
الفجوة المثلى هي 1.27 مم (50 ميل)، مما ينتج عنه جهد خرج يبلغ تقريبًا -9.0 فولت تيار مستمر في جهاز Proximitor. يمتد نطاق التشغيل الخطي تقريبًا من -1 فولت تيار مستمر إلى -17 فولت تيار مستمر.
س5: هل يمكن استبدال هذا المسبار بمكونات 3300 XL الأخرى؟
نعم. جميع مكونات نظام 3300 XL 8 مم مصممة لـ قابلية التبادل الكاملةيمكن استخدام المجسات وكابلات التمديد ومستشعرات Proximitor معًا دون الحاجة إلى معايرة مسبقة، شريطة تطابق الأطوال الكهربائية الإجمالية. كما أنها متوافقة مع أنظمة السلسلة 3300 السابقة بقياس 5 مم و8 مم.
ال بنتلي، نيفادا 21000-16-10-00-120-03-02 هو مجموعة غلاف مسبار التقارب من سلسلة 21000، مصممة للتركيب الخارجي لـ مجسات تقارب 3300 XL مقاس 8 مم في الآلات الدوارة الحيوية،يتيح ذلك الوصول الآمن إلى المسبار الخارجي لضبط الفجوة أو استبدالها دون الحاجة إلى تفكيك الجهاز.
ال بنتلي، نيفادا 21000-28-05-00-085-03-02 هو مجموعة غلاف مسبار التقارب من سلسلة 21000، مصممة للتركيب الخارجي لـ مجسات تقارب 3300 XL 8 مم. يوفر هذا النظام الحماية الميكانيكية، ومحاذاة دقيقة للمسبار، وشهادة للمناطق الخطرة، مما يتيح الوصول الآمن للمسبار الخارجي لضبط الفجوة أو استبداله دون الحاجة إلى تفكيك الجهاز.
ال بنتلي، نيفادا 21000-16-10-00-120-03-02 هو مجموعة غلاف مسبار التقارب من سلسلة 21000، مصممة للتركيب الخارجي لمجسات التقارب 3300 XL 8 مم على الآلات الدوارة الحساسة يوفر الحماية الميكانيكية، ومحاذاة دقيقة للمسبار، وشهادة للمناطق الخطرة، مما يتيح الوصول الآمن للمسبار الخارجي لضبط الفجوة أو استبدالها دون تفكيك الجهاز.
ال بنتلي، نيفادا 330854-040-25-CN هو كابل تمديد مدرع بطول 4.0 متر من نظام محول التقارب 3300 XL 25 مم.ال نظام 25 مم يوفر أطول مدى خطي في عائلة 3300 XL (حتى 12.7 مم)، مما يجعلها مثالية للتطبيقات التي تتطلب قياس الحركات المحورية الكبيرة.
ال بنتلي، نيفادا 330930-060-01-05 هو كابل تمديد مدرع بطول 6.0 متر من نظام محول التقارب 3300 XL NSv. تم تصميمه خصيصاً لـ نظام 3300 NSv، والتي تستخدم طرف مسبار أضيق وتركيبًا جانبيًا للتركيبات ذات الخلوص القطري المحدود، مثل ضواغط الهواء الطاردة المركزية والمضخات الصغيرة.
ال بنتلي، نيفادا 330730-080-01-00 هو كابل تمديد مدرع بطول 8.0 متر من نظام محول التقارب 3300 XL 11 مم.يتميز هذا التكوين المحدد درع مرن من الفولاذ المقاوم للصدأ AISI 302 مع غلاف خارجي من مادة FEP للحماية الميكانيكية من السحق والتآكل ودخول السوائل في المناطق المعرضة بشدة.
ال بنتلي، نيفادا 330130-080-10-00 هو كابل تمديد مدرع بطول 8.0 متر من نظام محول التقارب 3300 XL 8 مم.وهو بمثابة حلقة الوصل الإشارية الحاسمة بين مسبار التقارب 3300 XL ومستشعر Proximitor® الخاص به، حيث ينقل إشارات التيار الدوامي عالية التردد لقياسات الاهتزاز وموضع الدفع وقياسات Keyphasor على الآلات الدوارة الحرجة.ال "-10" يتضمن خيار الكابل أيضًا تقنية FluidLoc™ لمنع تسرب الزيت على طول قلب الكابل في تطبيقات المحامل المضغوطة.
ال بنتلي، نيفادا 330130-080-00-00 هو كابل تمديد قياسي بطول 8.0 متر من نظام محول التقارب 3300 XL 8 مم.هذا التكوين المحدد هو كابل قياسي (غير مدرع) بدون واقي للموصل و بدون موافقات من الجهات المختصةمما يجعله مناسبًا للبيئات الصناعية ذات الأغراض العامة.
