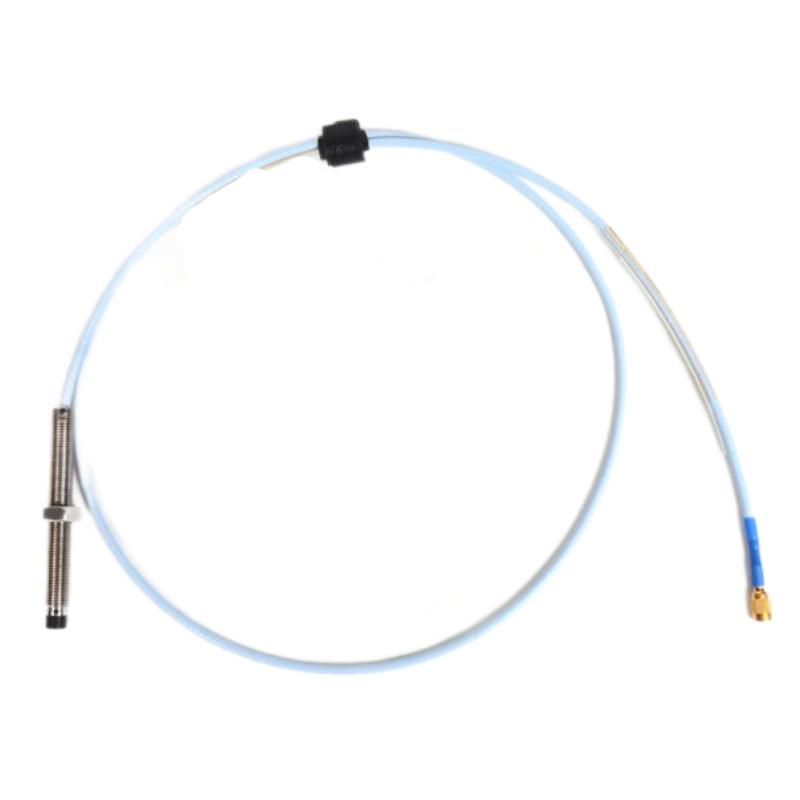

ال بنتلي، نيفادا 330101-30-60-90-02-00 هو مسبار تقارب 3300 XL 8 مم مع خيط UNF 3/8-24, طول غير ملولب 3.0 بوصة, طول العلبة الإجمالي 6.0 بوصةو كابل متكامل بطول 9.0 متر تم الانتهاء بـ موصل ClickLoc™ مصغر محوري . طول الكابل الممتد هذا يجعله مثالياً للتركيبات التي يتم فيها تركيب مستشعر Proximitor® على مسافة كبيرة من الآلة، كما هو الحال في مجموعات مولدات التوربينات الكبيرة أو خزائن المراقبة عن بعد.
رقم الصنف :
330101-30-60-90-02-0الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| نموذج | 330101-30-60-90-02-00 |
| عائلة المنتجات | نظام مسبار التقارب 3300 XL 8 مم |
| نوع المنتج | مسبار التقارب بالتيارات الدوامية (غير مدرع) |
| خيط علبة المسبار | 3/8-24 UNF-2A |
| الطول غير الملولب | 3.0 بوصة (76.2 ملم) |
| الطول الإجمالي للعلبة | 6.0 بوصة (152.4 ملم) |
| الطول الإجمالي للكابل | 9.0 أمتار (29.5 قدم) |
| نوع الموصل | كابل ClickLoc™ المحوري المصغر، كابل قياسي |
| موافقة الوكالة | غير مطلوب (للأغراض العامة) |
| مادة رأس المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة الغلاف | الفولاذ المقاوم للصدأ AISI 303/304 |
| عزل الكابلات | FEP (فلوروإيثيلين بروبيلين) |
| نطاق القياس الخطي | 2 مم (80 ميل)، من 0.25 مم إلى 2.3 مم |
| الفجوة الموصى بها | 1.27 مم (50 ميل) عند جهد -9 فولت تيار مستمر تقريبًا |
| عامل المقياس التزايدي | 7.87 فولت/مم (200 ملي فولت/ميل) ±6.5% لأنظمة 9 م |
| مقاومة الخرج | 50 أوم |
| سعة الكابل | 69.9 بيكوفاراد/متر (21.3 بيكوفاراد/قدم) نموذجي |
| درجة حرارة التشغيل | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| مانع تسرب الضغط | حلقة دائرية من الفيتون®، تصميم ضغط تفاضلي |
| قوة سحب الكابل | 330 نيوتن (75 رطل) عبر تصميم CableLoc |
| وزن | الوزن التقريبي: 0.15 كجم (المسبار) |
| بلد المنشأ | الولايات المتحدة الأمريكية |
تفاصيل رقم القطعة (330101-30-60-90-02-00):
330101 - القاعدة: مسبار 3300 XL بقطر 8 مم، خيط UNF 3/8-24، غير مدرع
-30 – الطول بدون خيوط: 3.0 بوصة
-60 – الطول الإجمالي للعلبة: 6.0 بوصة
-90 – الطول الإجمالي للكابل: 9.0 أمتار
-02 - الموصل: كابل محوري مصغر من نوع ClickLoc، كابل قياسي
-00 – موافقة الجهة: غير مطلوبة
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 330101-30-60-90-02-00 (هذا النموذج) | كابل بطول 9.0 متر، وقطر 3.0 بوصة بدون سن لولبي، وعلبة بطول 6.0 بوصة | مراقبة عن بعد بمدى 9 أمتار باستخدام جهاز Proximitor |
| 330101-30-60-50-02-00 | نفس التكوين مع كابل بطول 5.0 متر | تركيبات النظام القياسية بطول 5 أمتار |
| 330101-30-60-90-02-05 | نفس التكوين مع الموافقات الخاصة بالمناطق الخطرة | تركيبات ATEX/IECEx المنطقة 2 |
| 330101-00-20-10-02-00 | مسبار كابل قياسي بطول 1.0 متر | جهاز بروكسيميتور قصير المدى، مثبت على خزانة |
| 330130-080-00-00 | كابل تمديد بطول 8.0 متر | للأنظمة التي تتطلب مسبارًا + وصلة لمطابقة جهاز Proximitor بطول 9 أمتار |
| 330180-90-00 | مستشعر Proximitor® 3300 XL، طول النظام 9 أمتار | مطلوب مستشعر لإكمال نظام محول الطاقة بطول 9 أمتار |
س1: ما هي الوظيفة الأساسية لـ 330101-30-60-90-02-00؟
هو مسبار تقارب يعمل بتقنية التيارات الدوامية، ويُستخدم لقياس اهتزازات الأعمدة، والموضع المحوري، وسرعة الدوران في الآلات الدوارة الحساسة دون تلامس. يُخرج المسبار جهدًا يتناسب مع المسافة بين طرفه وسطح العمود، مما يُتيح مراقبة الحالة وحمايتها في الوقت الفعلي.
س2: ماذا تعني أجزاء رقم القطعة لهذا المسبار؟
330101 = مسبار 8 مم، خيط UNF 3/8-24، غير مدرع
-30 = 3.0 بوصة طول غير ملولب
-60 = 6.0 بوصة طول العلبة الإجمالي
-90 طول الكابل = 9.0 متر
-02 موصل ClickLoc مع كابل قياسي
-00 = لا يتطلب موافقة أي جهة (للأغراض العامة)
س3: ما هو مستشعر Proximitor المطلوب لهذا المسبار؟
يجب أن يساوي الطول الكهربائي الإجمالي للمسبار بالإضافة إلى كابل التمديد الطول المقنن لنظام Proximitor. بما أن هذا المسبار يحتوي على كابل بطول 9.0 متريجب عليك إقرانه بـ مستشعر التقارب 9.0 متر (مثال: 330180-90-00). قد تتسبب المكونات غير المتطابقة في أخطاء قياس بنسبة 20% أو أكثر.
س4: ما هي فجوة التركيب الموصى بها والجهد الكهربائي المقابل؟
الفجوة المثلى هي 1.27 مم (50 ميل)، مما ينتج عنه جهد خرج يبلغ تقريبًا -9.0 فولت تيار مستمر في جهاز Proximitor. يمتد نطاق التشغيل الخطي تقريبًا من -1 فولت تيار مستمر إلى -17 فولت تيار مستمر .
س5: هل هذا المسبار متوافق مع مكونات نظام 3300 XL الأخرى؟
نعم. جميع مكونات نظام 3300 XL 8 مم مصممة لـ قابلية التبادل الكاملةيمكن استخدام المجسات وكابلات التمديد ومستشعرات Proximitor معًا دون الحاجة إلى معايرة مسبقة، شريطة تطابق الأطوال الكهربائية الإجمالية. كما أنها متوافقة مع أنظمة السلسلة 3300 السابقة بقياس 5 مم و8 مم.
