مواصفات المنتج

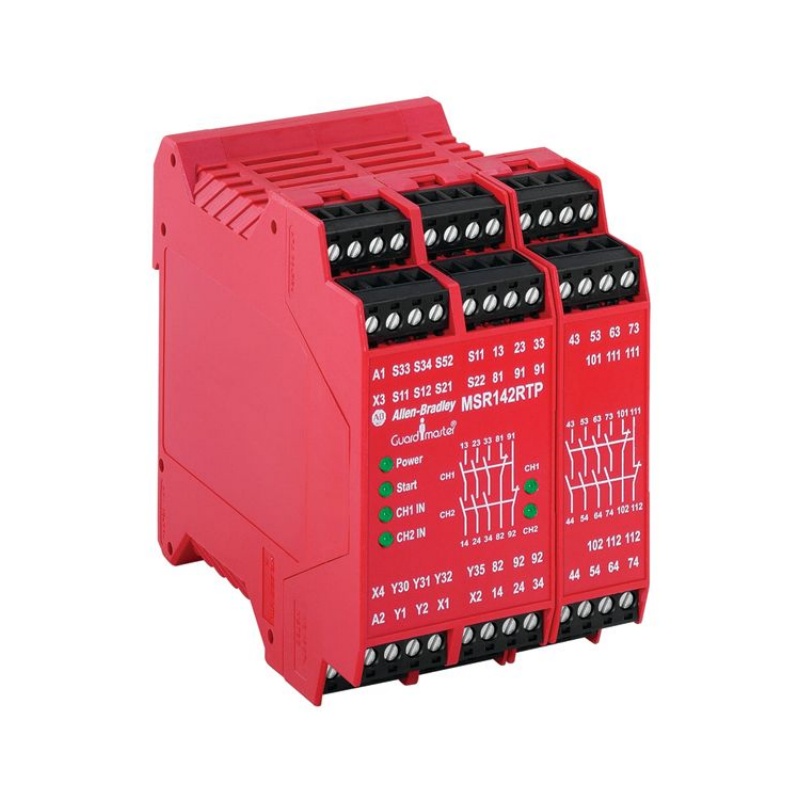

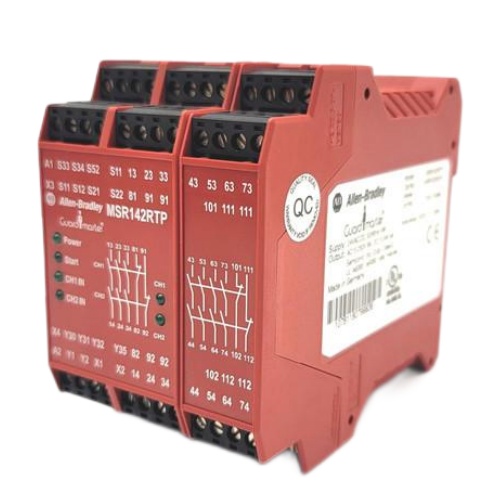

مرحل أمان ألين برادلي 440R-G23216
الميزات الرئيسية
المواصفات الفنية
بيانات السلامة الوظيفية
يوفر هذا المرحل أداءً رائداً في مجال السلامة :
التطبيقات
يُعدّ جهاز 440R-G23216 مناسبًا لمراقبة مجموعة متنوعة من أجهزة السلامة في التطبيقات الصناعية. :
أقفال الحماية: مراقبة نقاط التلامس المغلقة عادةً (NC) أو نقاط التلامس المغلقة عادةً (NC) على الحواجز المفصلية أو المنزلقة.
زر التوقف الطارئ (E-Stop)مراقبة أزرار إيقاف الطوارئ أحادية القناة أو ثنائية القناة.
الستائر الضوئية (OSSD): اتصال مباشر بمخرجين من نوع PNP OSSD من ستائر الضوء الآمنة.
حصائر الأمانمراقبة حصائر الأمان ذات الأربعة أسلاك .
آلات العملياتالتصنيع، ومناولة المواد، والتعبئة والتغليف، والروبوتات.
ملاحظات هامة
تثبيتيجب أن يتم التركيب بواسطة أفراد معتمدين ومدربين فقط تم تصميم الجهاز للتركيب على سكة DIN في خزانة التحكم.
تقييم المخاطرقبل التركيب، يجب إجراء تقييم للمخاطر المتعلقة بالآلة لتحديد ما إذا كانت مواصفات المرحل مناسبة .
صهر المخرجيلزم استخدام مصهر خارجي لتوصيلات خرج الأمان: 6. يوصى بنفخة بطيئة أو 10. يوصى بنفخة سريعة .
تقييمات جهات الاتصال: تم تصنيف نقاط التلامس الخاصة بالسلامة والمرحلات المساعدة لـ AC-15 (6 أمبير/250 فولت تيار متردد حثي) و DC-13 (3 أمبير/24 فولت تيار مستمر) تتمتع مخارج PNP المساعدة ذات الحالة الصلبة بحماية من قصر الدائرة. .
لا تقم بالإصلاحفي حال وجود أي عطل أو تلف، لا تحاول إصلاحه. يجب استبدال الوحدة. .
أطراف قابلة للإزالةيمكن إزالة أطراف التوصيل اللولبية لتبسيط عملية التوصيل والاستبدال. .
التعليمات
س1: ما هو استخدام 440R-G23216؟
A: هو مرحل أمان أحادي الوظيفة يُستخدم لمراقبة أجهزة السلامة (مثل مفاتيح الإيقاف الطارئ والستائر الضوئية) وفصل الطاقة عن الآلة بأمان عند حدوث عطل. .
س2: ما هو تصنيف السلامة الذي يتمتع به المنتج 440R-G23216؟
A: تم تصنيفه حتى PLe، الفئة 4 (وفقًا للمعيار ISO 13849-1) و SIL CL3 (وفقًا للمعيار IEC 62061/61508) .
س3: ما أنواع المدخلات التي يقبلها المرحل؟
A: يقبل 1 NC, 2 NC، و 2 PNP OSSD إشارات من أجهزة مثل الستائر الضوئية أو حصائر الأمان .
س4: كم عدد المخارج التي يمتلكها المرحل؟
A: لديها 7 منافذ أمان، و 4 NC زائد 2 PNP الحالة الصلبة المخارج المساعدة .
س5: ما هي أوضاع إعادة الضبط المتاحة؟
A: يمكن تهيئة المرحل لأي من إعادة ضبط تلقائية/يدوية أو إعادة ضبط يدوية مراقبة .
س6: ما الفرق بين 440R-G23216 و 440R-G23214؟
A: جميع أرقام الكتالوج الثلاثة (440R-G23214، -G23215، -G23216) تنتمي إلى سلسلة MSR142RTP. يختلف التكوين المحدد؛ فالطراز -G23216 يحتوي على مزود طاقة تيار متردد/مستمر 24 فولت، و7 مخارج أمان مفتوحة عادةً، و4 مخارج مساعدة مغلقة عادةً + 2 مخارج مساعدة من نوع PNP، مع أطراف توصيل لولبية قابلة للإزالة
ميزة
أداء عالي: تم تصميم وحدات Allen Bradley بتقنية وتصميم متقدمين لضمان الأداء العالي والاستقرار.
الموثوقية: تخضع وحدات Allen Bradley لاختبارات صارمة ويتم اعتمادها لضمان موثوقية ومتانة فائقة.
المرونة: تتوفر مجموعة متنوعة من أنواع ومواصفات الوحدات، والتي يمكن اختيارها وتكوينها وفقًا للاحتياجات الفعلية.
سهولة الصيانة: تم توفير وظيفة التوصيل بالطاقة (RIUP) لتسهيل صيانة واستبدال الوحدات.
الأمان: يتم دعم وظائف الربط والتوجيه الآمنة CIP، مما يوفر حلولاً ذات سلامة وظيفية تصل إلى SIL 3.
