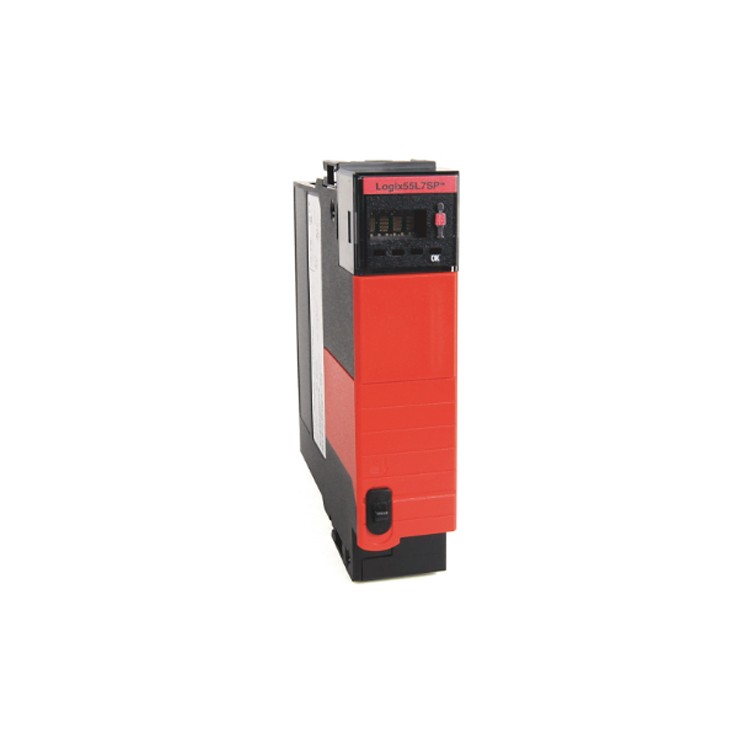

Allen-Bradley 1756-L61S GuardLogix 5560 Safety Controller (2MB Standard Memory, 1MB Safety Memory, SIL3, Spare Part)

1756-L61S Safety Controller: Status Indicators and RS-232 Serial Port; Conformal Coating; Safety State Display

وحدة التحكم في السلامة Allen-Bradley 1756-L61S GuardLogix® 5560

ال ألين برادلي 1756-L61S وحدة التحكم بالسلامة GuardLogix® 5560 هي وحدة تحكم تجمع بين التحكم الآلي القابل للبرمجة القياسي ووظائف السلامة المصنفة SIL 3 في منصة واحدة. تُعد هذه الوحدة جزءًا من عائلة Rockwell Automation ControlLogix®، وهي مصممة للتطبيقات التي تتطلب تحكمًا عالي الأداء في الآلات والتزامًا صارمًا بمعايير السلامة. .

يعتمد جهاز 1756-L61S على محرك التحكم Logix، ويستخدم نفس بيئة البرمجة والشبكات ووحدات الإدخال/الإخراج المستخدمة في أنظمة ControlLogix القياسية. يُسهّل هذا التصميم الموحد عملية دمج النظام، ويقلل وقت التشغيل، ويتيح قراءة بيانات السلامة بواسطة المنطق القياسي وواجهات المستخدم الرسومية دون الحاجة إلى تهيئة معقدة.

رقم الصنف :
1756-L61S
الطلب (الحد الأدنى للكمية) :
1
قسط :
EXW
منشأ المنتج :
USA
ميناء الشحن :
Wuhan, Hubei, China
مهلة :
3-5 days
وزن :
0.5kg

وصف المنتج

معالج Allen Bradley 1756-L61S GuardLogix متوفر في المخزون

رقم الموديل	1756-L61S
مكان المنشأ	الولايات المتحدة الأمريكية
الأبعاد/وزن	0.5 كجم
حالة	جديد وأصلي
ضمان	سنة واحدة
شروط الشحن	دي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس
قسط	تي تي / ويسترن يونيون
موعد التسليم	3-5 أيام
خدمة	خدمة متاحة على مدار 24 ساعة

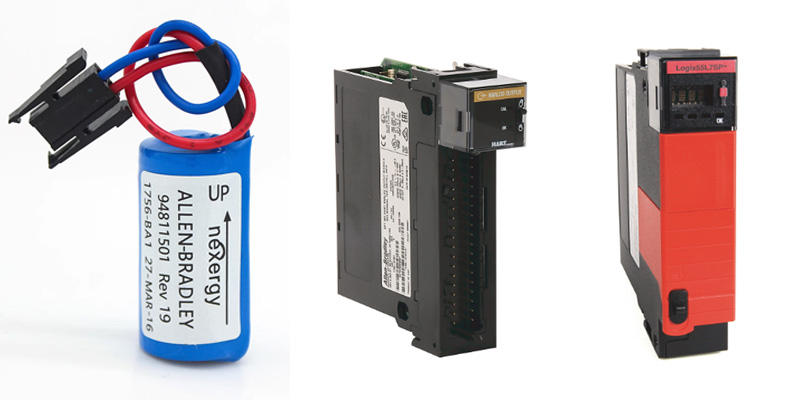

1756-TBS6H

الميزات الرئيسية

بنية أمان ثنائية المعالج – مصنف حتى SIL 3 (IEC 61508 / EN 62061) و الفئة 4 / PL e (EN ISO 13849-1)
ذاكرة المستخدم القياسية 2 ميجابايت – لمنطق التحكم العام ورمز التطبيق
ذاكرة أمان مخصصة بسعة 1 ميجابايت – معزولة لتنفيذ مهام السلامة
ذاكرة إدخال/إخراج 478 كيلوبايت – يدعم ما يصل إلى 128000 مدخل/مخرج رقمي و4000 مدخل/مخرج تناظري
منفذ تسلسلي RS-232 - البرمجة والاتصال عبر كابلات 1756-CP3 أو 1747-CP3
طلاء متطابق - يحمي من الرطوبة والملوثات والبيئات المسببة للتآكل لإطالة عمر المنتج
عرض فتحتين – يُركّب في أي فتحة من هيكل ControlLogix 1756؛ ويتطلب وجود وحدة أمان 1756-LSP في الفتحة المجاورة مباشرةً إلى اليمين.
هيكل متوافق - 1756-A4، -A7، -A10، -A13، -A17
برامج البرمجة – RSLogix 5000 (الإصدار 18 أو أحدث) / Studio 5000 Logix Designer®

المواصفات الفنية

مواصفة	تفاصيل
رقم الكتالوج	1756-L61S
مسلسل	ControlLogix GuardLogix 5560
ذاكرة المستخدم	2 ميجابايت
ذاكرة الأمان	1 ميجابايت
ذاكرة الإدخال/الإخراج	478 كيلوبايت
أقصى مدخلات/مخرجات رقمية	128,000
أقصى مدخلات/مخرجات تناظرية	4000
الحد الأقصى لإجمالي عمليات الإدخال/الإخراج	128,000
سحب التيار عند 5.1 فولت تيار مستمر	1200 مللي أمبير
سحب التيار عند 24 فولت تيار مستمر	14 مللي أمبير
تبديد الطاقة	3.5 واط
تبديد الحرارة	11.9 وحدة حرارية بريطانية/ساعة
جهد العزل	30 فولت مستمر (RS-232 إلى النظام)، تم اختبار النوع عند 720 فولت تيار مستمر لمدة 60 ثانية
درجة حرارة التشغيل	من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت)
درجة حرارة التخزين	من -40 إلى 85 درجة مئوية (من -40 إلى 185 درجة فهرنهايت)
الرطوبة النسبية	5-95% (غير مكثف)
الاهتزاز (أثناء التشغيل)	2G @ 10–500 هرتز
صدمة (أثناء التشغيل)	30 غرام
عرض الفتحة	2
وزن	حوالي 0.32 كجم (0.70 رطل)
رمز درجة الحرارة في أمريكا الشمالية	T4A
نوع الغلاف	مفتوح (بدون غطاء)
بطارية بديلة	1756-BA2
ذاكرة غير متطايرة اختيارية	128 ميجابايت (1784-CF128)، 1 جيجابايت (1784-SD1)، 2 جيجابايت (1784-SD2)

شهادات السلامة

تم اعتماد وحدة التحكم GuardLogix 1756-L61S من حيث النوع والشهادة للاستخدام في تطبيقات السلامة حتى:

SIL 3 وفقًا للمعيار IEC 61508 / EN 62061
الفئة 4 / PL e وفقًا للمعيار EN ISO 13849-1
يستوفي متطلبات توجيه الاتحاد الأوروبي بشأن الآلات 2006/42/EC

ملاحظات حول تكامل الأنظمة

مطلوب شريك سلامةيجب استخدام 1756-L61S مع 1756-LSP وحدة شريك الأمان. يجب تثبيت وحدة التحكم الرئيسية ووحدة شريك الأمان في فتحات متجاورة (الرئيسية على اليسار، والشريكة على اليمين) بنفس إصدارات البرامج الثابتة. .
لا يوجد منفذ إيثرنت مدمجلا يحتوي هذا المعالج على منفذ إيثرنت مدمج. استخدم 1756-ENBT أو 1756-EN2T وحدات اتصال لتوصيل EtherNet/IP .
دعم الشبكةيدعم DeviceNet و ControlNet و EtherNet/IP عبر وحدات الاتصال المناسبة. .
تحديثات البرامج الثابتةاستخدم برنامج ControlFLASH (الإصدار 8 أو أحدث) لتحديث البرامج الثابتة .

التطبيقات

يُعدّ جهاز 1756-L61S مثاليًا لتطبيقات السلامة المعقدة التي تتطلب كلاً من التحكم القياسي والتحكم في السلامة، بما في ذلك:

أنظمة السلامة للآلات (المكابس، والناقلات، والروبوتات)
أجهزة التعشيق الآمنة للعمليات
التحكم في منطقة الأمان مع إيقاف تشغيل خاص بكل منطقة
نظام تحكم متكامل في الحركة مع مراقبة السلامة
الأنظمة التي تتطلب مستويات أداء SIL 2 أو SIL 3 أو PL e / الفئة 4

فائدة واقعيةفي تطبيقات تصميم هياكل السيارات، ساعد التحول إلى نظام التحكم في السلامة القائم على GuardLogix في تحقيق انخفاض بنسبة 70% في وقت التوقف المرتبط بالسلامة من خلال تمكين إيقاف التشغيل الخاص بكل منطقة وتبسيط عملية استكشاف الأخطاء وإصلاحها .
