لوحة التحكم ABB SDCS-CON-F01 3ADT316500R1501

تُعدّ لوحة التحكم ABB SDCS-CON-F01 (3ADT316500R1501) اللوحة الرئيسية التي تُشكّل محور البنية الحاسوبية لأنظمة محركات التيار المستمر من سلسلتي ABB DCS550 وDCS600. تعمل هذه البطاقة المتطورة، القائمة على معالج دقيق، بمثابة "عقل" المحرك، حيث تتولى إدارة حلقات التنظيم الحرجة في الوقت الفعلي للسرعة وعزم الدوران والتيار.



تم تصميم الإصدار "-F01" ليحل محل أو يعمل كنسخة احتياطية من SDCS-CON-F الأصلي، ويوفر موثوقية محسنة، واستجابة أسرع للأعطال، وتوافقًا محسنًا مع البرامج الثابتة للنظام الحديث.

  • رقم الصنف :

    SDCS-CON-F01

  • الطلب (الحد الأدنى للكمية) :

    1

  • قسط :

    EXW

  • منشأ المنتج :

    Sweden

  • ميناء الشحن :

    Wuhan, Hubei, China

  • مهلة :

    3-5 days

  • وزن :

    0.5kg

  • وصف المنتج

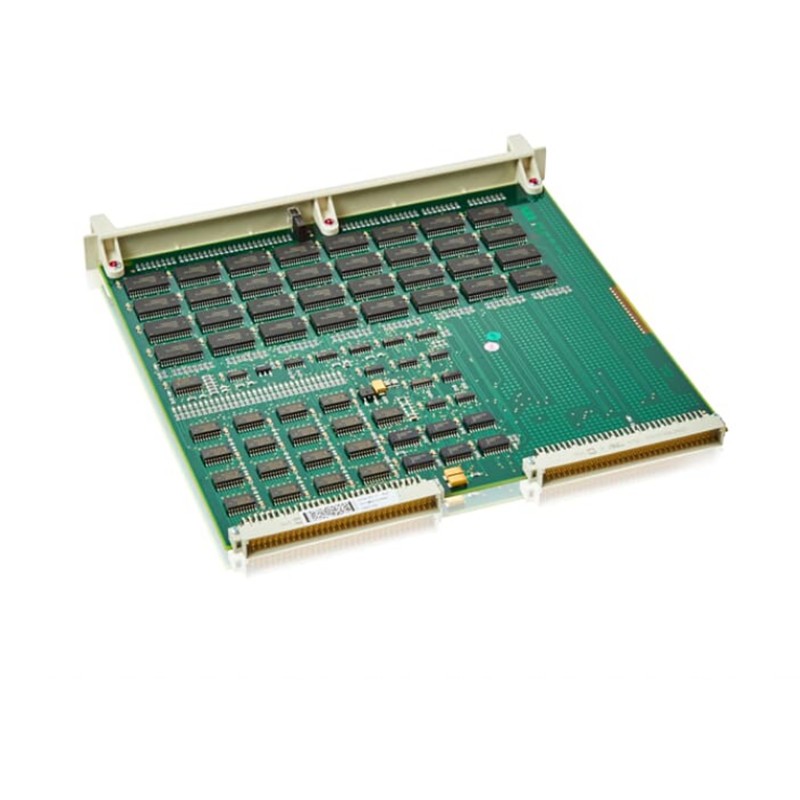

    لوحة التحكم ABB SDCS-CON-F01 3ADT316500R1501



    لوحة التحكم الرئيسية لأنظمة القيادة DCS550 و DCS600

    رقم الموديلSDCS-CON-F01 3ADT316500R1501
    مكان المنشأالسويد
    الأبعاد/الوزن9.6 × 11.9 × 5.4 سم / 0.5 كجم
    حالةجديد وأصلي
    ضمانسنة واحدة
    شروط الشحندي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس
    قسطتي تي / ويسترن يونيون
    موعد التسليم3-5 أيام
    خدمةخدمة متاحة على مدار 24 ساعة

    TB840A 3BSE037760R1

    الميزات والفوائد الرئيسية

    • نواة المعالج المركزي: يدير حلقات تنظيم الوقت الفعلي للسرعة وعزم الدوران والتيار داخل نظام القيادة، وينفذ عمليات حسابية عالية السرعة وتكوينات متجهات البوابات.

    • ذاكرة فلاش PROM: يخزن البرنامج الثابت ومعلمات التكوين؛ ويتم حفظ تغييرات المعلمات فورًا في ذاكرة الفلاش للاحتفاظ بها بشكل دائم.

    • شاشة التشخيص المتكاملة: يتميز بـ شاشة عرض سباعية الأجزاء يعرض ذلك حالة المحول، بما في ذلك رموز الخطأ والإنذار لتسهيل عملية استكشاف الأخطاء وإصلاحها بسرعة.

    • وظيفة مراقبة محسّنة: يراقب كلاً من اللوحة وبرنامجها الثابت؛ وعند اكتشاف عطل، يقوم بتعطيل إطلاق الثايرستور بأمان، ويجبر المدخلات الرقمية على أن تكون منخفضة، ويعيد ضبط المخرجات التناظرية.

    • توصيل الكابلات المسطحة: يتصل بلوحة واجهة الطاقة SDCS-PIN-F عبر X12 وX13 لقياس الجهد والتيار ودرجة الحرارة، وعبر X37 لتزويد الطاقة

    • تحديث البرامج الثابتة القابلة للتحديث السريع: تتلقى اللوحة تحديثات البرامج الثابتة عبر برنامج التشغيل؛ وتُظهر مؤشرات الحالة أثناء التحميل التقدم المُحرز.

    • نطاق واسع لدرجة حرارة التشغيل: مصنفة من 0 درجة مئوية إلى +60 درجة مئوية، مناسبة للبيئات الصناعية الصعبة

    • الحماية من التفريغ الكهروستاتيكي: يجب مراعاة احتياطات التفريغ الكهروستاتيكي (ESD) أثناء التركيب والتعامل

    المواصفات الفنية



    فئةمواصفة
    الشركة المصنعةشركة ABB
    رقم الموديلSDCS-CON-F01
    رقم الطلب3ADT316500R1501
    نوع المنتجلوحة التحكم في القيادة
    الأنظمة المتوافقةمحركات التيار المستمر من سلسلة DCS550، نظام DCS600
    عرضشاشة عرض الحالة ذات 7 أجزاء (H2500)
    واجهاتX12، X13 (إلى SDCS-PIN-F)، X37 (مصدر الطاقة)
    ذاكرةذاكرة فلاش قابلة للبرمجة (تخزن البرامج الثابتة والإعدادات)
    كلب الحراسةوظيفة مراقبة داخلية مدمجة
    وزنحوالي 0.399 كجم
    أبعاد260 × 180 × 45 مم
    درجة حرارة التشغيلمن 0 درجة مئوية إلى +60 درجة مئوية
    درجة حرارة التخزينمن -40 درجة مئوية إلى +85 درجة مئوية
    تصنيف الحمايةIP20
    بلد المنشأالسويد / فنلندا
    رمز التعريفة الجمركية85371098

    عرض الحالة ورمز الخطأ

    اللوحة مزودة بـ شاشة عرض سباعية الأجزاء الذي ينقل حالة التشغيل والأعطال:



    عرضمعنى
    نقاط متناوبة 0.7 ثانيةالبرنامج الثابت يعمل؛ لا توجد أخطاء أو تنبيهات
    E01 - E06أخطاء بدء التشغيل (مثل خطأ في مجموع التحقق من الذاكرة الفلاشية، وفشل اختبارات ذاكرة القراءة فقط/ذاكرة الوصول العشوائي، وعدم توافق الأجهزة، وانتهاء مهلة مؤقت المراقبة). تمنع هذه الأخطاء بدء تشغيل محرك الأقراص.
    Fxxxرموز الأعطال أثناء التشغيل (مثل F514 "الشبكة غير متزامنة"). راجع دليل محرك الأقراص للاطلاع على قائمة الأعطال الكاملة.

    بنية النظام وتكوينه

    تكامل الأجهزة

    يتم تثبيت وحدة SDCS-CON-F01 على الدرج الإلكتروني لمحرك الأقراص، والذي يتم تثبيته بمفصلة في الهيكل لسهولة الوصول إليه.يتفاعل مع SDCS-PIN-F لوحة توصيل الطاقة عبر كابلات مسطحة:

    • X12 و X13: توصيلات قياس الجهد والتيار ودرجة الحرارة

    • X37: توصيل مصدر الطاقة بـ SDCS-PIN-F

    التكوين والتشغيل

    • تتم إدارة المعلمات باستخدام نافذة القيادة (DWL) أو واجهة التحكم المتجاوزة

    • المعلمات في المجموعات 90-92 هي معلمات اتصال دورية؛ يتم تخزين التغييرات في ذاكرة الفلاش باستثناء المؤشرات في المجموعة 51

    • يتم تخزين إدخالات مسجل الأعطال بشكل آمن في ذاكرة الفلاش عند فصل الطاقة المساعدة.

    فحوصات ما قبل التشغيل

    • التأريض: يجب أن تحافظ ألسنة التأريض الخاصة بلوحة التحكم على اتصال معدني مباشر مع الهيكل لإنشاء مستوى مرجعي ذي جهد صفري مطلق

    • التوصيلات الكهربائية: يجب فصل جميع أسلاك الإشارة ذات الجهد المنخفض فعليًا عن كابلات الطاقة العالية لمنع التداخل الكهرومغناطيسي

    • تبريد: تأكد من تهوية الحاوية بشكل صحيح لمنع المشاكل الحرارية

    التطبيقات

    يتم استخدام جهاز SDCS-CON-F01 في قطاعات صناعية تتطلب تحكمًا دقيقًا في محركات التيار المستمر:



    صناعةطلب
    المعادن والتعدينالمحركات الرئيسية لمطاحن الدرفلة، وآلات سحب الأسلاك، ورافعات المناجم، والناقلات
    لب الورق والورقمحركات الأقسام والتحكم في الشد في آلات الورق
    البلاستيك والمطاطالتحكم في جهاز البثق والخلاط الداخلي
    الأتمتة العامةالتحكم في محركات التيار المستمر ذات السرعة المتغيرة في السيور الناقلة ومعدات المعالجة

    معلومات الطلب والشحن



    التفاصيلمعلومة
    حالةجديد وأصلي
    حالة المخزونفي الأوراق المالية
    ضمان12 شهرًا
    شحنشحن سريع فور تأكيد الطلب
