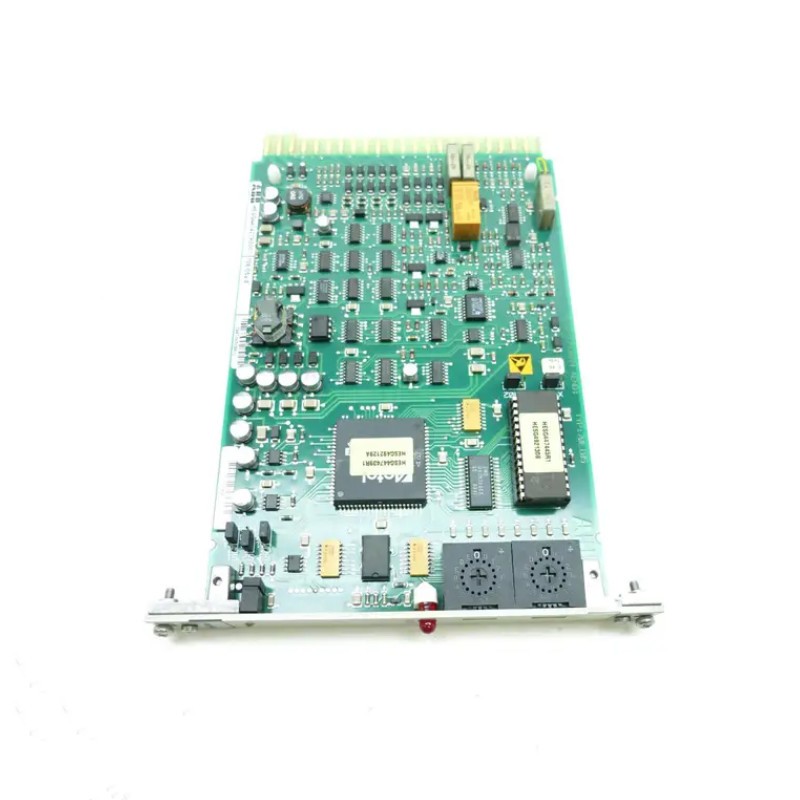

ABB SDCS-CON-4 Control Board 3ADT313900R1501 DCS800
ABB SDCS-CON-4 DC speed control for rolling mills and coilers.

لوحة التحكم ABB SDCS-CON-4 3ADT313900R1501

ال ABB SDCS-CON-4 (3ADT313900R1501) هي لوحة التحكم الرئيسية و"العقل الرقمي" لـ محركات التيار المستمر من سلسلة ABB DCS800 وهي مسؤولة عن تنفيذ خوارزميات التحكم، وإدارة الاتصالات، وتوليد نبضات PWM لجسر الثايرستور، وتوفير حماية شاملة للمحرك.باعتبارها منصة تحكم من الجيل الرابع، فإنها توفر تحكمًا دقيقًا في المحركات واستجابة ديناميكية للتطبيقات التي تتراوح من 10 كيلوواط إلى منشآت متعددة الميغاواط.

  • رقم الصنف :

    SDCS-CON-4

  • الطلب (الحد الأدنى للكمية) :

    1

  • قسط :

    EXW

  • منشأ المنتج :

    Sweden

  • ميناء الشحن :

    Wuhan, Hubei, China

  • مهلة :

    3-5 days

  • وزن :

    0.5kg

  • وصف المنتج

    لوحة التحكم ABB SDCS-CON-4 3ADT313900R1501



    لوحة التحكم الرئيسية لمحركات التيار المستمر DCS800

    رقم الموديلSDCS-CON-4 3ADT313900R1501
    مكان المنشأالسويد
    الأبعاد/الوزن9.6 × 11.9 × 5.4 سم / 0.2 كجم
    حالةجديد وأصلي
    ضمانسنة واحدة
    شروط الشحندي إتش إل، فيديكس، تي إن تي، إي إم إس، يو بي إس
    قسطتي تي / ويسترن يونيون
    موعد التسليم3-5 أيام
    خدمةخدمة متاحة على مدار 24 ساعة

    TB840A 3BSE037760R1

    الميزات والفوائد الرئيسية

    • وحدة التحكم الأساسية لمحركات DCS800: تُعدّ هذه الوحدة بمثابة وحدة المعالجة المركزية لسلسلة DCS800، حيث تتولى إدارة السرعة وعزم الدوران والجهد الكهربائي وتنظيم التيار.

    • معالج عالي الأداء 32 بت: مزود بمعالج دقيق صناعي من نوع ARM9 أو 32 بت للتحكم السريع والدقيق بدورة تحكم ≤ 50 ميكروثانية

    • منافذ إدخال/إخراج مدمجة واسعة النطاق: يحتوي على 8 مداخل رقمية، و8 مخارج رقمية، و4 مداخل تناظرية، و4 مخارج تناظرية، مما يقلل الحاجة إلى وحدات إدخال/إخراج إضافية.

    • بروتوكولات اتصال متعددة: يدعم بروتوكولات Profibus DP و Modbus RTU (RS-232/RS-485) و Ethernet، بالإضافة إلى بروتوكول Ethernet/IP الاختياري عبر وحدات التوسعة، وذلك للتكامل السلس مع أنظمة PLC و DCS و SCADA.

    • التحكم عالي الدقة: يوفر تنظيمًا للسرعة بنسبة ±0.01% و <زمن استجابة عزم الدوران 10 مللي ثانية، مثالي للتطبيقات عالية الأداء مثل مصانع درفلة الصلب وآلات الورق

    • بطاقة ذاكرة قابلة للإزالة: يحتفظ بالبرامج الثابتة، ووحدات الماكرو الخاصة بالتطبيقات، ومعلمات المحرك؛ ما عليك سوى نقل بطاقة الذاكرة إلى لوحة بديلة لتجنب إعادة التشغيل أثناء الصيانة

    • حماية شاملة: حماية مدمجة ضد التيار الزائد، والجهد الزائد، والجهد المنخفض، وارتفاع درجة الحرارة، والتوقف، وفقدان الطور، والحمل الزائد، وفقدان الاتصال

    • حظر التبديل السريع: يجب تركيبه وإزالته فقط بعد فصل التيار الكهربائي تمامًا لمنع التلف؛ يلزم اتخاذ احتياطات مضادة للكهرباء الساكنة

    المواصفات الفنية



    فئةمواصفة
    الشركة المصنعةشركة ABB
    رقم الموديلSDCS-CON-4
    رقم القطعة3ADT313900R1501
    نوع المنتجلوحة التحكم الرئيسية
    الأنظمة المتوافقةمحركات التيار المستمر من سلسلة ABB DCS800
    المعالجمعالج ARM9 ذو 32 بت أو معالج دقيق ذو 32 بت بنظام الفاصلة العائمة
    ذاكرةذاكرة SDRAM سعة 128 ميجابايت، تخزين برنامج غير متطاير
    مزود الطاقة24 فولت تيار مستمر ±20% (يتم توفيره بواسطة SDCS-POW-4)
    استهلاك الطاقةحوالي 10-15 واط نموذجي
    المدخلات الرقمية8 قنوات، معزولة جلفانياً عبر موصلات ضوئية، 24-48 فولت تيار مستمر
    المخرجات الرقمية8 قنوات إخراج ترانزستور
    المدخلات التناظرية4 مداخل تفاضلية (±10 فولت، 0-20 مللي أمبير، 4-20 مللي أمبير قابلة للتكوين)
    المخارج التناظرية4 مخارج
    واجهات الاتصالبروفيبوس دي بي، مودبوس آر تي يو (آر إس-232/آر إس-485)، إيثرنت
    أوضاع التحكمتنظيم السرعة، وعزم الدوران، والجهد، والتيار؛ PID، حلقة مغلقة مزدوجة (التيار/السرعة)
    دورة التحكم≤50 ميكروثانية
    تردد أخذ العيناتالتيار/الجهد ≥20 كيلو هرتز
    واجهة المُشفِّرمدخلات المشفر التزايدي (A/B/Z) أو المحلل أو مقياس سرعة الدوران
    درجة حرارة التشغيلمن 0 درجة مئوية إلى +55 درجة مئوية
    درجة حرارة التخزينمن -40 درجة مئوية إلى +85 درجة مئوية
    تصنيف الحمايةIP20
    وزنالوزن التقريبي: 0.38-1.0 كجم حسب التكوين
    الشهاداتCE، UL، طريق مسدود، يلبي IEC 61800-3
    بلد المنشأفنلندا / السويد

    التطبيقات الصناعية

    تتفوق لوحة SDCS-CON-4 في التطبيقات الصعبة التي تتطلب تحكمًا دقيقًا في محركات التيار المستمر مع موثوقية عالية :



    صناعةطلب
    صناعة الصلب والمعادننظام التحكم الرئيسي في محركات الدوران العكسي لمطاحن الدرفلة على البارد (تنظيم السرعة بنسبة ±0.1%)، وآلات اللف، وآلات فك اللف، ومحركات الدرفلة.
    الورق واللبتنسيق محركات الأقسام في آلات الورق متعددة الأقسام، والحفاظ على التحكم في الشد عبر البكرات وأقسام الضغط وأقسام التجفيف
    المطاط والبلاستيكالتحكم في الخلاطات الداخلية الكبيرة (خلاطات بانبري) وأجهزة البثق عالية الإنتاجية أثناء عملية خلط المواد الخام الأولية
    التعديننظام تحكم أسطوانة الرفع لأعمدة المناجم مع تشغيل رباعي الأرباع وكبح متجدد
    النفط والغازأجهزة السحب، ومضخة الطين، والتحكم في الطاولة الدوارة على منصات الحفر
    البحريةالتحكم في الدوافع والرافعات على السفن البحرية
    أسمنتالتحكم في محرك التيار المستمر الرئيسي للفرن الدوار في ظل ظروف السرعة المنخفضة المستمرة والاحتكاك العالي

    بنية النظام وتكوينه

    اندماج

    يتم تثبيت لوحة SDCS-CON-4 في فتحة مخصصة داخل غلاف محرك DCS800، وترتبط بلوحة واجهة الطاقة (SDCS-PIN-4) ومحولات ناقل المجال من خلال لوحة خلفية عالية السرعة يتواصل مع دوائر تشغيل البوابة، ومستشعرات التيار، ومصادر الطاقة المساعدة لتنسيق إثارة المجال والتحكم في المحرك. .

    إعدادات

    يتم ضبط المعلمات من خلال ABB نافذة القيادة 2 برنامج يوفر معالجات إرشادية لتحديد المحركات، وضبط PID، ورسم خرائط الإدخال/الإخراج تدعم اللوحة إجراءات الضبط التلقائي التي تقيس محاثة المحرك ومقاومته وقصوره الذاتي لتحسين مكاسب حلقة التحكم تلقائيًا. .

    تنسيق المحركات المتعددة

    بالنسبة للتركيبات الشبكية، تدعم اللوحة تنسيق محركات متعددة عبر PROFIBUS DP V1، مما يتيح تكوينات رئيسية-تابعة لمحركات الأقسام المتزامنة أو أعمدة النقل الإلكترونية .

    هام: التوافق مع DCS500/DCS600

    يرجى التحقق من التوافق قبل الطلب. تشير بعض المصادر إلى أن هذه اللوحة تُستخدم أيضًا في محركات سلسلة DCS500 وDCS600، بينما تحدد مصادر أخرى DCS800 فقط. يرجى التأكد من طراز محرك الأقراص ومتطلبات البرامج الثابتة قبل الشراء. .

    معلومات الطلب والشحن



    التفاصيلمعلومة
    حالةجديد وأصلي
    حالة المخزونفي الأوراق المالية
    ضمان12 شهرًا
    شحنشحن سريع فور تأكيد الطلب
