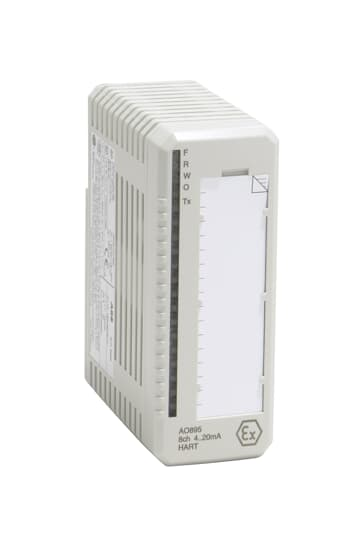

ال ABB AO895 (3BSC690087R1) وحدة إخراج تناظرية ذات 8 قنوات من نظام الإدخال/الإخراج S800، مصممة لـ نظام التحكم DCS 800xA ومنصة التحكم AC 800Mتوفر كل قناة خرجًا يتراوح بين 4 و20 مللي أمبير. مكونات الحماية المتكاملة للسلامة الجوهرية (IS) و أ واجهة HARTمما يسمح بالاتصال المباشر بالأجهزة الميدانية في المناطق الخطرة دون الحاجة إلى عوازل خارجية أو حواجز أمان.
رقم الصنف :
AO895 3BSC690087R1الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | AO895 |
| رقم المادة | 3BSC690087R1 |
| عائلة المنتجات | نظام الإدخال/الإخراج S800 |
| توافق النظام الأساسي | نظام التحكم الموزع 800xA، ووحدات التحكم AC 800M، ووحدات التحكم التابعة لجهات خارجية عبر ناقل البيانات الميداني |
| نوع المنتج | وحدة إخراج تناظرية آمنة جوهريًا |
| القنوات | 8 × 4...20 مللي أمبير (أحادي القطب أحادي الطرف) |
| دعم هارت | نعم (اتصال مباشر على كل قناة) |
| السلامة الذاتية | نعم - حواجز متكاملة للحد من الطاقة للربط بالمناطق الخطرة من الفئة 0/1/2 |
| دقة | 12 بت |
| نطاق أقل/أعلى | 2.5 / 22.4 مللي أمبير |
| حمل الإخراج | <725 أوم عند 20 مللي أمبير (بدون تجاوز النطاق)؛ <625 أوم عند تيار يصل إلى 22 مللي أمبير |
| الخطأ (الدقة) | اكتب. 0.05%، ماكس. 0.1% عند 650 أوم |
| انحراف درجة الحرارة | معدل نموذجي 50 جزءًا في المليون/درجة مئوية، معدل أقصى 100 جزء في المليون/درجة مئوية |
| وقت الاستيقاظ | 30 مللي ثانية (من 10% إلى 90%) |
| حماية المخرجات | مقاومة للدارة القصيرة، خرج محدود التيار |
| عزل | معزولة جماعياً (8 قنوات معاً) عن ناقل الوحدة والأرضي |
| جهد العزل المقنن | 50 فولت |
| جهد اختبار العزل الكهربائي | 500 فولت تيار متردد |
| تبديد الطاقة | 4.25 واط |
| استهلاك التيار (+5 فولت ModuleBus) | نموذجي 130 مللي أمبير |
| استهلاك التيار (+24 فولت خارجي) | التيار النموذجي 250 مللي أمبير، الحد الأقصى <330 مللي أمبير |
| مصابيح LED التشخيصية | F (عطل)، R (تشغيل)، W (تحذير)، O (SP)، Tx (اتصال HART) |
| الإشراف | مراقبة إمداد الطاقة للعملية الداخلية؛ اكتشاف انقطاع السلك إذا تم ضبط التيار على قيمة أكبر من 1 مللي أمبير. |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +55 درجة مئوية (تركيب رأسي في وحدة MTU المدمجة: 40 درجة مئوية) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +70 درجة مئوية |
| فئة الحماية | IP20 (IEC 60529) |
| الحماية من التآكل | ISA-S71.04: G3 |
| وحدات نقل الحركة المتوافقة | TU890، TU891، TU891Z |
| رمز الإدخال | AF |
| الأبعاد (العرض × الارتفاع × العمق) | 45 مم × 119 مم × 102 مم |
| وزن | حوالي 0.2 كجم |
| التكرار | غير مدعوم (غير زائد عن الحاجة) |
| مستوى عالٍ من النزاهة (SIL) | لا (وحدة نمطية قياسية) |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| AO810V2 | مخرج تناظري ثماني القنوات، 0/4...20 مللي أمبير (غير متوافق مع IS، غير متوافق مع HART)، إصدار محدّث | تطبيقات الإخراج التناظري القياسية غير الخطرة |
| AO815 | مخرج تناظري ذو 8 قنوات، 4...20 مللي أمبير مع HART (غير IS) | اتصال HART بدون متطلبات أمان جوهرية |
| AO820 | مخرج تناظري ذو 8 قنوات، ±10 فولت (مخرج الجهد) | التطبيقات التي تتطلب إشارات الجهد بدلاً من إشارات التيار |
| AO845A | مخرج تناظري ثماني القنوات، 4...20 مللي أمبير مع دعم HART والتكرار | أنظمة عالية التوافر مع متطلبات التكرار |
| AO890 | مخرج تناظري ثماني القنوات مع شهادة HART وشهادة SIL (مستوى عالٍ من الموثوقية) | التطبيقات الحساسة للسلامة (SIL3) |
| AI895 | مدخل تناظري ذو 8 قنوات، آمن بطبيعته مع HART | المدخل المقابل لـ AO895 في مجموعات الإدخال/الإخراج في المناطق الخطرة |
| TU890 / TU891 | وحدات إنهاء الوحدات (MTUs) لـ AO895 | قاعدة تثبيت مطلوبة لتوصيل الأسلاك الميدانية |
| TU891Z | وحدة نقل متعددة الأغراض مع فصل منطقة أمان جوهري | تطبيقات المناطق الخطرة التي تتطلب فصلًا إضافيًا بين المناطق |
| 3BHE046836R0102 | 3BHE013088R001 | 3BHE014135R0011 |
| 3BHE027632R0101 | 3BHE014070R0101 | 3BHE037864R0108 |
| 3BSE082896R1 PM858K02 | 3BHE030579R0003 | 3BHE041626R0101 |
| 3BHE009681R0101 5SHY4045L0001 | 3BHE024747R0101 | 3BHE032025R1101 |
| 3BHE030579R0003 | 3BHE024855R0101 | 3BHE024313R0101 |
| 3BHB003041R0101 | 3BHE032025R1101 | 3BHE008128R0001 |
| 3BHB004661R0101 | 3BHE021887R0101 | 3BSE050091R65 |
| 3BHB018162 | 3BHE024577R0101 | 3BHE009319R0001 |
| 3BHB003041R0101 UFC719AE01 | 3BHB003041R0101 | 3BHE020455R0001 |
| 3BSE042238R2 PP846A | 3BHE022293R0101 | 3BHE025088R6618 |
س1: ما هي أنظمة التحكم من ABB التي يتوافق معها جهاز AO895؟
يُعدّ AO895 جزءًا من نظام الإدخال/الإخراج S800 وهو مصمم لـ نظام ABB 800xA DCS و وحدات تحكم AC 800Mكما يمكنه التواصل مع وحدات تحكم خارجية عبر وصلات ناقل البيانات الميداني القياسية، مما يجعله حلاً مرناً لمختلف بنى التحكم الموزعة..
س2: ماذا تعني "السلامة الجوهرية" بالنسبة لهذه الوحدة؟
يحتوي AO895 حواجز مدمجة للحد من الطاقة على كل قناة، مما يعني أنه يمكن الاتصال مباشرة بالأجهزة الميدانية الموجودة في المناطق الخطرة (المتفجرة) (المنطقة 0/1/2). بدون يتطلب ذلك عوازل أو حواجز أمان خارجيةوهذا يقلل من تعقيد التركيب، ومساحة الخزائن، والتكلفة الإجمالية.
س3: هل يدعم جهاز AO895 بروتوكول HART للاتصال؟
نعم. تتميز كل قناة من قنوات الإخراج الثمانية بـ واجهة تمرير HARTمما يتيح الاتصال الرقمي ثنائي الاتجاه لتكوين ومعايرة وإدارة أصول أجهزة الحقل الذكية عن بعد، مثل أجهزة تحديد المواقع والمشغلات..
س4: ما هي أقصى مقاومة حمل يمكن أن يقوم بها جهاز AO895؟
في 20 مللي أمبير (النطاق الطبيعي): أقصى حمل هو 725 أوم.
في 22 مللي أمبير (تجاوز النطاق): الحد الأقصى للحمل هو 625 أوم.
وهذا يسمح للوحدة بتشغيل معظم محولات التيار إلى الضغط (I/P) والمشغلات المعتمدة من Ex الموجودة في السوق.
س5: هل جهاز AO895 مناسب للتطبيقات المصنفة وفقًا لمعيار SIL (السلامة)؟
لا. AO895 هو وحدة نمطية قياسية ولا يُصنف على أنه "عالي النزاهة" أو مصنف وفقًا لمعيار SILبالنسبة للتطبيقات بالغة الأهمية للسلامة والتي تتطلب مستوى سلامة متكامل من المستوى 3 (SIL3)، تقدم شركة ABB AO890 وحدة معتمدة للاستخدام عالي النزاهة.
