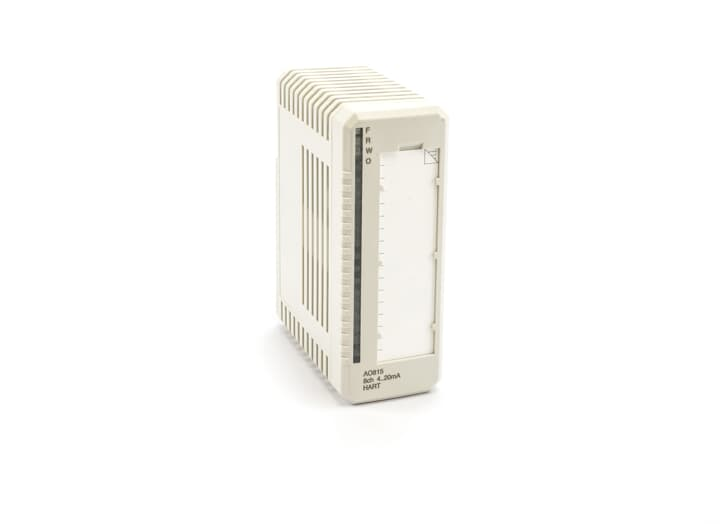

ال ABB AO815-eA (3BSE052605R2) وحدة إخراج تناظرية ذات 8 قنوات من نظام الإدخال/الإخراج S800، مصممة لـ نظام التحكم DCS 800xA ومنصة التحكم AC 800Mتوفر كل قناة خرجًا يتراوح بين 4 و20 مللي أمبير (أو قابلًا للتكوين بين 0 و20 مللي أمبير) اتصال HART المباشرمما يتيح التكامل السلس مع أجهزة القياس الذكية مثل أجهزة تحديد المواقع والصمامات والمشغلات.
رقم الصنف :
AO815-eAالطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | AO815-eA |
| رقم المادة | 3BSE052605R2 |
| عائلة المنتجات | S800 I/O |
| توافق النظام الأساسي | نظام DCS 800xA، وحدات تحكم AC 800M |
| نوع المنتج | وحدة الإخراج التناظري |
| القنوات | 8 × 4...20 مللي أمبير (أحادي القطب أحادي الطرف) |
| نطاق الإشارة | قابل للضبط على 0...20 مللي أمبير أو 4...20 مللي أمبير |
| دعم هارت | نعم - يتم تمرير الاتصال عبر كل قناة |
| دقة | 12 بت |
| دقة | الحد الأقصى ±0.1% من النطاق الكامل |
| حمل الإخراج | أقصى مقاومة 750 أوم (محمية من قصر الدائرة) |
| حماية المخرجات | مقاومة للماس الكهربائي حتى ZP أو +24 فولت |
| عزل | معزولة على مستوى المجموعة (مجموعة واحدة من 8 قنوات من الأرض) |
| زمن الصعود (0-90%) | 30 مللي ثانية |
| مصابيح LED التشخيصية | خطأ في القناة الخارجية (دائرة مفتوحة)، خطأ في القناة الداخلية (عطل في دائرة الإخراج)، خطأ في الوحدة (ترانزستور، دائرة قصر، مجموع التحقق، مصدر الطاقة، مؤقت المراقبة) |
| تبديد الطاقة | 3.5 واط |
| استهلاك التيار (+5 فولت ModuleBus) | 70 مللي أمبير |
| استهلاك التيار (+24 فولت خارجي) | 40 مللي أمبير |
| درجة حرارة التشغيل | من -25 درجة مئوية إلى +60 درجة مئوية |
| فئة الحماية | IP20 (IEC 60529) |
| الأبعاد (العرض × الارتفاع × العمق) | 45 مم × 119 مم × 102 مم |
| وزن | حوالي 0.23 كجم |
| التكرار | غير مدعوم |
| مستوى عالٍ من النزاهة (SIL) | لا |
| السلامة الذاتية | لا |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| AO815 (3BSE052605R1) | مخرج تناظري ذو 8 قنوات، 4...20 مللي أمبير مع HART (إصدار سابق) | استبدال أو ترقية من إصدار سابق |
| AI815-eA (3BSE052604R2) | وحدة إدخال تناظرية ذات 8 قنوات مع HART | المدخل المقابل لـ AO815-eA في مجموعات الإدخال/الإخراج |
| AO820 | مخرج تناظري رباعي القنوات، ±10 فولت (ثنائي القطب) | التطبيقات التي تتطلب إشارات جهد كهربائي |
| AO845A | مخرج تناظري ثماني القنوات مع دعم HART والتكرار | أنظمة عالية التوافر مع متطلبات التكرار |
| AO890 | مخرج تناظري ثماني القنوات مع شهادة HART و SIL | التطبيقات الحساسة للسلامة (SIL3) |
| AI810 | وحدة إدخال تناظرية ذات 8 قنوات (غير متوافقة مع بروتوكول HART) | تطبيقات الإدخال القياسية غير HART |
| TU830 / TU833 | وحدة إنهاء الوحدة النمطية الموسعة (MTU) لـ AO815 | قاعدة تثبيت مطلوبة لتوصيل الأسلاك في الموقع |
| TU810 / TU812 / TU814 | خيارات MTU المدمجة لـ AO815 | حلول توصيل الأسلاك الميدانية الموفرة للمساحة |
| 2711PT15C21D8S | 1756-OB16 | 1784-CF64 |
| 2711P-T10C21D8S | 1756-TBCH | 1734-OE2C |
| 2711P-T12C4D8 | 1756-TBNH | 1734-IR2E |
| 2711P-RDT10C | 1756 L83E | 1734-OB8S |
| 2711P-K10C4D8 | 1756 IF8H | MVI56E-MNET |
| 2198-H015-ERS | 1756-OB16E | 1715-AENTER |
| 2198-H025-ERS2 | 1756-IR6I | خارجي T150 |
| 2094-BM01-S | 1756-PB72 | 1756-IF16 |
س1: ما هي أنظمة التحكم من ABB التي يتوافق معها جهاز AO815-eA؟
يُعدّ AO815-eA جزءًا من نظام الإدخال/الإخراج S800 وهو مصمم لـ نظام ABB 800xA DCS و وحدات تحكم AC 800Mكما يمكنه التواصل مع وحدات تحكم خارجية عبر اتصال ناقل البيانات الميداني PROFIBUS-DP/DPV1 .
س2: هل يدعم جهاز AO815-eA اتصال HART؟
نعم. تتميز كل قناة من قنوات الإخراج الثمانية بـ واجهة تمرير HARTيُمكّن هذا النظام من الاتصال الرقمي ثنائي الاتجاه لضبط ومعايرة وإدارة أصول أجهزة الحقل الذكية عن بُعد، مثل أجهزة تحديد المواقع والمشغلات. يجب تفعيل مرشح الإخراج على القنوات المستخدمة في اتصال HART. .
س3: ما هي أقصى مقاومة حمل يمكن أن يقوم بها جهاز AO815-eA؟
أقصى مقاومة للحمل هي 750 أوم لنطاق التيار من 4 إلى 20 مللي أمبير. المخارج محمية من قصر الدائرة الكهربائية لكل من جهد التشغيل الصفري وجهد +24 فولت. .
س4: ما هي التشخيصات التي يوفرها جهاز AO815-eA؟
تقوم الوحدة بإجراء تشخيص ذاتي دوري، بما في ذلك:
خطأ في القناة الخارجية – يتم الإبلاغ عنه إذا كان مصدر طاقة العملية منخفضًا جدًا، أو كان تيار الخرج أقل من القيمة المحددة (عندما تكون القيمة المحددة > 1 مللي أمبير، مما يشير إلى وجود دائرة مفتوحة)
خطأ في القناة الداخلية – لا تستطيع دائرة الخرج توفير التيار الصحيح
خطأ في الوحدة – خطأ في ترانزستور الخرج، أو دارة قصر، أو خطأ في مجموع التحقق، أو خطأ في مصدر الطاقة الداخلي، أو خطأ في مؤقت المراقبة
س5: هل جهاز AO815-eA مناسب للتطبيقات المصنفة وفقًا لمعايير السلامة (SIL) أو المناطق الخطرة؟
لا. AO815-eA هو وحدة نمطية قياسية ولا يُصنّف هذا المنتج على أنه عالي السلامة (مصنف SIL) أو آمن جوهريًا. بالنسبة للتطبيقات بالغة الأهمية للسلامة التي تتطلب مستوى SIL3، تقدم ABB AO890 الوحدة. بالنسبة للمنشآت في المناطق الخطرة التي تتطلب سلامة جوهرية، AO895 يُنصح باستخدام هذه الوحدة.

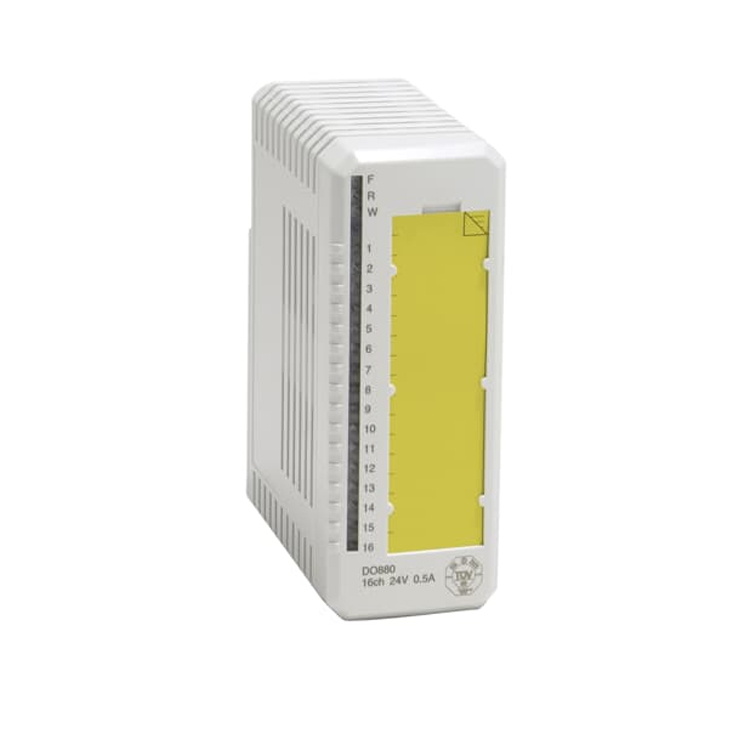

ال ABB DO880 (3BSE028602R1) وحدة إخراج رقمية عالية الجودة ذات 16 قناة من نظام الإدخال/الإخراج S800، مصممة لأنظمة التحكم ABB System 800xA DCS و AC 800M و Symphony Plus.

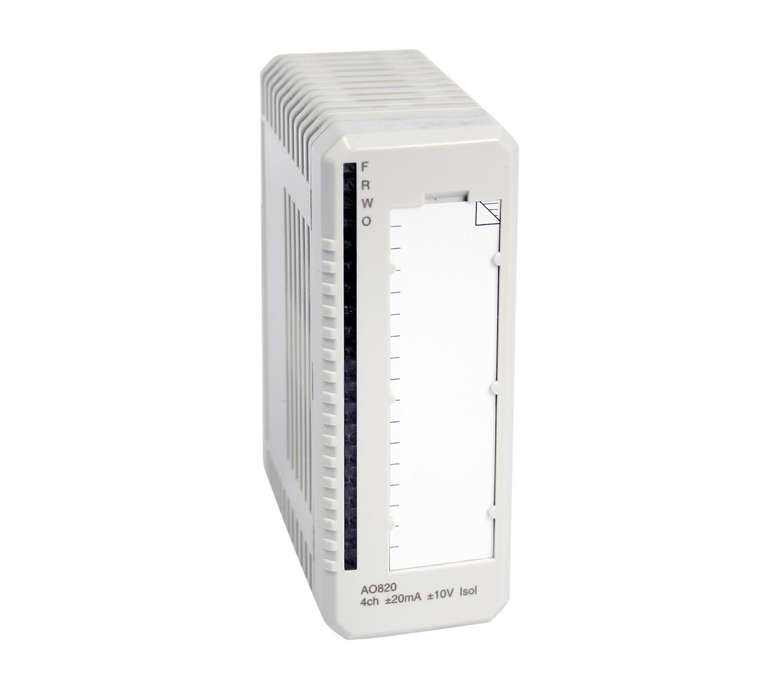

ال ABB AO820 (3BSE008546R1) وحدة إخراج تناظرية ثنائية القطب ذات 4 قنوات من نظام الإدخال/الإخراج S800، مصممة لأنظمة التحكم ABB System 800xA DCS و AC 800M.ميزات الوحدة عزل جلفاني فردي لكل قناة بالإضافة إلى التشخيص المدمج، مما يجعله حلاً موثوقاً للتحكم الدقيق في البيئات الصناعية الصعبة بما في ذلك التطبيقات الكيميائية والنفط والغاز والصيدلانية.

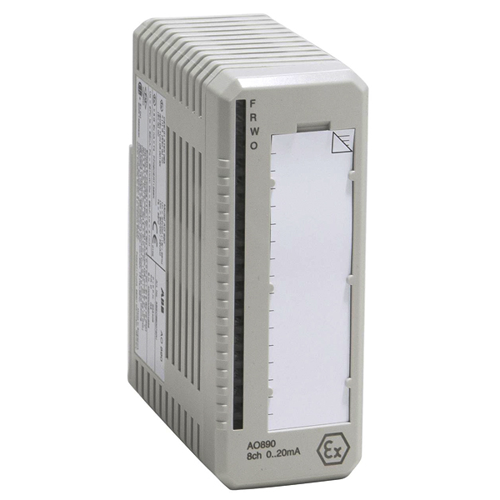

ال ABB AO890 (3BSC690072R1) وحدة إخراج تناظرية آمنة جوهريًا ذات 8 قنوات من نظام الإدخال/الإخراج S800تم تصميم هذه الوحدة لأنظمة التحكم ABB System 800xA DCS و AC 800M. وتتميز الوحدة بـ مكونات حماية السلامة الذاتية المتكاملة (Ex ia) على كل قناة، مما يسمح بالاتصال المباشر بمعدات المعالجة في المناطق الخطرة (المنطقة 0/1/2) دون الحاجة إلى حواجز أمان خارجية.

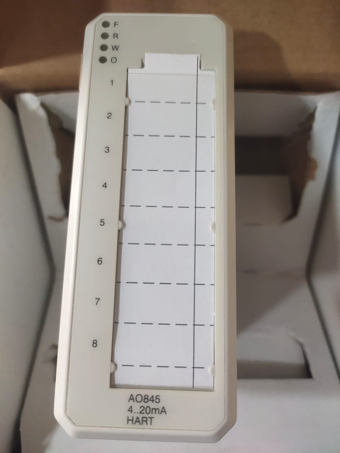

ال ABB AO845 (3BSE023676R1) وحدة إخراج تناظرية ذات 8 قنوات من نظام الإدخال/الإخراج S800صُمم هذا الجهاز لأنظمة التحكم ABB System 800xA DCS و AC 800M. وهو يوفر إشارات تيار تتراوح بين 4 و 20 مللي أمبير للتحكم في مشغلات المجال مثل الصمامات، وأجهزة تحديد المواقع، ومحركات السرعة المتغيرة.

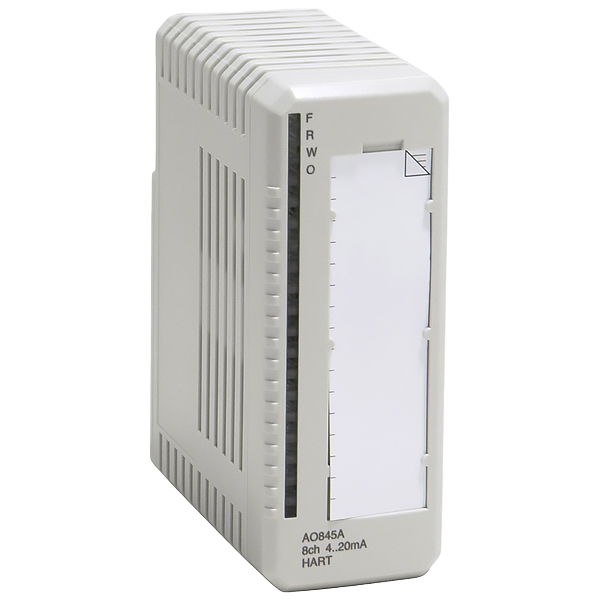

ال ABB AO845A (3BSE045584R1) وحدة إخراج تناظرية ذات 8 قنوات من نظام الإدخال/الإخراج S800صُمم هذا الجهاز لأنظمة التحكم الموزعة ABB System 800xA ووحدات التحكم AC 800M. وهو يوفر إشارات تيار تتراوح بين 4 و20 مللي أمبير للتحكم في مشغلات المجال مثل الصمامات، وأجهزة تحديد المواقع، ومحركات السرعة المتغيرة، بينما تمرير HART المتكامل يُمكّن من الاتصال الرقمي ثنائي الاتجاه مع أجهزة القياس الميدانية الذكية.

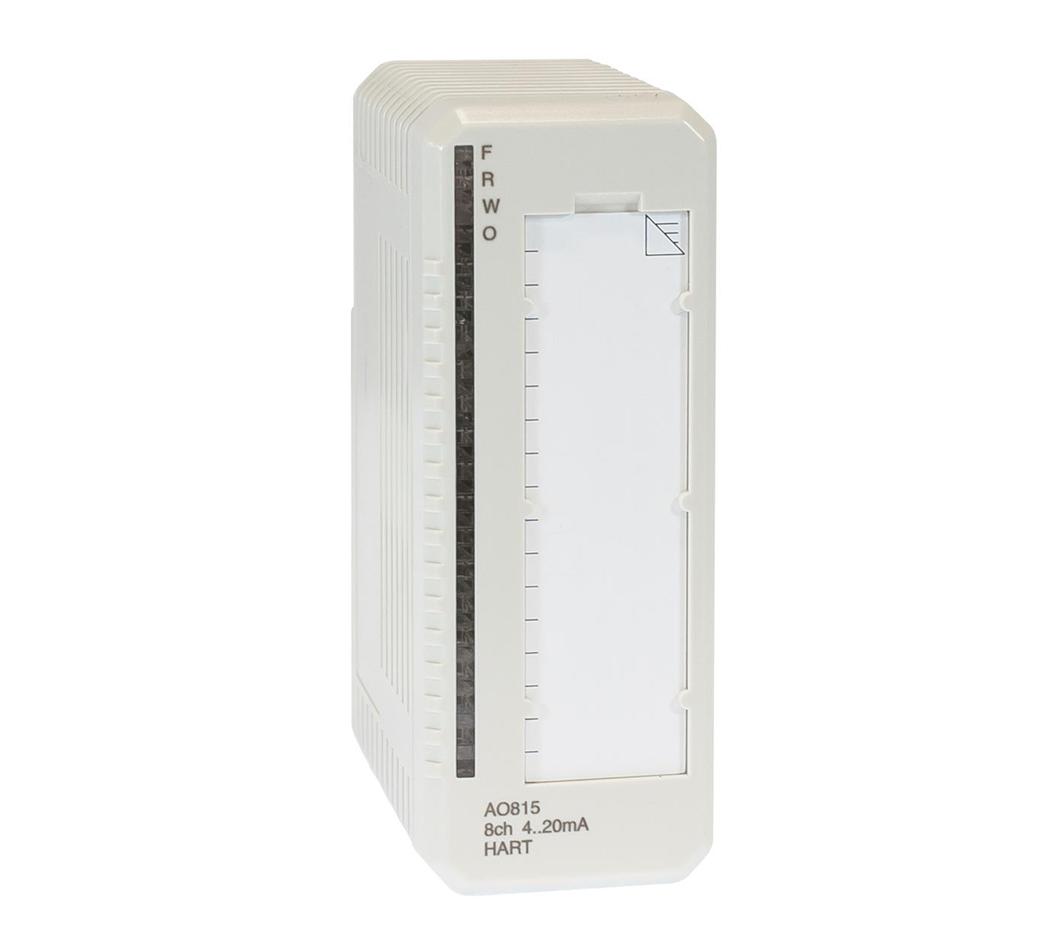

ال ABB AO815 (3BSE052605R1) وحدة إخراج تناظرية ذات 8 قنوات من نظام الإدخال/الإخراج S800مصمم لأنظمة التحكم ABB System 800xA DCS و AC 800Mيوفر إشارات تيار تتراوح بين 4 و20 مللي أمبير للتحكم في مشغلات المجال مثل الصمامات، وأجهزة تحديد المواقع، ومحركات السرعة المتغيرة، بينما تمرير HART المتكامل يُمكّن من الاتصال الرقمي ثنائي الاتجاه مع أجهزة القياس الميدانية الذكية.

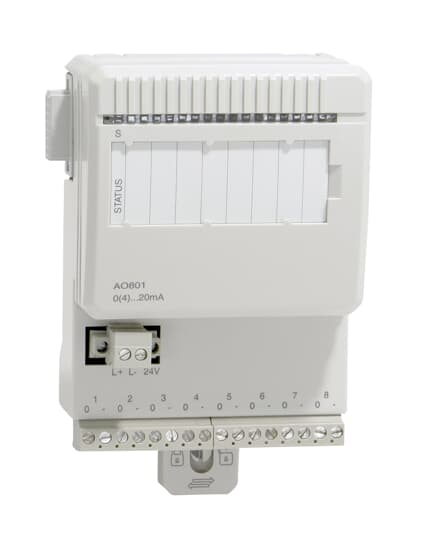

ال ABB AO801 (3BSE020514R1) وحدة إخراج تناظرية ذات 8 قنوات من نظام الإدخال/الإخراج S800Lصُمم هذا الجهاز خصيصًا لأنظمة التحكم الموزعة ABB System 800xA ووحدات التحكم AC 800M. وهو يوفر إشارات تيار دقيقة تتراوح بين 0 و20 مللي أمبير أو بين 4 و20 مللي أمبير للتحكم في مشغلات الحقل مثل صمامات التنظيم، وأجهزة تحديد المواقع، ومحركات السرعة المتغيرة في تطبيقات أتمتة العمليات.
