ال سيمنز C98043-A1601-L4 (رقم الطلب) 6RY1243-0DA01) عبارة عن وحدة متخصصة لواجهة الطاقة والتحكم في البوابات لـ سيموريج عائلة محركات التيار المستمر توفر هذه الوحدة إشارات التحكم ومصادر الجهد المساعدة لأقسام طاقة الثايرستور في محركات SIMOREG، مما يضمن تشغيلًا موثوقًا لأشباه موصلات الطاقة في تطبيقات التحكم في المحركات الصناعية. .
تُعدّ هذه الوحدة مكونًا أساسيًا ضمن خط إنتاج محركات التيار المستمر SIMOREG من سيمنز، حيث تتصل بلوحات التحكم الرئيسية ومجموعات الثايرستور في مجموعات المحركات الكاملة. وهي ضرورية في التطبيقات الصعبة مثل مصانع الدرفلة، وآلات البثق، وآلات اللف، والآلات الصناعية الثقيلة.
رقم الصنف :
C98043-A1601-L4الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Romaniaميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5daysوزن :
0.239kgتحديد

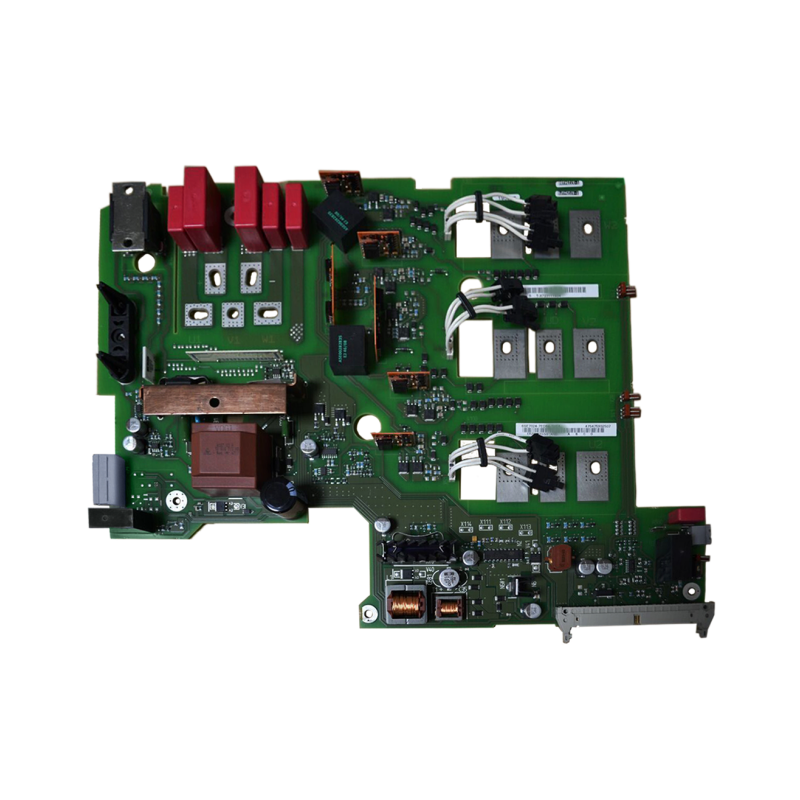

بطاقة واجهة الطاقة / وحدة التحكم في البوابة Siemens C98043-A1601-L4
وحدة التحكم في البوابة ووحدة الطاقة المساعدة لأنظمة محركات التيار المستمر من سيمورج
| أصل | رومانيا |
| الوزن الصافي (كجم) | 0.239 كجم |
| أبعاد التغليف | * |
الميزات والفوائد الرئيسية
وظيفة مزدوجة: يوفر كلا الأمرين إشارات البوابة (نبضات بوابة الثايرستور) و مصادر جهد مساعدة مستقرة بالنسبة للإلكترونيات المتحكمة داخل نظام محرك SIMOREG .
التحكم الدقيق بالثايرستور: يُولّد نبضات البوابة بتوقيت دقيق لتشغيل أشباه الموصلات الكهربائية بشكل موثوق في تكوينات الجسر ثلاثي الأطوار. .
عزل محول النبض: تستخدم كل قناة من قنوات محرك البوابة عزل محول النبض حتى 2500 فولت تيار متردد لضمان التشغيل الآمن للثايرستورات عند مستويات جهد مختلفة داخل دائرة الطاقة .
تخزين الطاقة لخدمة السيارات: يتضمن وحدة تخزين طاقة كبيرة (2200 ميكروفاراد) تحافظ على قدرة محرك البوابة أثناء اضطرابات خط التيار المتردد القصيرة، مما يمنع حدوث أعطال في الإشعال والتبديل. .
مصدر طاقة احتياطي مستقر: يقدم خدمة نظيفة +15 فولت تيار مستمر مخرج مستقر لدوائر التحكم التناظرية ومنطق زاوية الإطلاق، مما يضمن تشغيل نظام القيادة بالكامل من جهد مرجعي منظم .
حماية شاملة: حماية متكاملة ضد قصر الدائرة الكهربائية، وارتفاع درجة الحرارة، وانخفاض الجهد، مع مؤشرات LED لحالة اللوحة الأمامية (الطاقة تعمل، تمكين البوابة، عطل) للتشخيص الفوري .
بناء صناعي عالي الجودة: يستخدم مكونات صناعية عالية الجودة مصممة للعمل المتواصل في بيئات قاسية، مع نطاق درجة حرارة تشغيل من -10 درجة مئوية إلى +55 درجة مئوية .
جودة سيمنز المثبتة: صُنع في ألمانيا، مع الالتزام بمعايير سيمنز الهندسية ومعايير الجودة الصارمة .
| فئة | مواصفة |
|---|---|
| الشركة المصنعة | شركة سيمنز المساهمة |
| رقم الموديل | C98043-A1601-L4 |
| رقم الطلب | 6RY1243-0DA01 |
| نوع المنتج | بطاقة واجهة الطاقة / وحدة التحكم في البوابة |
| عائلة المنتجات | سلسلة محركات التيار المستمر من سيمورج |
| الوظيفة الأساسية | بوابات الثايرستور وإمداد الجهد الثانوي المساعد |
| بلد المنشأ | ألمانيا |
| المعلمة | التفاصيل |
|---|---|
| جهد الدخل | 24 فولت تيار مستمر ±20% |
| تيار الإدخال | 1.2 نموذج نموذجي |
| استهلاك الطاقة | 28 واط كحد أقصى |
| مخرج مصدر الطاقة المساعد | +15 فولت تيار مستمر مستقر |
| تيار التغذية المساعدة | 500 مللي أمبير كحد أقصى |
| مخارج محرك البوابة | 6 قنوات نبضية (جسر ثلاثي الأطوار) |
| تيار البوابة | ذروة 500 مللي أمبير لكل قناة |
| جهد البوابة | نموذجي 10 فولت ذروة |
| عزل محول النبض | 2500 فولت تيار متردد |
| تخزين الطاقة | سعة 2200 ميكروفاراد |
| وقت التأخير | 20 مللي ثانية عند الحمل الكامل |
| المعلمة | التفاصيل |
|---|---|
| وزن | الوزن التقريبي: 0.82 - 1.5 كجم |
| أبعاد | الأبعاد التقريبية: 26 × 23 × 3.5 سم |
| درجة حرارة التشغيل | من -10 درجة مئوية إلى +55 درجة مئوية |
| درجة حرارة التخزين | من -25 درجة مئوية إلى +70 درجة مئوية |
| رطوبة | 5-95% غير مكثف |
| أسلوب التركيب | محول للتثبيت على اللوحة أو سكة DIN |
| نوع الاتصال | أطراف توصيل لولبية وموصلات شريطية |
| الشهادات | مكون معتمد من CE و UL |
يتم استخدام وحدة C98043-A1601-L4 في القطاعات الصناعية التي تتطلب تحكمًا موثوقًا به في مجال محرك التيار المستمر من نوع SIMOREG:
| صناعة | طلب |
|---|---|
| الصلب والمعادن | محركات رئيسية لمطاحن الدرفلة، وآلات لفّ وفكّ اللفائف . |
| التعدين | رافعات المناجم ومحركات النقل . |
| البثق والبلاستيك | محركات الطارد واللف . |
| الصناعات العامة | التحكم في محركات التيار المستمر شديدة التحمل في البيئات الصعبة . |
| المنسوجات والطباعة | محركات التيار المستمر عالية الدقة في خطوط الإنتاج . |
حالة قطع الغيار: هذه الوحدة عبارة عن قطعة غيار/بديلة لصيانة أنظمة محركات التيار المستمر من نوع SIMOREG الموجودة. يرجى التأكد من اللاحقة والتكوين المطلوبين لنظام المحرك الخاص بك قبل الطلب.
التكوين غير مشمول: يُعدّ C98043-A1601-L4 مكونًا ماديًا. يجب أن يتم استبداله بواسطة فنيين مؤهلين لديهم إمكانية الوصول إلى النسخة الاحتياطية الأصلية لبيانات القرص.
احتياطات الحماية من التفريغ الكهروستاتيكي: تعامل مع الوحدة باستخدام احتياطات التفريغ الكهروستاتيكي المناسبة لحماية الدوائر الداخلية الحساسة .
التحقق من التثبيت: تأكد من إيقاف تشغيل نظام التحكم قبل محاولة تركيب الوحدة أو إزالتها. تحقق من تثبيت الوحدة بشكل صحيح وتوصيل جميع الموصلات بإحكام. .
