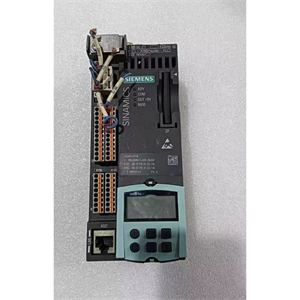

وحدة التحكم سيمنز 6SL3040-1LA01-0AA0 SINAMICS S120 CU310-2 PN

الميزات الرئيسية

• وحدة تحكم أحادية المحور – مصمم لتطبيقات المحور الواحد، ويتم تركيبه مباشرة على وحدات الطاقة SINAMICS S120 Blocksize

• واجهة بروفينيت – اتصال PROFINET أصلي لاتصالات إيثرنت الصناعية عالية السرعة

• منفذ DRIVE-CLiQ المدمج - يربط محركات DRIVE-CLiQ أو وحدات الاستشعار المثبتة على الخزانة (SMC) للمحركات التي لا تحتوي على واجهة DRIVE-CLiQ

• وحدات الإدخال/الإخراج المتكاملة – 11 مدخل رقمي، و8 مدخلات/مخرجات رقمية ثنائية الاتجاه، ومدخل تناظري واحد (قابل للتحديد بين الجهد والتيار)

• واجهة التشفير المدمجة – يدعم أجهزة التشفير التزايدي TTL/HTL أو أجهزة التشفير المطلق SSI بدون إشارات تزايدية

• لوحة تشغيل أساسية متوافقة (BOP20) – يمكن تركيبه أثناء التشغيل لأغراض التشخيص وتغيير المعلمات

• بدء التشغيل – تم تكوينه وتشخيصه باستخدام أداة الهندسة Siemens STARTER

• تصميم صغير الحجم – عرض 73 مم، مما يقلل من متطلبات مساحة اللوحة

المعايير الفنية

المزايا الأساسية

1. التكامل الأصلي مع PROFINET

تُزيل وحدة CU310-2 PN تكاليف أجهزة البوابة وتحويل البروتوكولات الموجودة في مرافق الشبكات المختلطة. وبفضل أوقات دورة PROFINET التي تقل عن 10 مللي ثانية، فهي مناسبة تمامًا لتطبيقات الحركة الصعبة مثل رافعات الشوكة، وخطوط القص الطائرة، ومزامنة السيور الناقلة.قامت شركة سيمنز باعتماد أكثر من 300 مورد لأجهزة صناعية من جهات خارجية لضمان توافقها مع بروتوكول PROFINET، مما يضمن عدم اقتصار خيارات أجهزة التشفير ووحدات الأمان والبوابات على سلسلة موردين واحدة..

2. بنية أحادية المحور مدمجة

على عكس وحدة التحكم متعددة المحاور CU320-2، تم تصميم CU310-2 لـ التحكم في القيادة بنسبة واحد إلى واحديتم تركيبه مباشرة على وحدة الطاقة دون الحاجة إلى وحدة محول (CUA31)، مما يقلل بشكل كبير من مساحة اللوحة وتعقيد الأسلاك.بالنسبة للمحاور المستقلة أو الآلات الأصغر حجمًا، توفر هذه البنية المدمجة ذكاءً كاملاً للمحرك في مساحة صغيرة جدًا..

3. واجهة إدخال/إخراج ومشفّر متكاملة

تتضمن وحدة CU310-2 PN مجموعة شاملة من منافذ الإدخال/الإخراج المدمجة (11 منفذًا رقميًا، و8 منافذ رقمية/رقمية، ومنفذ تناظري واحد) وواجهة تشفير متعددة الاستخدامات تدعم مشفرات TTL/HTL التزايدية أو مشفرات SSI المطلقة. هذا يُغني عن الحاجة إلى وحدات إدخال/إخراج أو مشفرات إضافية في العديد من تطبيقات المحور الواحد، مما يُبسط تصميم النظام ويُقلل التكلفة..

4. موثوقية مثبتة أحادية المحور

تُعد منصة CU310-2 وحدة تحكم مُثبتة الكفاءة لأنظمة الحركة SINAMICS S120 في بيئات PROFINET. ويجعلها نطاق درجة حرارتها الصناعية من 0 إلى +55 درجة مئوية مناسبة للاستخدام في التركيبات المدمجة في الآلات دون الحاجة إلى إدارة حرارية إضافية.تضمن حالة دورة حياة المنتج النشطة (PM300) التوافر والدعم على المدى الطويل.

5. خيارات تشغيل مرنة

تدعم وحدة التحكم عملية التهيئة عبر أداة Siemens STARTER الهندسية. ويمكن تركيب لوحة التشغيل الأساسية BOP20 أثناء التشغيل لإجراء تغييرات سريعة على المعلمات وتشخيص الأعطال دون الحاجة إلى جهاز كمبيوتر متصل.يتم إجراء تحديثات البرامج الثابتة عبر محطة عمل الهندسة من خلال شبكة PROFINET.

التطبيقات

يتم استخدام CU310-2 PN في مجموعة واسعة من تطبيقات محركات المحور الواحد:

الموديلات الموصى بها والمنتجات ذات الصلة

ملحوظةيختلف كل من CU310-2 PN (هذا المنتج) وCU310-2 DP فقط في واجهة الاتصال. اختر الإصدار الذي يتوافق مع بنية شبكتك. يُعدّ CU320-2 ضروريًا لأنظمة المحاور المتعددة ذات تكوينات ناقل التيار المستمر المشترك..

المحتويات

• وحدة تحكم واحدة من سيمنز 6SL3040-1LA01-0AA0 CU310-2 PN

ملاحظة: بطاقة CompactFlash ووحدة الطاقة والمحرك والكابلات وبرنامج STARTER تباع بشكل منفصل.

لماذا تشتري منا؟

• جديد وأصلي – منتج أصلي من سيمنز

• في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي

• تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها

• يشمل الضمان اشترِ بثقة

• الدعم الفني – تتوفر مساعدة في توافق محركات الأقراص

الأسئلة الشائعة (FAQ)

س1: ما هو جهاز Siemens 6SL3040-1LA01-0AA0؟

إنه وحدة التحكم CU310-2 PN لنظام محرك SINAMICS S120، الذي يتميز بواجهة PROFINET. وهي وحدة تحكم أحادية المحور تُركّب مباشرةً على وحدات الطاقة SINAMICS S120 Blocksize لتوفير وظائف التحكم في الحلقة المغلقة والاتصال وتحديد المواقع..

س2: ما الفرق بين CU310-2 PN و CU310-2 DP؟

ال CU310-2 PN (هذا العنصر) يستخدم بروفينت التواصل. CU310-2 DP (6SL3040-1LA00-0AA0) يستخدم PROFIBUS DPهما وحدتا تحكم أحاديتان المحور متكافئتان وظيفيًا..

س3: ما الفرق بين CU310-2 و CU320-2؟

ال CU310-2 هو محور واحد وحدة تحكم تُركّب مباشرةً على وحدة الطاقة للتحكم المباشر في المحرك. CU320-2 هو متعدد المحاور وحدة تحكم للأنظمة التي تحتوي على محركات متعددة تشترك في وصلة تيار مستمر مشتركة، وتتطلب وحدات محول (CUA31) لكل وحدة طاقة.

س4: هل تتضمن العبوة بطاقة CompactFlash؟

لا. هذا المنتج مُقدّم. بدون بطاقة CompactFlashيجب طلب بطاقة CompactFlash (مثل 6SL3054-0EJ00-1BA0) بشكل منفصل لتخزين البرامج الثابتة والمعلمات.

س5: ما هو نطاق درجة حرارة التشغيل؟

تعمل وحدة التحكم من من 0 إلى +55 درجة مئوية (من 32 إلى 131 درجة فهرنهايت).

س6: ما هي أنواع أجهزة التشفير المدعومة؟

تدعم واجهة التشفير المدمجة مشفرات تزايدية TTL/HTL (طول الكابل 100 متر) أو مشفرات SSI المطلقة بدون إشارات تزايدية (طول الكابل 100 متر). أقصى تردد للمشفّر هو 300 كيلوهرتز.

س7: كم عدد المدخلات والمخرجات الرقمية التي يحتوي عليها؟

لديها 11 مدخل رقمي و 8 منافذ إدخال/إخراج رقمية ثنائية الاتجاه (قابلة للتكوين كمدخلات أو مخرجات). يدعم كل مخرج رقمي ما يصل إلى 500 مللي أمبير تيار مستمر ومقاومة للدارة القصيرة.

س8: هل يمكنني استخدام BOP20 مع وحدة التحكم هذه؟

نعم. الـ لوحة التشغيل الأساسية BOP20 يمكن تركيب (6SL3055-0AA00-4BA0) على CU310-2 لضبط المعلمات والتشخيص، بما في ذلك أثناء التشغيل.

س9: ما هو البرنامج المستخدم في عملية التشغيل؟

يتم إجراء عمليات التشغيل والتشخيص باستخدام منتجات سيمنز بداية أداة هندسية. يتم تنفيذ تحديثات البرامج الثابتة عبر محطة العمل الهندسية من خلال شبكة PROFINET..

س10: ما هي حالة دورة حياة هذا المنتج؟

يُصنف الرقم التسلسلي CU310-2 ضمن الفئة التالية: PM300: المنتج النشطوهذا يعني أنه سيظل مدعومًا بالكامل ومتاحًا من خلال قنوات سيمنز..

س11: ما هي الأبعاد والوزن؟

تقريبًا 73 × 191 × 75 مم و 0.79 كجم.

س12: ما هو بلد المنشأ؟

ألمانيا.

س13: هل يدعم جهاز CU310-2 خاصية إيقاف عزم الدوران الآمن (STO)؟

نعم. يدعم جهاز CU310-2 PN وظيفة STO عند استخدامه مع وحدات الطاقة المتوافقة وتكوينه بشكل صحيح. يمكن تفعيل وإلغاء تفعيل وظيفة STO عبر أطراف التوصيل أو إعدادات المعلمات..
