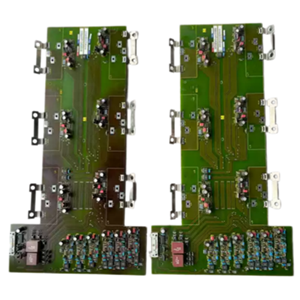

وحدة التحكم في العاكس من سيمنز 6SE7033-7EG84-1JF1

المعايير الرئيسية

الميزات والمزايا الأساسية

• تحكم IGBT عالي الطاقةتتمثل الوظيفة الأساسية لهذه الوحدة في تشغيل ترانزستورات IGBT في مجموعة طاقة MASTERDRIVES. وهي مصممة خصيصًا للتطبيقات التي تتطلب قدرة عالية، حيث تدعم تيارًا مقننًا يبلغ 370 أمبير، وهو ما يعادل تقريبًا 250 كيلوواط من قدرة المحرك عند 400 فولت. .

• محرك البوابة من الجيل الرابع (IGD4)كجزء من جيل IGD4، تتضمن هذه الوحدة منطقًا متطورًا لتشغيل وحماية بوابات الترانزستورات ثنائية القطبية المعزولة (IGBTs) في هيكل 370A. وهي تدير وظائف رئيسية مثل توقيت البوابات وحماية الترانزستورات ثنائية القطبية المعزولة، وتعمل كحلقة وصل حيوية بين إلكترونيات التحكم ومرحلة التشغيل عالية الطاقة. .

• تطبيق صناعي قويتم نشر هذه الوحدة في مجموعة واسعة من الصناعات الثقيلة، بما في ذلك المضخات والمراوح والضواغط ومطاحن الدرفلة وخطوط البثق، مما يعكس تصميمها للبيئات التشغيلية المستمرة والمتطلبة. .

• تكامل سلس للنظامصُممت هذه القطعة خصيصاً لمجموعات الطاقة من سيمنز MASTERDRIVES، وهي مكون مناسب تماماً لمحركات سلسلة 6SE7033-7EG. .

التطبيقات النموذجية

كان المكون 6SE7033-7EG84-1JF1 مكونًا رئيسيًا في أنظمة محركات التردد المتغير عالية الطاقة لتطبيقات الأتمتة الصناعية المتطلبة، بما في ذلك:

• الآلات الثقيلة: مصانع الدرفلة، وخطوط البثق، ومحطات الاختبار .

• الصناعات التحويليةالمضخات الكبيرة والمراوح والضواغط في عمليات المعالجة الكيميائية وصناعة الورق والصلب ومعالجة المياه .

• محركات عزم الدوران العاليأنظمة النقل، وخطوط تصنيع السيارات، وغيرها من التطبيقات التي تتطلب تحكمًا دقيقًا وعالي الطاقة في المحركات .

الأسئلة الشائعة (FAQ)

س1: ما هو وضع دورة حياة المنتج 6SE7033-7EG84-1JF1؟

A: تم تخصيص هذه الوحدة تم إيقاف إنتاجه من شركة سيمنز اعتبارًا من أكتوبر 2011 هذا المنتج قديم ولم يعد يُصنع. يتوفر بشكل أساسي من خلال سوق المنتجات الفائضة أو المُجددة.

س2: ما هي أنظمة القيادة التي تتوافق معها هذه الوحدة؟

A: وهو متوافق مع سيمنز سيموفرت ماستر درايفز 6SE70 سلسلة، وتحديداً محركات 6SE7033-7EG ذات الإطار الكبير المصنفة عند 370 أمبير .

س3: ما الفرق بين 6SE7033-7EG84-1JF1 و 6SE7033-7EG84-1JF0؟

A: كلاهما وحدات IGD4 لنفس منصة القيادة. 1JF1 يشير تصنيف المتغير إلى مراجعة محددة للمجلس تتضمن مراجعة JF1 عمومًا تحسينات في الموثوقية مع الحفاظ على قابلية التبادل الوظيفي مع المراجعات السابقة مثل JF0 .

س4: ما هي المواصفات الكهربائية الرئيسية؟

A: يعمل الجهاز على مصدر تيار متردد ثلاثي الأطوار بجهد 380-460 فولت وناقل تيار مستمر بجهد 510-620 فولت، بتيار مقنن 370 أمبير، ما يعادل فئة طاقة تبلغ حوالي 250 كيلوواط. .

س5: ما هو البديل الموصى به لهذه الوحدة؟

A: البديل المباشر هو بشكل عام سيناميكس ينتمي هذا المنتج إلى نفس عائلة المنتجات، ولكن لا يوجد بديل مباشر له. تتطلب ترقيات النظام الانتقال إلى وحدة الطاقة SINAMICS G130 أو وحدات مماثلة. يُرجى الرجوع إلى الوثائق الفنية لشركة سيمنز للحصول على إرشادات محددة بشأن الاستبدال.

س6: هل لا تزال الوحدة متاحة للشراء؟

A: نعم، إنه متوفر لدى العديد من موردي قطع غيار الأتمتة الصناعية تحت مسمى "متوفر في المخزون". ومع ذلك، فإن هذه الوحدات عادة ما تكون وحدات جديدة قديمة أو مجددة أو مستعملة.

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ الطراز 6SE7033-7EG84-1JF1 جزءًا من عائلة SIMOVERT MASTERDRIVES 6SE70. فيما يلي نماذج رئيسية ذات صلة لتلبية احتياجات مماثلة أو بديلة:

اختيار النموذج المناسب

• للأنظمة الحالية 6SE7033-7EG: ال 6SE7033-7EG84-1JF1 يُعد هذا المنتج مطابقًا تمامًا لاستبدال أو إصلاح محركات الأقراص، ولكن يجب شراؤه من السوق الثانوية نظرًا لتوقف إنتاجه.

• لأنظمة التيار العالي أو المنخفض: ال 6SE7033-2EG84-1JF1 وهو مناسب لمحركات الأقراص الصغيرة، بينما تُعدّ الطرازات الأخرى مثل 6SE7035-1EJ84-1JC0 قد يتطلب الأمر ذلك لفئات طاقة مختلفة. تحقق دائمًا من رقم القطعة الكامل مقابل المواصفات الأصلية للمحرك.

• لنظام جديد أو ترقية رئيسية: ال سيناميكس جي 130 هذا هو المسار الموصى به، ولكنه سيتطلب جهدًا هندسيًا وتغييرات في الأجهزة، لأنه منصة مختلفة.
