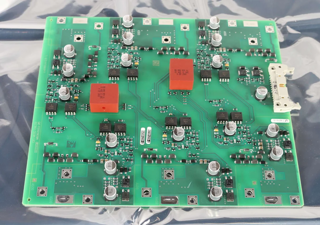

ال سيمنز 6SE7031-5EF84-1JC1 هو وحدة تحكم/محرك بوابة العاكس IGD1 مصمم لـ محركات سيموفرت الرئيسية مسلسل. تعمل هذه الوحدة كواجهة أساسية بين لوحة التحكم وقسم IGBT للطاقة، حيث تقوم بتحويل إشارات PWM ذات الجهد المنخفض إلى نبضات قيادة البوابة ذات التيار العالي للتحكم في تشغيل المحرك.
رقم الصنف :
6SE7031-5EF84-1JC1الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
Germanyميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| المعلمة | مواصفة |
|---|---|
| الشركة المصنعة | سيمنز |
| رقم المنتج | 6SE7031-5EF84-1JC1 |
| نوع المنتج | وحدة التحكم في العاكس/محرك البوابة IGD1 |
| سلسلة متوافقة | محركات سيموفرت الرئيسية |
| جهد الإدخال (تيار متردد) | 380-460 فولت، ثلاثي الأطوار، 50/60 هرتز |
| جهد الدخل (تيار مستمر) | 510-620 فولت تيار مستمر |
| التيار المقنن | 92 أ |
| ذروة التيار | 146 أ |
| قدرة التحميل الزائد | 150% من التيار المقنن لمدة دقيقة واحدة |
| نطاق التردد | 0-100 هرتز |
| تردد الموجة الحاملة | من 4 كيلوهرتز إلى 16 كيلوهرتز (قابل للتعديل) |
| أوضاع التحكم | التحكم الاتجاهي والتحكم V/f |
| تبريد | تبريد بالهواء القسري باستخدام مروحة |
| كفاءة | أكثر من 95% |
| فئة الحماية | IP20 |
| نوع التركيب | سكة DIN |
| وزن | حوالي 0.28 - 1.2 كجم (يختلف حسب المصدر) |
| بلد المنشأ | ألمانيا |
| حالة دورة الحياة | تم إيقاف إنتاجه (PM490، 30 سبتمبر 2020) |
| مسار الهجرة | نقل المنتج إلى سلسلة SINAMICS |
| نموذج | وصف | التطبيق / الملاحظات |
|---|---|---|
| 6SE7031-5EF84-1JC1 | وحدة تشغيل البوابة IGD1 (هذا المنتج) | قطعة غيار أساسية لإصلاح محركات MASTERDRIVES؛ تعالج الأعطال F025/F026/F027 |
| 6SE7031-5EF84-1JC0 | وحدة IGD1 (الإصدار السابق) | الإصدار السابق؛ تحقق من التوافق قبل الاستبدال |
| CUVC | وحدة التحكم | لوحة التحكم الرئيسية لـ MASTERDRIVES VC/MC؛ تتصل بـ IGD1 |
| 6SE7090-0XX84-4HA0 | محول ناقل محلي (LBA) | لوحة أساسية لإضافة لوحات اختيارية إلى صندوق الإلكترونيات |
| CBP2 | لوحة اتصالات PROFIBUS | يضيف إمكانية PROFIBUS DP إلى MASTERDRIVES |
| تي إس واي | لوحة عداد السرعة والمزامنة | لتطبيقات التغذية الراجعة للسرعة ومزامنة القيادة |
| 6ES7131-6BH01-0BA0 | 6ES7321-1BH02-0AA0 | 6GK7342-5DA03-0XE0 | 6ES7 414-5HM06-0AB0 |
| 6ES7131-6BF01-0BA0 | 6ES7321-1BL00-0AA0 | 6GK7343-1EX30-0XE0 | 6ES7407-0KA02-0AA0 |
| 6ES7132-6BH01-0BA0 | 6ES7321-1CH00-0AA0 | 6GK7343-1EX21-0XE0 | 6ES7400-2JA00-0AA0 |
| 6ES7132-6GD51-0BA0 | 6ES7322-1BH01-0AA0 | 6GK7343-1CX10-0XE0 | 6ES7960-1AA06-0XA0 |
| 6ES7132-6BH00-0AA0 | 6ES7322-1BL00-0AA0 | 6GK7343-1GX21-0XE0 | 6ES7960-1AA04-5AA0 |
| 6ES7132-6BD20-0BA0 | 6ES7322-1HF01-0AA0 | 6GK7343-1GX31-0XE0 | 6ES7952-1AP00-0AA0 |
| 6ES7132-6BF01-0BA0 | 6ES7322-1HH01-0AA0 | 6ES7390-1AB60-0AA0 | 6ES7971-0BA00 |
| 6ES7134-6GF00-0AA1 | 6ES7322-5HF00-0AB0 | 6ES7390-1AE80-0AA0 | 6GK7443-1EX30-0XE0 |
| 6ES7134-6HB00-0CA1 | 6ES7323-1BH01-0AA0 | 6ES7390-1AF30-0AA0 | 6ES7400-1JA01-0AA0 |
1. ما هو 6SE7031-5EF84-1JC1 وماذا يفعل؟
وحدة 6SE7031-5EF84-1JC1 هي وحدة تشغيل بوابة العاكس IGD1 لسلسلة Siemens SIMOVERT MASTERDRIVES. تقوم هذه الوحدة بتحويل إشارات PWM منخفضة الجهد من لوحة التحكم إلى نبضات تشغيل بوابة عالية التيار لتشغيل ترانزستورات IGBT في قسم العاكس. كما توفر وظائف حماية أساسية تشمل كشف عدم التشبع (حماية من قصر الدائرة)، ومراقبة التيار الزائد، وإرسال بيانات الأعطال إلى لوحة التحكم. .
2. ما هي الأعطال المرتبطة بفشل لوحة IGD؟
تتجلى حالات فشل مجلس إدارة IGD عادةً على النحو التالي: F025 أو F026 أو F027 رموز الأعطال على شاشة عرض المحرك:
F025 = إيقاف تشغيل UCE في المرحلة L1
F026 = إيقاف تشغيل UCE في المرحلة L2
F027 = إيقاف تشغيل UCE في المرحلة L3
يُعد استبدال لوحة IGD للمرحلة المقابلة هو الحل القياسي ومع ذلك، قبل استبدال اللوحة، تحقق أولاً من جميع توصيلات الألياف الضوئية من لوحة IVI إلى لوحة IGD .
3. هل ما زال هذا المنتج قيد الإنتاج؟
لا. وصل هذا المنتج إلى نهاية عمره الافتراضي في 30 سبتمبر 2020 (PLM PM490) لم يعد هذا المنتج متوفرًا مباشرةً من شركة سيمنز، ولكنه لا يزال متاحًا كقطعة غيار من موردين صناعيين متخصصين يقدمون وحدات جديدة مغلفة من المصنع أو وحدات مُجددة. ويخضع المنتج حاليًا لعملية تطوير ليصبح جزءًا من سلسلة SINAMICS.
4. ما هي المواصفات الرئيسية لهذه الوحدة؟
تعمل الوحدة على مدخل تيار متردد 380-460 فولت (ثلاثي الأطوار، 50/60 هرتز) أو تيار مستمر 510-620 فولت، بتيار مقنن 92 أمبير وقدرة تيار قصوى 146 أمبير يدعم هذا الجهاز أنماط التحكم الاتجاهي والتحكم V/f، ويعمل ضمن نطاق تردد من 0 إلى 100 هرتز، ويتميز بكفاءة تزيد عن 95%. .
5. ما الذي يجب عليّ فحصه قبل استبدال لوحة IGD1؟
قبل استبدال وحدة IGD1، توصي شركة سيمنز للدعم الفني بما يلي:
تحقق من جميع توصيلات الألياف الضوئية من لوحة IVI إلى لوحة IGD
افحص اللوحة بحثًا عن أي تلف مرئي (مكونات محترقة، مكثفات منتفخة).
تأكد من أن رقم القطعة وإصدار اللوحة المثبتة لديك يطابقان تمامًا اللوحة البديلة.
تأكد من أن جهد الإدخال الصحيح (380-460 فولت تيار متردد) وتصنيف التيار (92 أمبير/146 أمبير) مناسبان لنظامك.
