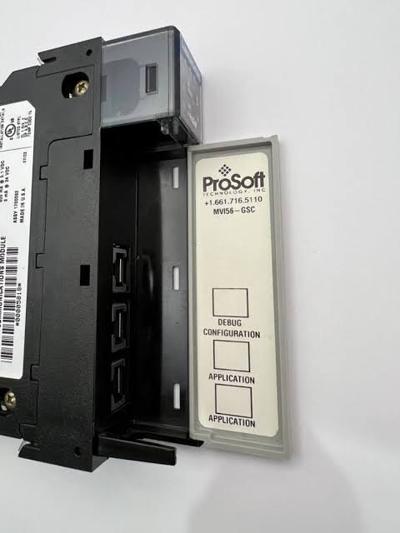

ال ProSoft MVI56-GSC وحدة اتصال تسلسلي عامة ASCII لمنصة Rockwell Automation ControlLogix. تضيف منفذين تسلسليين قابلين للتكوين بالكامل، مما يُمكّن معالج ControlLogix من التواصل مع الأجهزة التي تعمل بنظام ASCII مثل ماسحات الباركود، وموازين الوزن، والطابعات، وأجهزة القياس التسلسلية القديمة، دون استهلاك منفذ المعالج الأمامي أو وقت المعالجة الثمين.
رقم الصنف :
MVI56-GSCالطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
5KGرقم القطعة: MVI56-GSC
نوع المنتج: وحدة اتصال تسلسلي ASCII عامة
منصة: لوحة تحكم Rockwell Automation ControlLogix (1756)، فتحة واحدة
المنافذ التسلسلية: منفذان للتطبيقات + منفذ واحد للتصحيح/التهيئة
الوصلات الكهربائية: RS-232، RS-422، RS-485 (يمكن تحديدها عبر الأجهزة من خلال وصلات التوصيل الموجودة على اللوحة)
معدل نقل البيانات: تصل إلى 115.2 كيلوبت في الثانية
الحد الأقصى لحجم الرسالة: يصل إلى 4096 حرفًا أو بايتًا لكل منفذ
الحمل الحالي للوحة الخلفية: 800 مللي أمبير عند 5 فولت تيار مستمر؛ 3 مللي أمبير @ 24 فولت تيار مستمر
ذاكرة البيانات: تعيين قابل للتحديد من قبل المستخدم لما يصل إلى 5000 سجل من 16 بت
عزل المنافذ: عزل 1000 فولت بين منافذ التطبيق واللوحة الخلفية لـ ControlLogix
درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية (من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
إعدادات: مثال على منطق السلم؛ دعم تعليمات إضافية (AOI) لبرنامج RSLogix 5000 الإصدار 16 والإصدارات الأحدث
| فئة | نموذج | الميزات الرئيسية |
|---|---|---|
| ترقية محسّنة | MVI56E-GSC | بديل متوافق مع الإصدارات السابقة مزود بمنفذ إيثرنت مدمج، وخادم ويب، وتشخيصات LED متحركة، وإمكانية الوصول عن بُعد عبر CIPconnect |
| بديل لـ CompactLogix | ILX56-MM | ترقية سلسلة InRail لمنصات CompactLogix؛ بنية أجهزة حديثة |
| بوابة إيثرنت/IP | EG-EIP2ASCII | بوابة تحويل من إيثرنت/IP إلى ASCII؛ تتصل عبر الإيثرنت، ولا تتطلب فتحة داخل الهيكل. |
س1: ما أنواع الأجهزة التي يمكنني توصيلها بجهاز MVI56-GSC؟
تدعم الوحدة أي جهاز تسلسلي يتواصل باستخدام سلاسل نصية ASCII أو قيم بايت، بما في ذلك ماسحات الباركود، وموازين الوزن، وقارئات RFID، والطابعات التسلسلية، ومحاكيات المحطات الطرفية، وأجهزة القياس القديمة. .
س2: هل يتطلب معالج ControlLogix في MVI56-GSC منطق السلم؟
نعم. منطق السلم مطلوب لنقل البيانات بين الوحدة ومعالج ControlLogix. بالنسبة لإصدار RSLogix 5000 16 والإصدارات الأحدث، يتم توفير تعليمات إضافية (AOI) لتسهيل التكامل. .
س3: هل يمكن لجهاز MVI56E-GSC أن يحل محل جهاز MVI56-GSC الحالي الخاص بي دون تغييرات في البرنامج؟
نعم. يتوافق جهاز MVI56E-GSC مع الإصدارات السابقة من منطق السلم وملفات التكوين الحالية، مما يسمح بترقية سلسة دون تعديلات على برنامج وحدة التحكم. .
س4: ما هو الحد الأقصى لحجم الرسالة التي يمكن للوحدة معالجتها؟
يمكن لكل منفذ إرسال واستقبال سلاسل ASCII أو تدفقات بايتات تصل إلى 4096 حرفًا/بايتًا لكل رسالة بالنسبة لعمليات الإرسال الأطول، يمكن للوحدة تسلسل حزم بيانات تصل إلى 100 حرف في المرة الواحدة. .
س5: هل توفر المنافذ التسلسلية عزلًا كهربائيًا؟
يوفر منفذا التطبيق التسلسليان عزلاً كهربائياً بقيمة 1000 فولت بين المنفذ واللوحة الخلفية لجهاز ControlLogix. أما منفذ التصحيح/التهيئة فلا يوفر عزلاً، ولا يوفر أي من المنافذ عزلاً بين المنفذ والدوائر الداخلية للوحدة.

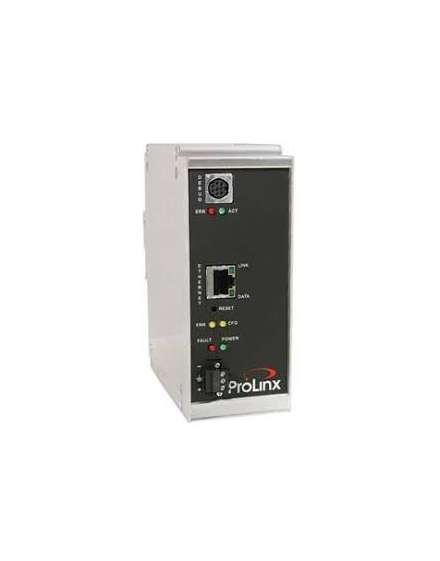

ال ProSoft 5201-MNET-MCM هو بوابة Modbus TCP/IP إلى Modbus Master/Slave من عائلة ProLinx، المصممة لربط شبكات Modbus TCP/IP القائمة على Ethernet بسلاسة مع أجهزة Modbus التسلسلية القديمة.

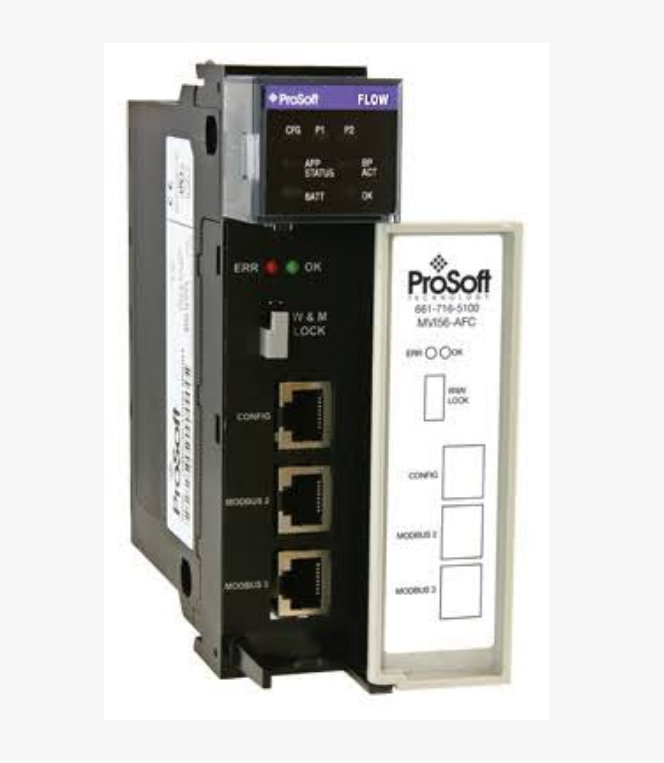

ال MVI56-AFC هي وحدة حاسوبية مدمجة في الرف لتدفق السوائل والغازات لمنصة Rockwell Automation ControlLogix. تعمل هذه الوحدة على تخفيف عبء حسابات التدفق المعقدة عن وحدة التحكم المنطقية القابلة للبرمجة (PLC)، وتدعم معايير AGA 3 و7 و8 وAPI MPMS لقياس الهيدروكربونات.
ال ProSoft MVI56-DFCM وحدة اتصال تسلسلي رئيسية/تابعة من نوع DF1 لمنصة Rockwell Automation ControlLogix. تتيح هذه الوحدة التكامل السلس بين معالجات ControlLogix والأجهزة المتوافقة مع DF1، مما يسمح للنظام بالعمل كوحدة تحكم فرعية رئيسية أو تابعة لنظام SCADA على شبكة DF1.

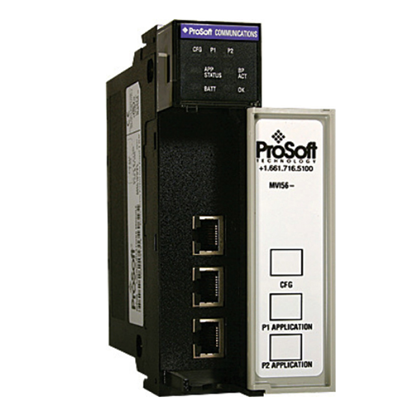

ال ProSoft MVI56-DH485 وحدة اتصال DH-485 لمنصة Rockwell Automation ControlLogix. توفر واجهة عالية السرعة بين معالجات ControlLogix وشبكات DH-485، مما يسمح بالتكامل السلس مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) القديمة من Rockwell Automation (مثل SLC 5/03) وغيرها من الأجهزة الطرفية المتوافقة مع DH-485.
