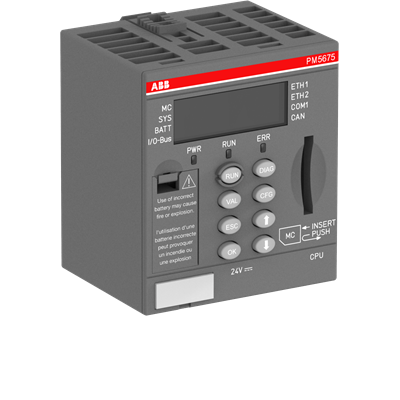

ال ABB PM5675-2ETH 1SAP151500R0378 هو وحدة معالجة عالية الأداء في سلسلة AC500 V3.تتضمن الوحدة واجهتان مستقلتان لشبكة إيثرنت (قابل للتهيئة كمفتاح داخلي)، يستطيع و RS-232/RS-485 منافذ مدمجة، ويدعم ما يصل إلى 10 وحدات إدخال/إخراج S500 محلياً مع 320 قناة رقمية أو 160 قناة تناظرية.
رقم الصنف :
PM5675-2ETHالطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germany/Sweden/Chinaميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | PM5675-2ETH |
| رقم المادة | 1SAP151500R0378 |
| عائلة المنتجات | AC500 V3 / S500 I/O |
| نوع المنتج | وحدة المعالجة (CPU) |
| المعالج | معالج متعدد النوى ARM Cortex-A53 64 بت / معالج TI ARM Cortex-A9 32 بت RISC |
| تردد ساعة المعالج | 1 جيجاهرتز |
| ذاكرة برنامج المستخدم | إجمالي 160 ميجابايت (32 ميجابايت رمز + بيانات مخصصة ديناميكيًا) |
| ذاكرة بيانات المستخدم (المخزنة مؤقتًا) | 1.5 ميجابايت (ذاكرة الوصول العشوائي الثابتة)، منها 1024 كيلوبايت محفوظة |
| قرص فلاش للمستخدم | 8 جيجابايت (غير قابلة للإزالة) |
| فتحة بطاقة الذاكرة | نعم - MC5102 (قياسي) أو MC5141 (متطلبات عالية) |
| زمن دورة التعليمات (ثنائي) | 0.002 ميكروثانية |
| مهمة دورية دنيا | 0.5 مللي ثانية |
| منفذ إيثرنت مدمج | منفذان RJ45، 10/100 Base-TX، قابلان للتكوين كمحول أو بشكل مستقل |
| منفذ التسلسل المدمج (COM1) | قابل للتكوين عبر RS-232/RS-485، بسرعة 9.6–115.2 كيلوبت/ثانية، Modbus RTU/ASCII |
| CAN المدمج | CAN 2A/2B، 50 كيلوبت/ثانية - 1 ميجابت/ثانية، CANopen Master، J1939 |
| الحد الأقصى لوحدات الإدخال/الإخراج المحلية | ما يصل إلى 10 وحدات S500/S500-eCo |
| أقصى مدخلات/مخرجات رقمية | 320 مدخل / 320 مخرج |
| أقصى مدخلات/مخرجات تناظرية | 160 مدخلاً / 160 مخرجاً |
| Modbus TCP | عميل/خادم؛ ما يصل إلى 120 عميل Modbus متوازي |
| خادم OPC UA | نعم – 30,000 بطاقة مجانية، نظام أمان متكامل |
| IEC 60870-5-104 | مدعوم (بروتوكول التحكم عن بعد) |
| DNP3 | مدعوم (حتى 15000 نقطة بيانات) |
| جهد التغذية | 24 فولت تيار مستمر (19.2–28.8 فولت) |
| الاستهلاك الحالي | 140 مللي أمبير (الوحدة وحدها)؛ 950 مللي أمبير كحد أقصى (جميع الوحدات/الإدخال/الإخراج) |
| أبعاد | 7.2 × 8.4 × 7.1 سم |
| وزن | 135 غرام (للوحدة فقط) |
| ساعة الوقت الحقيقي | نعم، مع بطارية احتياطية (TA521/TA522) |
| لغات البرمجة | ST, IL, FBD, SFC, CFC (IEC 61131-3) |
| البرامج الثابتة للنظام | متوفر ابتداءً من SystemFW 3.1.0 |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| PM5675-2ETH (1SAP151500R0378) (هذا النموذج) | معالج AC500 V3 الرائد، ذاكرة تخزين مؤقتة 160 ميجابايت، سرعة 1 جيجاهرتز، وذاكرة فلاش 8 جيجابايت | التحكم الآلي عالي الأداء، الحركة، إنترنت الأشياء |
| PM5670-2ETH (1SAP151000R0378) | معالج AC500 V3، ذاكرة تخزين مؤقتة 80 ميجابايت، سرعة 1 جيجاهرتز، ذاكرة فلاش 1 جيجابايت | تطبيقات الأداء المتوسط إلى العالي |
| PM5650-2ETH | معالج AC500 V3، ذاكرة 80 ميجابايت، سرعة 600 ميجاهرتز، ذاكرة فلاش 512 ميجابايت | تطبيقات الأداء القياسي |
| PM5630-2ETH | معالج AC500 V3، ذاكرة 8 ميجابايت، 300 ميجاهرتز، ذاكرة فلاش 128 ميجابايت | تطبيقات AC500 V3 للمبتدئين |
| TB5610-2ETH (1SAP111300R0278) | قاعدة طرفية، وحدة معالجة مركزية واحدة + فتحة اتصال واحدة، منفذي إيثرنت | قاعدة طرفية مطلوبة لجهاز PM5675 |
| TB5620-2ETH (1SAP112300R0278) | قاعدة طرفية، وحدة معالجة مركزية واحدة + فتحتان للاتصال | التطبيقات التي تتطلب توسعًا أكبر |
| TA521 | كابل محول مزود ببطارية زر لتشغيل ساعة الوقت الحقيقي الاحتياطية | بطارية احتياطية لساعة الوقت الحقيقي |
| TA522 | محول لبطارية CR2450 | خيار بطارية RTC بديل |
س1: ما هي الوظيفة الأساسية لـ PM5675-2ETH؟
إنه وحدة المعالج الرئيسية من سلسلة AC500 V3، المسؤولة عن تنفيذ برامج المستخدم، وإدارة اتصالات الإدخال/الإخراج، والتعامل مع جميع منطق التحكم في أنظمة الأتمتة المعقدة. ذاكرة المستخدم 160 ميجابايت, معالج متعدد النوى بسرعة 1 جيجاهرتز، و قرص فلاش بسعة 8 جيجابايتتم تصميمه للتطبيقات الصعبة التي تتطلب معالجة عالية السرعة وتخزين بيانات كبير.
س2: ما هي بروتوكولات الاتصال المدعومة على متن الطائرة؟
تتضمن الوحدة واجهتان مستقلتان لشبكة إيثرنت (Modbus TCP, OPC UA, IEC 60870-5-104, DNP3, HTTP/HTTPS, FTP, SMTP, NTP), منفذ تسلسلي واحد (RS-232/RS-485، Modbus RTU، ASCII)، و منفذ CAN واحد (CANopen Master, J1939, CAN 2A/2B) . يتم دعم بروتوكولات ناقل المجال الإضافية (PROFIBUS، PROFINET، EtherCAT) عبر وحدات اتصال اختيارية.
س3: ما مقدار الإدخال/الإخراج الذي يمكن توصيله محليًا؟
يدعم PM5675-2ETH ما يصل إلى 10 وحدات إدخال/إخراج S500/S500-eCo على ناقل الإدخال/الإخراج المحلي، مما يوفر حدًا أقصى من 320 مدخل/مخرج رقمي أو 160 مدخل/مخرج تناظري بالنسبة للأنظمة الأكبر حجماً، يتوفر الإدخال/الإخراج اللامركزي عبر ناقل المجال (PROFIBUS، PROFINET، EtherCAT) مع وحدات الاتصال.
س4: هل يدعم هذا المعالج التحكم بالحركة؟
نعم. يدعم PM5675-2ETH التحكم في الحركة PLCopen عبر وحدات اتصال CANopen المدمجة أو وحدات اتصال EtherCAT الاختيارية. مع وحدة EtherCAT CM، يتم دعم المحاور المتزامنة النموذجية عند زمن الدورة 0.5 مللي ثانية كما أنه يدعم مزامنة CAN لتطبيقات الحركة الأبسط.
س5: ما هي تفاصيل الطلب ودورة حياة المنتج؟
يتوفر PM5675-2ETH تحت رقم القطعة 1SAP151500R0378 ويتطلب إصدار البرنامج الثابت للنظام 3.1.0 أو أعلى الوحدة هي نشيط في كتالوج دورة حياة منتجات ABB. أ قاعدة طرفية (TB5610-2ETH أو TB5620-2ETH) يجب طلبها بشكل منفصل تختلف أسعار الموزعين اختلافًا كبيرًا، بدءًا من حوالي من 180 دولارًا أمريكيًا** (قناة الفائض/التكلفة المنخفضة) إلى **10,664 دولارًا أمريكيًا (القناة الرسمية/قناة الطلب المسبق).

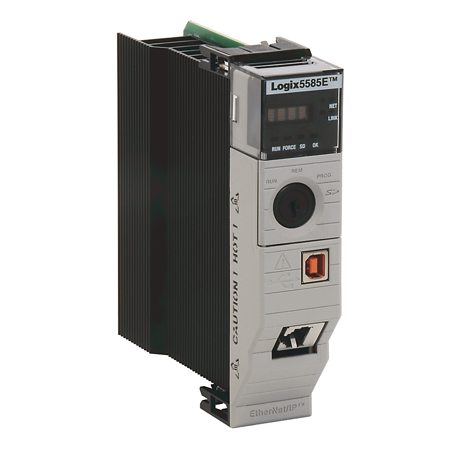

ال ألين برادلي 1756-L85E هو المعالج الرائد التابع سلسلة ControlLogix 5580، منصة التحكم الآلي القابلة للبرمجة عالية الأداء من شركة روكويل أوتوميشن.بدعم من 300 عقدة إيثرنت/آي بي, 256 محور حركة، و 128000 نقطة إدخال/إخراج رقميةتم تصميمه لتلبية متطلبات تطبيقات الأتمتة واسعة النطاق، والعمليات، والتحكم في الحركة الأكثر تطلبًا.

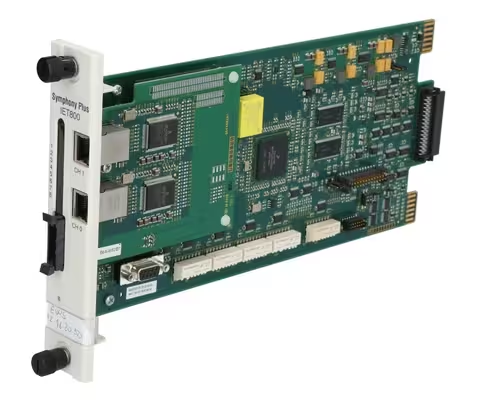

ال ABB SPIET800 هو وحدة نقل بيانات إيثرنت عالية الأداء (CIU) مصمم لشركة ABB سيمفوني بلس والإرث بيلي إنفي 90 أنظمة التحكم الموزعة (DCS). وهي بمثابة جسر الاتصال الحيوي بين الأنظمة الخاصة شبكة التحكم INFI-NET وحديث شبكات إيثرنت TCP/IPمما يتيح تبادل البيانات بسلاسة مع أجهزة الكمبيوتر المضيفة وأنظمة SCADA والتطبيقات ذات المستوى الأعلى مثل 800xA و شركة إس+ للهندسة.

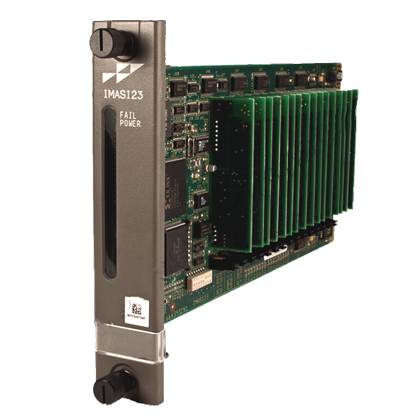

ال ABB IMASI23 هو وحدة إدخال تناظرية عالمية ذات 16 قناة مصمم لـ Symphony Plus / Harmony Rack I/O النظام (تطور منصة Bailey INFI 90 DCS). وهي بمثابة الواجهة الأمامية الحاسمة لاكتساب البيانات، حيث تقوم بتحويل الإشارات التناظرية الميدانية - بما في ذلك المزدوجات الحرارية، ومقاييس درجة الحرارة المقاومة، والميلي فولت، وإشارات التيار/الجهد عالية المستوى—إلى بيانات رقمية لوحدة التحكم.
ال ABB SPFEC12 هو وحدة إدخال تناظرية ذات 15 قناة مصمم لـ Symphony Plus S+ HR I/O (Harmony Rack) سلسلة، تعمل كبطاقة قياسية لاكتساب الإشارات التناظرية لـ بيلي إنفي 90 / صافي 90 أنظمة التحكم الموزعة (DCS). تقوم بتحويل الإشارات التناظرية الميدانية (تيار 4-20 مللي أمبير أو جهد 1-5 فولت) إلى بيانات رقمية لوحدة التحكم، مما يوفر طبقة اكتساب البيانات الأمامية الحاسمة للتحكم في العمليات في تطبيقات توليد الطاقة والبتروكيماويات والصناعات الثقيلة.

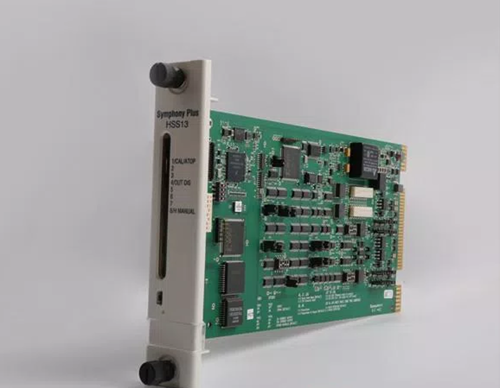

ال ABB SPHSS13 هو وحدة المؤازرة الهيدروليكية مصمم لـ سلسلة Symphony Plus HR (Harmony Rack) والإرث بيلي إنفي 90 أنظمة التحكم الموزعة (DCS). وهي بمثابة واجهة تحديد المواقع ذات الحلقة المغلقة الحرجة بين وحدة التحكم الرقمية والمشغلات الهيدروليكية في التوربينات البخارية والتوربينات الغازية والوحدات الكهرومائية.
