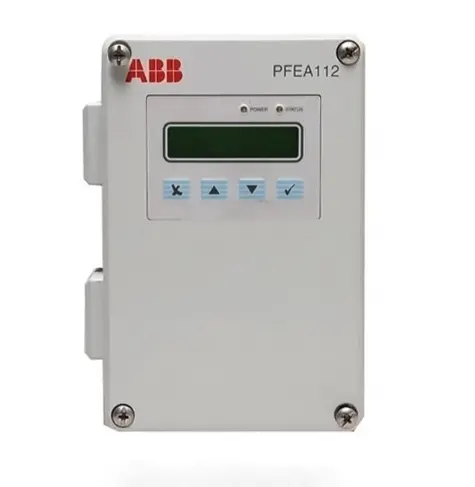

ال ABB PFEA112-65 3BSE050091R65هو وحدة إلكترونية عالية الأداء للتحكم في الشد من شركة ABB PFEA 111/112/113 سلسلة مصممة خصيصًا للدقة قياس وضبط شد الشبكة في معالجة المواد من لفة إلى لفة.تستقبل الوحدة مدخلات من خليتا تحميل من نوع بريستركتور، يوفر إشارة إثارة بتردد 330 هرتزويتواصل عبر PROFIBUS-DP للتكامل السلس مع أنظمة PLC/DCS.
رقم الصنف :
3BSE050091R65 PFEA112-65الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germany/Sweden/Chinaميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | PFEA112-65 |
| رقم المادة | 3BSE050091R65 |
| عائلة المنتجات | PFEA 111/112/113 إلكترونيات الشد |
| نوع المنتج | وحدة التحكم في الشد (إصدار IP65) |
| عدد خلايا قياس الحمل | 2 (موصل ضغط من نوع PFCL/PFTL) |
| إثارة خلية الحمل | 0.5 أمبير RMS، 330 هرتز |
| مزود الطاقة | 24 فولت تيار مستمر (18-36 فولت) / اختياري 100-240 فولت تيار متردد |
| استهلاك الطاقة | 7.5 واط (تيار مستمر) / 12 واط (تيار متردد) |
| المخارج التناظرية | 1 × -5 إلى +11 فولت؛ 1 × 0–21 مللي أمبير |
| فلاتر قابلة للتحديد | 15، 30، 75، 250، 750، 1500 مللي ثانية |
| تواصل | PROFIBUS-DP (ملف GSD: ABB_0716.GSD) |
| عرض | شاشة LCD ثنائية الأبعاد، كل منها مكونة من 16 حرفًا، مزودة بمفاتيح وظيفية. |
| فئة الحماية | IP65 / NEMA 4 (علبة محكمة الإغلاق) |
| أبعاد | الأبعاد التقريبية: 144 × 72 × 145 مم |
| وزن | حوالي 1 كجم |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +50 درجة مئوية |
| حالة دورة الحياة | نشيط |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| PFEA112-65 (3BSE050091R65) (هذا النموذج) | وحدة شد محكمة الإغلاق بمعيار IP65، وخليتي تحميل، وPROFIBUS-DP | بيئات قاسية، تركيب على الحائط |
| PFEA112-20 (3BSE050091R20) | إصدار IP20 للتركيب على سكة DIN من نفس الوحدة | تركيب لوحة التحكم |
| PFEA111-65 (3BSE050090R65) | وحدة شد أساسية، IP65، بدون PROFIBUS | قياس بسيط للتوتر بدون استخدام ناقل البيانات الميداني |
| PFEA113-65 | إصدار متقدم، يدعم 4 خلايا قياس الحمل، ومنافذ إدخال/إخراج أكثر | أنظمة التوتر المعقدة متعددة الخلايا |
| خلايا قياس الحمل PFCL/PFTL | مستشعرات شد مكبس الضغط | أجهزة الاستشعار المدخلة المطلوبة لوحدات تحليل الأنماط الفيزيائية والكيميائية |
| PFOA112-65 (3BSE050092R65) | وحدة إخراج رقمية ذات 16 قناة | توسيع الإدخال/الإخراج المصاحب |
س1: ما هي الوظيفة الأساسية لـ PFEA112-65؟
إنه وحدة إلكترونية للتوتر يوفر هذا الجهاز الإثارة لخلايا قياس الحمل من نوع Pressductor، ويعالج الإشارات المُعادة، ويُخرج قيم الشد التناظرية. وهو مصمم خصيصًا لـ التحكم في شد الشبكة في تطبيقات الورق والأفلام والرقائق المعدنية والمنسوجات والطباعة، مما يضمن الحفاظ على توتر المواد بشكل ثابت طوال عملية الإنتاج.
س2: ما الفرق بين PFEA112-65 و PFEA112-20؟
ال -65 اللاحقة تشير إلى غلاف محكم الإغلاق بمعيار IP65 مصمم لـ تركيب على الحائط أو الآلة في البيئات القاسية (الغبار، الرطوبة، الغسيل). -20 اللاحقة هي إصدار DIN-rail IP20 للتثبيت داخل خزانة التحكم.
س3: هل يدعم جهاز PFEA112-65 اتصال PROFIBUS-DP؟
نعم. يُعدّ PFEA112-65 نسخة PROFIBUS-DP من سلسلة PFEA112. وهو يستخدم ملف GSD. ABB_0716.GSD لضبط الإعدادات، ويتيح نقل قيم الشد والتشخيصات إلى وحدة تحكم منطقية قابلة للبرمجة (PLC) أو نظام تحكم موزع (DCS) عبر ناقل البيانات الميداني. لاحظ أن PFEA111 (بدون الرقم "2" في النموذج) لا يتضمن ذلك إمكانية استخدام ناقل البيانات الميداني.
س4: هل يمكن لهذه الوحدة أن تعمل بدون اتصال PROFIBUS-DP؟
نعم. تعمل مخرجات الجهد والتيار التناظرية بشكل مستقل، مما يوفر قيم الجهد حتى بدون اتصال بشبكة المجال. ومع ذلك، لن يكون التشخيص عن بُعد وتسجيل قيم الجهد عبر PROFIBUS متاحين.
س5: هل يدعم PFEA112-65 خاصية التبديل السريع؟
لا. يجب أن يكون مصدر التيار المستمر 24 فولت تم عزله قبل فصلهلا يتم دعم التبديل السريع، ويمكن أن تؤدي الارتفاعات العابرة أثناء فصل التيار الكهربائي إلى تعطيل الإلكترونيات المتصلة بخلايا الحمل.
