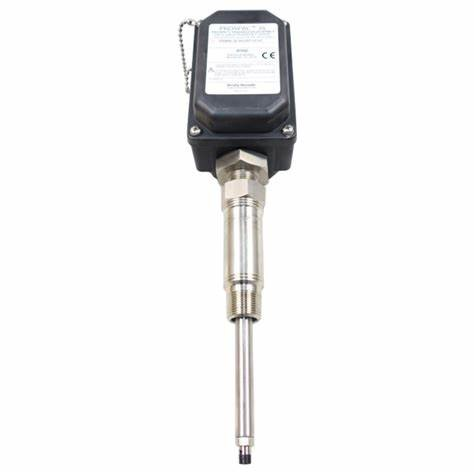

ال بنتلي، نيفادا 330880-00-0-0-03-02 هو مجموعة محول التقارب PROXPAC XL من سلسلة 3300 XL، المصممة لمراقبة إزاحة العمود والاهتزاز بدقة في الآلات الدوارة الحرجة. يجمع هذا التجميع المتكامل بين مسبار تقارب 8 مم 3300 XL و أ مستشعر Proximitor® داخل غلاف واحد متين، مما يلغي الحاجة إلى كابلات التمديد وأغلفة المستشعرات المنفصلة.
رقم الصنف :
330880-00-0-0-03-02الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
5kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| نموذج | 330880-00-0-0-03-02 |
| عائلة المنتجات | مجموعة محول التقارب 3300 XL PROXPAC XL |
| نوع المنتج | مجموعة محولات التقارب المتكاملة |
| خيار المسبار | ٠٠ = لا يوجد مسبار؛ مستشعر تقارب بدون موافقات |
| محول فاصل | ٠٠ = لا يوجد محول فاصل |
| اختراق المسبار | 0 = لا يوجد غلاف للمسبار |
| خيارات التركيب | 03 = مجموعة التركيبات متضمنة |
| خيط التثبيت | 3/4-14 NPT |
| نطاق درجة حرارة المسبار | من -60 درجة فهرنهايت إلى +350 درجة فهرنهايت (من -51 درجة مئوية إلى +177 درجة مئوية) |
| نطاق درجة حرارة الغلاف | من -60 درجة فهرنهايت إلى +212 درجة فهرنهايت (من -51 درجة مئوية إلى +100 درجة مئوية) |
| مصدر الطاقة (بدون حواجز) | من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر |
| مصدر الطاقة (مع حواجز) | من -23 فولت تيار مستمر إلى -26 فولت تيار مستمر |
| مقاومة الخرج | 50 أوم |
| تصنيف الغلاف | النوع 4X، IP66 |
| مواد البناء | كبريتيد البوليفينيلين (PPS) مع الزجاج والألياف الموصلة |
| وزن | الوزن التقريبي: 320 غرام (للوحدة)؛ 3 كيلوغرامات (للشحن) |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الشهادات | ATEX |
تفاصيل رقم القطعة (330880-AXX-BXX-CXXX-DXX-EXX):
330880 – مجموعة محول التقارب PROXPAC XL
أ (00) – المجس والموافقات: لا يوجد مجس؛ مستشعر تقارب بدون موافقات
ب (0) – محول فاصل: لا يوجد محول فاصل
ج (0) – اختراق المسبار: بدون غلاف للمسبار
د (03) – الملحقات: تتضمن مجموعة الملحقات
E (02) – سن التثبيت: 3/4-14 NPT
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 330880-28-20-45-01-02 | PROXPAC XL مع مسبار 8 مم، مسافة فاصلة 2.0 بوصة، طول المسبار 4.5 بوصة، وصلة NPT | مجموعة كاملة مزودة بمسبار لمراقبة الاهتزازات |
| 330880-28-15-35-00-02 | جهاز PROXPAC XL مزود بمسبار 8 مم، ومسافة فاصلة 1.5 بوصة، وعمق اختراق للمسبار 3.5 بوصة | تطبيقات التوربينات والضواغط القياسية |
| 330880-28-40-058-01-02 | جهاز PROXPAC XL مزود بمسبار 8 مم، مسافة فاصلة 4.0 بوصة، قدرة اختراق 5.8 بوصة، حاصل على تصنيف IP66 | بيئات التوربينات ذات درجات الحرارة العالية |
| 330880-00-0-0-03-02 (هذا النموذج) | PROXPAC XL بدون مسبار (مستشعر فقط) | مستشعر/غلاف بديل لتركيبات المجسات الحالية |
| 330180-12-00 | مستشعر تقارب احتياطي 3300 XL، طوله متر واحد، غير معتمد | استبدال الحساس لجهاز PROXPAC XL |
| 330105-02-12-10-02-00 | مسبار احتياطي 3300 XL مقاس 8 مم، باللغة الإنجليزية، غير معتمد | استبدال المجس لجهاز PROXPAC XL |
| 3500-51 | 140482-01 | 133835-02 |
| 3500/15 | 3500/45 | 3500/61 |
| 127610-01 | 140072-04 | 133843-02 |
| 125840-01 | 3500/45 | 3500/61 |
| 125840-02 | 135137-01 | 136711-02 |
| 129486-01 | 135145-01 | 3500/61 |
| 129478-01 | 126632-01 | 3500/62 |
| 133292-01 | 139554-01 | 133811-03 |
| 133300-01 | 139567-01 | 3500/62 |
| 3500/20 | 139978-01 | 136491-01 |
| 125744-02 | 139991-01 | 136499-01 |
| 125744-01 | 3500/32 | 136294-01 |
| 135031-01 | 125712-01 | 136483-01 |
| 125768-01 | 125720-01 | 137110-01 |
| 3500/22M | 3500/33 | 3500/64 مليون |
| 138607-01 | 149986-01 | 3500/65 |
س1: ما هي الوظيفة الأساسية لـ 330880-00-0-0-03-02؟
إنه مجموعة محول التقارب PROXPAC XL يوفر هذا الجهاز مراقبة دقيقة لإزاحة العمود والاهتزازات في الآلات الصناعية. ويعمل بكفاءة عالية ضمن نطاقات واسعة من درجات الحرارة وفي ظروف بيئية قاسية، حيث يضمن غلافه المتين الحاصل على تصنيف IP66 حماية طويلة الأمد واستقرار النظام. .
س2: ما الذي يجعل تصميم PROXPAC XL مختلفًا عن أنظمة المجسات التقليدية؟
يدمج جهاز PROXPAC XL مسبار 3300 XL 8 مم و مستشعر التقارب يتم دمج المكونات في غلاف واحد، مما يلغي الحاجة إلى كابلات التمديد وأغلفة Proximitor المنفصلة. يقلل هذا التصميم من تعقيد التركيب، ويقلل من نقاط الضعف المحتملة، ويبسط الصيانة. .
س3: ما هي متطلبات مصدر الطاقة لهذا التجميع؟
يتطلب التجميع من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر عند استخدامها بدون حواجز، أو من -23 فولت تيار مستمر إلى -26 فولت تيار مستمر عند استخدامها مع الحواجز. الحد الأقصى لاستهلاك التيار هو 12 مللي أمبير .
س4: ما هو إعداد الفجوة الموصى به لمجموعة المحول هذه؟
ضبط الفجوة الموصى به هو 1.27 مم (50 ميل) أو -9 فولت تيار مستمر لقياسات الاهتزاز الشعاعي وهذا يتوافق مع مواصفات نظام 3300 XL 8mm القياسي.
س5: هل هذا التجميع مناسب للتطبيقات ذات درجات الحرارة العالية؟
نعم. يعمل طرف المسبار من من -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +350 درجة فهرنهايت)، ويعمل الغلاف من من -51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت). وهذا يجعلها مناسبة لمعظم تطبيقات الآلات التوربينية، بما في ذلك التوربينات البخارية والغازية.
