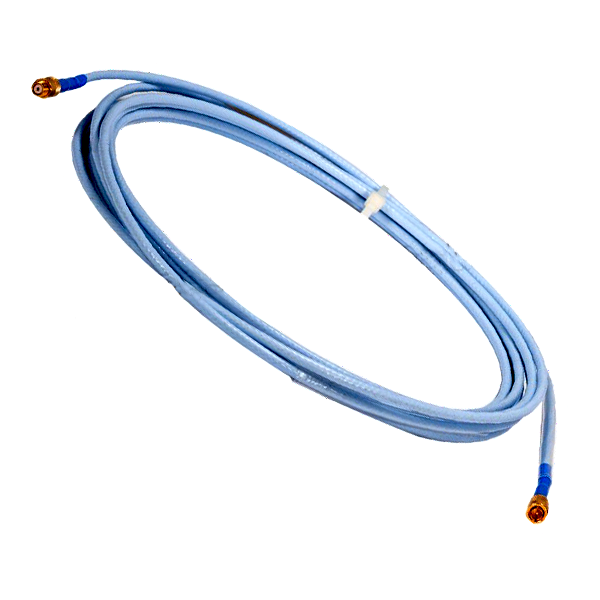

ال بنتلي، نيفادا 330130-040-00-00 هو كابل تمديد قياسي بطول 4.0 متر لـ نظام محول التقارب 3300 XL 8mm.يُعد هذا الكابل مكونًا أساسيًا لمراقبة الاهتزازات والموقع في التوربينات والضواغط والمضخات في توليد الطاقة والنفط والغاز والصناعات الثقيلة.
رقم الصنف :
330130-040-00-00الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| نموذج | 330130-040-00-00 |
| عائلة المنتجات | نظام محول التقارب 3300 XL |
| نوع المنتج | كابل تمديد قياسي |
| طول الكابل | 4.0 متر (13.1 قدم) |
| نوع الكابل | قياسي (غير مدرع، بدون نظام تحديد المواقع السائلة) |
| مقاومة | كابل ثلاثي المحاور 75 أوم (موصل مركزي + غلاف داخلي + غلاف خارجي) |
| السعة | ~69.9 بيكوفاراد/متر (إجمالي 4 أمتار ~280 بيكوفاراد) |
| نصف قطر الانحناء الأدنى | 25.4 ملم (1.0 بوصة) |
| عزل الكابلات | FEP (فلوروإيثيلين بروبيلين) |
| نوع الموصل | نظام ClickLoc™ المحوري المصغر (يُحكم باليد) |
| حماية الموصل | غير مشمول |
| الموافقات من الجهات المختصة | لا شيء (للأغراض العامة) |
| درجة حرارة التشغيل | من -51 درجة مئوية إلى +177 درجة مئوية (جسم الكابل) |
| وزن | حوالي 0.3 كجم |
| الامتثال لواجهة برمجة التطبيقات | API 670 (الطبعة الرابعة) |
| قابلية التبادل | قابلية تبادل كاملة – لا حاجة لمعايرة مطابقة |
تفاصيل رقم القطعة (330130-040-00-00) :
330130 - القاعدة: كابل تمديد قياسي 3300 XL
-040 – الطول: 4.0 متر
-00 – خيار الكابل: قياسي (غير مدرع، بدون واقي للموصل)
-00 – موافقة الجهة: غير مطلوبة
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 330130-040-02-00 | كابل قياسي بطول 4.0 متر مع واقي للموصل | حماية وصلة ClickLoc من الرطوبة/الملوثات |
| 330130-040-00-05 | كابل قياسي بطول 4.0 متر حاصل على الموافقات اللازمة للمناطق الخطرة (CSA/ATEX/IECEx) | المنشآت في المناطق الخطرة التي تتطلب شهادات اعتماد |
| 330130-040-01-00 | كابل مدرع بطول 4 أمتار مزود بواقي للموصل | الحماية الميكانيكية للكابلات في البيئات القاسية/المعرضة للتلف |
| 330130-080-00-00 | كابل تمديد قياسي بطول 8.0 متر | التركيبات على مسافات أطول |
| 330130-040-01-05 | كابل مدرع بطول 4.0 متر حاصل على الموافقات اللازمة للمناطق الخطرة | منطقة خطرة + حماية ميكانيكية |
| 330180-50-00 | مستشعر Proximitor® 3300 XL، طول النظام 5 أمتار | المستشعر المطلوب لنظام بطول 5 أمتار (مسبار بطول متر واحد + وصلة تمديد بطول 4 أمتار) |
| 330101-00-20-10-02-00 | مسبار تقارب 3300 XL بقطر 8 مم، وكابل بطول 1.0 متر | مكون المسبار الذي يحتاج إلى كابل التمديد هذا |
س1: ما هي الوظيفة الأساسية لـ 330130-040-00-00؟
يربط هذا الجهاز مسبار 3300 XL بمستشعر Proximitor الخاص به، وينقل إشارة المسبار لمراقبة الاهتزاز والموقع على الآلات الدوارة. .
س2: ما هي أنظمة 3300 XL التي يمكن استخدام هذا الكابل معها؟
وهو متوافق مع أنظمة محولات التقارب 3300 XL 8 مم، يستخدم مع مجسات 8 مم (سلسلة 330101/330103) ومجسات Proximitor (سلسلة 330180) . إنها لا متوافق مع أنظمة 11 مم (سلسلة 330730).
س3: ماذا تعني اللواحق "-00-00" في رقم القطعة؟
الأول "-00" يشير كابل قياسي (غير مدرع، بدون واقي للموصل). الثاني "-00" يشير لا توجد موافقات من أي جهة. (للاستخدام العام، وليس للمناطق الخطرة) .
س4: ما هو الحد الأقصى لطول الكابل الإجمالي لنظام محول الطاقة 3300 XL؟
يجب أن يتطابق الطول الإجمالي للكابل (كابل المجس + كابل التمديد) مع طول النظام المقدر لجهاز Proximitor على سبيل المثال، يتطلب مسبار بطول 1.0 متر مع وصلة تمديد بطول 4.0 متر ما يلي: جهاز قياس التقارب 5.0 متر (330180-50-00). قد تتسبب المكونات غير المتطابقة في حدوث أخطاء في القياس.
س5: هل يمكنني استبدال كابل 330130-040-00-00 التالف بأي كابل محوري؟
لا. يستخدم نظام 3300 XL كابل ثلاثي المحاور 75 أوم بخصائص محددة للسعة والمقاومة. فقط كابل تمديد Bently Nevada 330130 الأصلي من سلسلة 330130 سيحافظ على أداء النظام المُعاير وتوافقه مع معيار API 670.
