لوحة واجهة مرنة جديدة من نوع SMC من شركة Allen Bradley، رقم الموديل 80190-440-03-R، متوفرة الآن.

لوحة واجهة مرنة جديدة من نوع SMC من شركة Allen Bradley، رقم الموديل 80190-440-03-R، متوفرة الآن.

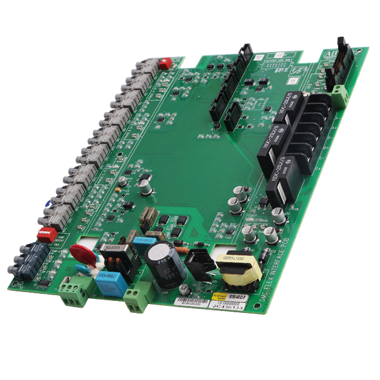

ال ألين برادلي 80190-440-03-R هو لوحة واجهة SMC المرنة مصمم لسلسلة وحدات التحكم الذكية في المحركات SMC Flex (Bulletin 150). يضمن ذلك تسارعًا وتباطؤًا سلسًا للمحركات الصناعية، ويدعم ميزات متقدمة مثل التحكم في المضخة، والبدء/الإيقاف الناعم، والكبح الإلكتروني للمحرك.

  • رقم الصنف :

    80190-440-03-R

  • الطلب (الحد الأدنى للكمية) :

    1 Piece

  • قسط :

    EXW

  • منشأ المنتج :

    USA / Mexico

  • ميناء الشحن :

    Wuhan

  • مهلة :

    3~5 days

  • وزن :

    5kg

  • تفاصيل المنتج



    مواصفةوصف
    الشركة المصنعةألين برادلي / روكويل أوتوميشن
    نموذج80190-440-03-R
    نوع المنتجلوحة الدوائر المطبوعة ذات واجهة SMC المرنة
    خط الإنتاجوحدة التحكم الذكية في المحركات SMC Flex (النشرة 150)
    وظيفةواجهة الإشارة، ومنطق تشغيل بوابة SCR، وجسر الاتصال
    التوافقمشغلات بدء التشغيل الناعمة من سلسلة SMC Flex (النشرة 150) وسلسلة SMC-50
    فئة الجهدتُستخدم عادةً في أنظمة 200 فولت - 600 فولت
    التصنيف الحاليمصمم للإطارات ذات التيار العالي (مثل الإطار 3 أو 4 أو 5)
    التركيبتثبيت داخلي على الهيكل باستخدام فواصل
    الاتصالرؤوس كابلات الشريط متعددة الأطراف ومحطات توصيل البوابة
    منفذ الاتصالواجهة DPI (واجهة الأجهزة الطرفية لمحرك الأقراص) المدمجة
    درجة حرارة التشغيلمن 0 درجة مئوية إلى +50 درجة مئوية (من 32 درجة فهرنهايت إلى +122 درجة فهرنهايت)
    درجة حرارة التخزينمن -40 درجة مئوية إلى +85 درجة مئوية
    رطوبة التشغيلحتى 80% (بدون تكثيف)
    ارتفاع التركيبيصل ارتفاعه إلى 1000 متر فوق مستوى سطح البحر
    وزنالوزن الصافي: 0.43 كجم تقريبًا (0.95 رطل)؛ وزن الشحن: 3.0 كجم تقريبًا (6.6 رطل)
    أبعاد22.8 سم × 15.2 سم × 4.5 سم
    امتثالUL، CSA، CE (عند تركيبها في المعدات الأصلية)
    بلد المنشأالولايات المتحدة الأمريكية / المكسيك
    حالة دورة الحياةتم إيقاف إنتاجه – متوفر كقطع غيار/بديل

    توصيات بشأن نماذج المنتجات ذات الصلة



    نموذجوصفالتطبيق النموذجي
    80190-440-02-Rلوحة واجهة المراجعة البديلةبديل لوحدات المراجعة السابقة
    150-SCMD1وحدة تحكم بديلة مرنة من SMCاستبدال وحدة التحكم بالكامل
    150-F135NBDوحدة التحكم الإلكترونية SMC Flex 135Aمُشغِّل تشغيل ناعم كامل لتطبيقات 135 أمبير
    150-F251NBDوحدة التحكم الذكية في المحرك SMC Flex 251Aمُشغِّل تشغيل ناعم كامل لتطبيقات 251A
    150-F85NBDوحدة تحكم المحرك SMC Flex 85Aمُشغِّل تشغيل ناعم كامل لتطبيقات 85 أمبير
    20-COMM-Eوحدة اتصال إيثرنت/آي بيالتكامل الشبكي عبر منفذ DPI
    20-COMM-Dوحدة اتصال ديفايس نتتكامل شبكة DeviceNet
    20AD040A0AYNANC01756-L741747-L552C
    20BC037AOAYNANCO1756-EN2T1785-L40L
    20AC8P7A0 AYNANCO1756-EN2TR2094-BM01-S
    2711P-K6M20D1756-RM21769-L33ERM
    2711P-T10C22D9P1756-PAR21769-OF8C
    2711-K10C31756-A41769-IF8
    2711-K5A21756-RMC11769-IF16C
    2711-K5A201756-PAR21769-IR6
    2711P-T10C4D81756-N21769-OW16
    2711P-T7C22D9P1756-A101769-PA4
    2711P-RP8D1756-IF161747-L553/C
    2711P-T12W22D9P1756-OF81783-LMS8
    2711P-T7C21DBS1756-IB161783-USBT
    2711PT15C21D8S1756-OB161784-CF64
    2711P-T10C21D8S1756-TBCH1734-OE2C
    2711P-T12C4D81756-TBNH1734-IR2E
    2711P-RDT10C1756 L83E1734-OB8S
    2711P-K10C4D81756 IF8HMVI56E-MNET

    الدفع والتسليم

    الأسئلة الشائعة

    س1: ما هي الوظيفة الأساسية لـ 80190-440-03-R؟

    إنه لوحة واجهة يُستخدم هذا الجهاز في مُشغّلات بدء التشغيل الناعمة من نوع SMC Flex. وتتمثل وظيفته الأساسية في إدارة إشارات التشغيل لمقومات السيليكون المُتحكَّم بها (SCRs) وتنسيق البيانات بين قسم الطاقة ووحدة التحكم الرئيسية. ويعمل كجسر اتصال وتحكم بالغ الأهمية داخل مُشغّل بدء التشغيل الناعم.

    س2: هل يمكن استبدال هذه اللوحة أثناء التشغيل؟

    لا. يجب استبدال لوحات الواجهة فقط عندما يكون تجميع SMC-Flex تم فصل الطاقة بالكاملانتظر من 5 إلى 10 دقائق على الأقل بعد فصل الطاقة للسماح للمكثفات الداخلية بتفريغ شحنتها قبل إجراء الصيانة. استخدم دائمًا سوارًا مضادًا للكهرباء الساكنة ومؤرضًا، وامسك اللوحة من حوافها فقط.

    س3: ما هي الأعراض الشائعة لعطل في لوحة الواجهة؟

    تشمل علامات الفشل الشائعة ما يلي:

    • أخطاء "البوابة العطلية" (أعطال F1 أو F2)

    • منحدرات انطلاق غير متناسقة

    • انقطاع كامل للاتصال بين وحدة واجهة المستخدم (HIM) وقسم الطاقة

    • فشل في الشحن المسبق أو الاتصال الداخلي

    س4: هل تتطلب هذه اللوحة تحديثات للبرامج الثابتة؟

    لا. تحتوي اللوحة على لا يوجد برنامج ثابت قابل للبرمجة أو ذاكرة فلاش. تتم جميع عمليات تفسير المنطق في وحدة التحكم SMC-Flex المتصلة. ولا تظهر مخاوف التوافق إلا عند إقرانها بوحدات تحكم SMC-Flex محدثة.

    س5: ما الفرق بين 80190-440-03-R و 80190-440-02-R؟

    ال 80190-440-03-R هو أحدث مراجعة لوحة التوصيل. الـ 80190-440-02-R هذه هي النسخة السابقة. يشير اللاحق "-R" عادةً إلى جزء مُعدَّل أو "قابل للتجديد"، ويُستخدم غالبًا في صيانة وإصلاح وحدات التحكم في المحركات عالية القدرة. كلا النسختين متشابهتان وظيفيًا، لكن النسخة -03-R تتضمن دوائر مُحدَّثة وتوافقًا مُحسَّنًا مع البرامج الثابتة الأحدث لوحدة التحكم.
