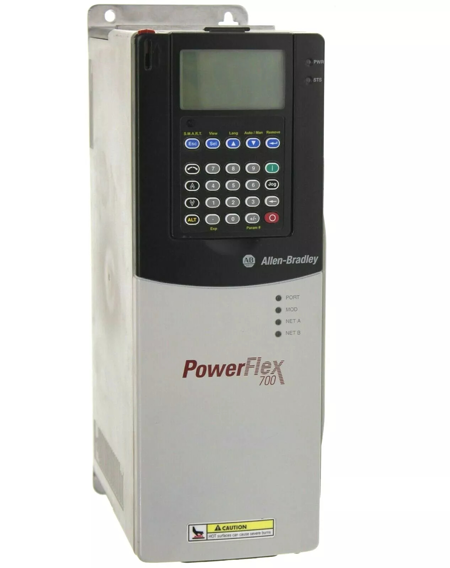

ال ألين برادلي 20BD5P0A3AYNAEC1 هو محرك تيار متردد بتردد قابل للتعديل من سلسلة PowerFlex 700 مصمم للتحكم الدقيق في المحركات في التطبيقات الصناعية. يعمل على 480 فولت تيار متردد، ثلاثي الأطوار يوفر هذا المحرك الطاقة اللازمة. 3 حصان للخدمة العادية (2 حصان للخدمة الشاقة) بتيار خرج يبلغ 5 أمبير ومثير للإعجاب معدل كفاءة 97.5%.
رقم الصنف :
20BD5P0A3AYNAEC1الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Chinaميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
5kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | ألين برادلي / روكويل أوتوميشن |
| نموذج | 20BD5P0A3AYNAEC1 |
| عائلة المنتجات | باور فليكس 700 |
| نوع المنتج | محرك تيار متردد بتردد قابل للتعديل |
| جهد الدخل | 480 فولت تيار متردد، ثلاثي الأطوار |
| تيار الخرج | 5 أمبير |
| الطاقة العادية | 3 حصان |
| قوة عالية التحمل | 2 حصان |
| نطاق جهد الخرج | من 0 إلى 460 فولت تيار متردد |
| طريقة التحكم | التحكم المتجهي مع مدخلات/مخرجات 24 فولت |
| كفاءة | 97.5% |
| انقطاع التيار الكهربائي | 93 غرباً |
| مكابح IGBT | تم التثبيت |
| مقاومة الفرامل الداخلية | غير مشمول |
| تعليق | المشفر القياسي |
| واجهة المستخدم | شاشة LCD مزودة بلوحة مفاتيح رقمية كاملة |
| تواصل | وحدة فحص الحزم العميق (DPI) عبر بروتوكول الإنترنت (Ethernet/IP) |
| تصنيف الغلاف | IP20 / NEMA النوع 1 |
| الأبعاد (العرض × الارتفاع × العمق) | 4.33 × 13.23 × 7.87 بوصة (110 × 336 × 200 مم) |
| وزن | 11.5 رطل (5.22 كجم) - للقيادة فقط |
| الوزن التقديري للشحن | 18 رطلاً (8.16 كجم) |
| حالة دورة الحياة | تم إيقاف إنتاجه (اعتبارًا من 30 نوفمبر 2023) |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 20BD5P0A3AYNAEC1 (هذا النموذج) | باور فليكس 700، 3 حصان، 480 فولت تيار متردد، تحكم متجهي، إيثرنت/IP | نظام تحكم قياسي في المحركات مع تكامل الشبكة |
| 20BD8P0A3AYNAED0NNAE | باور فليكس 700، تصنيف طاقة أعلى مع ميزات مماثلة | التطبيقات التي تتطلب قوة حصانية أكبر |
| 20BD011A3AYNAEC1NNAD | باور فليكس 700، 7.5 حصان، 480 فولت تيار متردد، 11 أمبير | تطبيقات المحركات الأكبر حجماً |
| باور فليكس 755TS | الاستبدال الموصى به – محرك من الجيل التالي بميزات محسّنة | مسار الترقية لطراز PowerFlex 700 المتوقف إنتاجه |
| سلسلة باور فليكس 750 | عائلة بديلة حديثة ذات كفاءة طاقة محسّنة | عمليات التثبيت الجديدة التي تتطلب الامتثال لمعيار IE2 |
| 20F11 ND 040 AA0NNNNN | HI 1756-WS | RDCU-02C |
| 20G1ANC367JA0NNNNN | HI1756-2WS | ACS580-01-169A-4 |
| 20F1ANC302JN0NNNNN | 1756-L82ES | IE-3300-8T2S-E |
| 20G11NC022AA0NNNNN | 1756-IRT8I | 22C-D-038 A103 |
| 20BC140A0AYNANCO | 1756-OF8H | 22C-D-060 A103 |
| 20BC105A0AYNANCO | 1756-IF16H | 22C-D-088 A103 |
| 20BC056A0AYNANCO | 1756-L71 | 5069-L3100ERM |
| 20AC030A0AYNANC0 | 1756-L72 | 5069-L310ERM |
| 20BC140A0AYNANC0 | 1756-L73 | 5069-L310ERS2 |
| 20AD040A0AYNANC0 | 1756-L74 | 1747-L552C |
| 20BC037AOAYNANCO | 1756-EN2T | 1785-L40L |
| 20AC8P7A0 AYNANCO | 1756-EN2TR | 2094-BM01-S |
س1: هل لا تزال سلسلة PowerFlex 700 قيد الإنتاج؟
لا. أعلنت شركة روكويل أوتوميشن أن محرك التيار المتردد PowerFlex 700 تم إيقاف إنتاجه اعتبارًا من 30 نوفمبر 2023 البديل الموصى به هو باور فليكس 755TS عائلة محركات الأقراص. تدعم أداة تحويل محركات الأقراص PowerFlex عملية الترقية من محركات PowerFlex 700 المزودة بنظام التحكم المتجهي إلى محركات PowerFlex 755TS .
س2: ما الفرق بين تصنيفات الخدمة العادية وتصنيفات الخدمة الشاقة؟
يحتوي الطراز 20BD5P0A3AYNAEC1 على معدل التشغيل العادي 3 حصان و أ قدرة تحمل عالية تبلغ 2 حصان . الخدمة العادية مناسبة للتطبيقات ذات أحمال عزم الدوران الثابتة مثل المراوح والمضخات، بينما الخدمة الشاقة مصممة لتطبيقات عزم الدوران العالي عند بدء التشغيل مثل السيور الناقلة والكسارات.
س3: هل يتضمن هذا المحرك مقاومة فرامل داخلية؟
لا. يحتوي محرك الأقراص على تم تركيب وحدة IGBT للفرامللكن لا يشمل المنتج مقاومة الفرامل الداخلية بالنسبة للتطبيقات التي تتطلب الكبح الديناميكي، يجب طلب مقاومة الكبح الخارجية بشكل منفصل.
س4: ما هي بروتوكولات الاتصال التي يدعمها هذا المحرك؟
يتضمن هذا النموذج وحدة اتصال إيثرنت/IP DPI للتكامل السلس مع شبكات الأتمتة الحديثة تتوافق سلسلة PowerFlex 700 أيضًا مع مجموعة واسعة من محولات الاتصال DPI من Allen-Bradley، بما في ذلك DeviceNet وControlNet وPROFIBUS وModbus. .
س5: ما هي أبعاد ووزن هذا القرص الصلب؟
قياسات القيادة عرض 4.33 بوصة × ارتفاع 13.23 بوصة × عمق 7.87 بوصة (110 × 336 × 200 مم). يزن محرك الأقراص نفسه 11.5 رطل (5.22 كجم)، بينما يبلغ الوزن الإجمالي المقدر مع التغليف 18 رطلاً (8.16 كجم)
