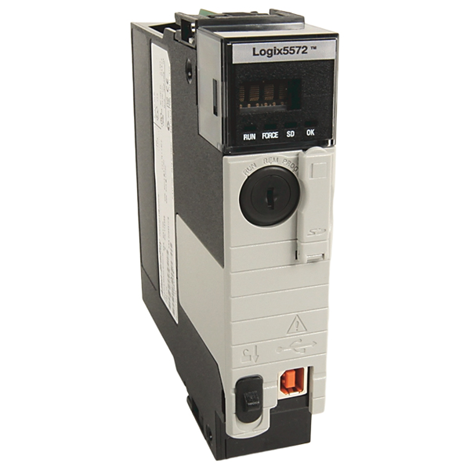

ال ألين برادلي 1756-L72 هو وحدة التحكم الآلي القابلة للبرمجة ControlLogix 5572 يضم ذاكرة المستخدم 4 ميجابايت و ذاكرة الإدخال/الإخراج 0.98 ميجابايتيدعم حتى 128000 نقطة إدخال/إخراج رقمية و 4000 نقطة إدخال/إخراج تناظريةمما يجعله مثالياً لتطبيقات الأتمتة الصناعية متوسطة إلى كبيرة الحجم.
رقم الصنف :
1756-L72الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
5kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | روكويل أوتوميشن (ألين برادلي) |
| نموذج | 1756-L72 |
| عائلة المنتجات | ControlLogix 5572 |
| نوع المنتج | وحدة التحكم الآلي القابلة للبرمجة (PAC) |
| ذاكرة المستخدم | 4 ميجابايت |
| ذاكرة الإدخال/الإخراج | 0.98 ميجابايت |
| الذاكرة غير المتطايرة | بطاقة ذاكرة SD سعة 1 جيجابايت (1784-SD1) مرفقة؛ قابلة للترقية باستخدام 1784-SD2 |
| أقصى عدد من المدخلات والمخرجات الرقمية | 128,000 نقطة |
| أقصى عدد من المدخلات/المخرجات التناظرية | 4000 نقطة |
| مهام وحدة التحكم | 32 مهمة كحد أقصى (مستمرة، دورية، حدثية) |
| البرامج لكل مهمة | يصل عدد البرامج إلى 1000 برنامج لكل مهمة (Logix Designer الإصدار 24 أو أحدث) |
| منافذ مدمجة | 1 × منفذ USB 2.0 من النوع B (للبرمجة فقط) |
| الاتصالات المحلية | سرعة كاملة USB 2.0 |
| عرض | شاشة LCD مدمجة لعرض معلومات التشخيص ووقت التشغيل |
| تبديد الطاقة | 2.5 واط |
| سحب التيار من اللوحة الخلفية | 800 مللي أمبير عند 5.1 فولت تيار مستمر؛ 5 مللي أمبير عند 1.2 فولت تيار مستمر |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة النسبية | من 5% إلى 95% (بدون تكثيف) |
| فتحات الهيكل | 1 |
| وزن | حوالي 0.25 كجم |
| برامج البرمجة | برنامج Studio 5000 Logix Designer الإصدار 20 أو أحدث |
| حالة دورة الحياة | نشيط |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 1756-L71 | ControlLogix 5571 مع 2 ميجابايت ذاكرة المستخدم | تطبيقات أصغر حجماً تتطلب ذاكرة أقل |
| 1756-L73 | ControlLogix 5573 مع 8 ميجابايت ذاكرة المستخدم | تطبيقات أكبر ذات منطق أكثر تعقيدًا |
| 1756-L74 | ControlLogix 5574 مع 16 ميجابايت ذاكرة المستخدم | تطبيقات متطورة وكثيفة البيانات |
| 1756-L75 | ControlLogix 5575 مع 32 ميجابايت ذاكرة المستخدم | الحد الأقصى لمتطلبات الذاكرة للأنظمة واسعة النطاق |
| 1756-L72S | وحدة تحكم الأمان GuardLogix مع ذاكرة احتياطية بسعة 4 ميجابايت + 2 ميجابايت | التطبيقات التي تتطلب تحكمًا متكاملًا في السلامة |
| 1756-L72EROM | نسخة مدرعة مع منفذ إيثرنت/IP مزدوج و 4 ميجابايت ذاكرة | تطبيقات البيئات القاسية أو التطبيقات على الآلة |
| 1756-ESMCAP | وحدة تخزين الطاقة (تحل محل بطارية الليثيوم) | الاحتفاظ بالذاكرة دون الحاجة إلى صيانة البطارية |
س1: ما هي سعة ذاكرة المستخدم لجهاز 1756-L72؟
يحتوي طراز 1756-L72 على ذاكرة المستخدم 4 ميجابايت و ذاكرة الإدخال/الإخراج 0.98 ميجابايتيشتمل جهاز التحكم أيضًا على بطاقة ذاكرة رقمية آمنة (SD) بسعة 1 جيجابايت (1784-SD1) الذي يوفر ذاكرة غير متطايرة لتخزين البرامج وتسجيل البيانات .
س2: هل يحتوي جهاز 1756-L72 على منفذ إيثرنت مدمج أو منافذ اتصال أخرى؟
لا. مثل جميع وحدات التحكم القياسية من سلسلة 1756-L7x، فإن وحدة التحكم 1756-L72 تحتوي فقط على منفذ برمجة USB 2.0 مدمج. أما بالنسبة للاتصال بالشبكة، فيجب عليك تثبيت وحدات اتصال منفصلة مثل 1756-EN2T (إيثرنت/آي بي)، 1756-CN2 (ControlNet) أو 1756-DNB (DeviceNet) في نفس الهيكل .
س3: ما هو البرنامج المطلوب لبرمجة 1756-L72؟
تتم برمجة وحدة التحكم باستخدام برنامج Studio 5000 Logix Designer الإصدار 20 أو أحدثقد تدعم الإصدارات السابقة من RSLogix 5000 وحدة التحكم أيضًا، وذلك بحسب الإصدار المحدد. تتطلب وحدة التحكم إصدار البرنامج الثابت 20.012 أو أحدث. .
س4: هل يحتاج جهاز 1756-L72 إلى بطارية لنسخ الذاكرة احتياطياً؟
لا. يستخدم طراز 1756-L72 وحدة تخزين الطاقة (ESM)، وتحديداً 1756-ESMCAPبدلاً من بطارية الليثيوم التقليدية. وهذا يلغي مشاكل صيانة البطارية والتخلص البيئي المرتبطة ببطاريات الليثيوم. توفر بطاقة الذاكرة SD بسعة 1 جيجابايت أيضًا مساحة تخزين غير متطايرة لعمل نسخ احتياطية للبرامج .
س5: ما الفرق بين 1756-L72 و 1756-L72S؟
ال 1756-L72 هو وحدة تحكم ControlLogix قياسية للتطبيقات غير المتعلقة بالسلامة. 1756-L72S هو وحدة التحكم الآمنة GuardLogix ذلك يوفر ذاكرة قياسية سعة 4 ميجابايت بالإضافة إلى ذاكرة احتياطية سعة 2 ميجابايتمما يتيح وظائف السلامة المتكاملة حتى SIL 3 و PLe بالإضافة إلى التحكم القياسي.
