ال ABB PM891K02 3BSE053240R1هو مجموعة وحدة معالجة زائدة لـ عائلة وحدات التحكم AC 800M ضمن نظام ABB Ability™ 800xA. وهو وحدة التحكم الأعلى أداءً في سلسلة AC 800M، ويتميز بـ معالج باور بي سي MPC8270 بسرعة 450 ميجاهرتز مع ذاكرة وصول عشوائي (RAM) بسعة 256 ميجابايت (199.233 ميجابايت متاحة للتطبيق) وتسليمها 0.043 مللي ثانية لكل 1000 عملية منطقية — الأسرع في فئتها.
رقم الصنف :
3BSE053240R1 PM891K02الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germany/Sweden/Chinaميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | PM891K02 |
| رقم المادة | 3BSE053240R1 |
| عائلة المنتجات | AC 800M / System 800xA |
| نوع المنتج | مجموعة وحدة المعالجة الاحتياطية |
| المعالج | MPC8270 (PowerPC)، 450 ميجاهرتز |
| الذاكرة (RAM) | إجمالي المساحة 256 ميجابايت؛ منها 199.233 ميجابايت متاحة للتطبيق |
| الأداء (1000 عملية منطقية) | 0.043 مللي ثانية |
| التكرار | وحدة المعالجة المركزية، ناقل CEX، واجهات الاتصال، وحدة الإدخال/الإخراج S800؛ زمن التبديل ≤ 10 مللي ثانية |
| منافذ إيثرنت | منفذان RJ45 (CN1، CN2)، بسرعة 10/100 ميجابت في الثانية |
| منفذ تسلسلي | 1 x RJ45 (COM4، معزول، لأداة التكوين) |
| واجهة التخزين | واجهة رقمية آمنة (SD)؛ لا يوجد بطارية داخلية |
| سعة حافلات CEX | ما يصل إلى 12 وحدة اتصال لكل وحدة |
| سعة الإدخال/الإخراج S800 | 7 مجموعات عبر ناقل الوحدات الضوئية (كل مجموعة تصل إلى 12 وحدة) |
| مزود الطاقة | 24 فولت تيار مستمر (19.2–30 فولت تيار مستمر) |
| الاستهلاك الحالي | اكتب. 660 مللي أمبير/الحد الأقصى. 750 مللي أمبير @ 24 فولت |
| تبديد الطاقة | نموذجي 15.8 واط |
| درجة حرارة التشغيل | من -25 درجة مئوية إلى +70 درجة مئوية |
| فئة الحماية | IP20 |
| الأبعاد (العرض × الارتفاع × العمق) | 174 مم × 186 مم × 94 مم |
| وزن | الوزن التقريبي: 4 كجم (مجموعة كاملة) |
| حالة دورة الحياة | نشط (PM300) |

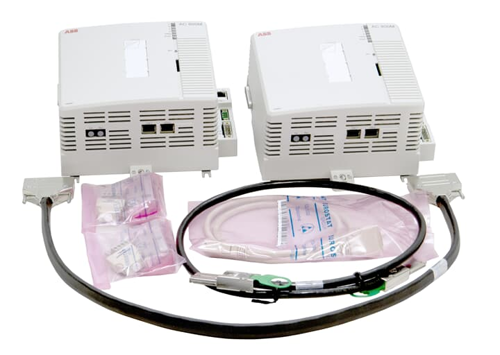

محتويات الطقم (PM891K02):
وحدتا معالجة PM891K01
كابل تمديد ناقل البيانات CEX-Bus TK850V007 عدد 1
كابل واحد لربط البيانات TK855 RCU
كابل واحد لربط وحدة التحكم عن بعد TK856
ملاحظة هامة: ال BC810K02 وحدة الربط البيني لحافلة CEX هي غير مشمول موجود في المجموعة. يجب طلبه بشكل منفصل لتمكين الاستبدال السريع لوحدات معالج PM891 .
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| PM891K02 (3BSE053240R1) (هذا النموذج) | مجموعة احتياطية، 2 × PM891K01، 450 ميجاهرتز، 256 ميجابايت | التحكم في العمليات الاحتياطية بأعلى أداء |
| PM891K01 | وحدة معالجة واحدة، 450 ميجاهرتز، 256 ميجابايت | تطبيقات عالية الأداء غير متكررة |
| PM866AK02 (3BSE081637R1) | مجموعة احتياطية، 2 × PM866AK01، 133 ميجاهرتز، 64 ميجابايت | تطبيقات متوسطة المدى ذات استخدام زائد |
| PM867K02 (3BSE081638R1) | مجموعة أدوات عالية التكامل ذات فائض، حاصلة على شهادة SIL3 | أنظمة احتياطية بالغة الأهمية للسلامة |
| BC810K02 (3BSE031155R1) | وحدة الربط البيني لحافلة CEX | مطلوب للتكرار أثناء التبديل السريع (غير مشمول) |
| CI854BK01 (3BSE069449R1) | واجهة اتصال PROFIBUS DP-V1 | توسيع نطاق ناقل البيانات الميداني |
| CI867AK01 (3BSE092689R1) | واجهة اتصال Modbus TCP | تكامل Modbus القائم على الإيثرنت |
س1: ما هي الوظيفة الأساسية لـ PM891K02؟
إنه مجموعة وحدات معالجة احتياطية عالية الأداء لمنصة التحكم AC 800M. يقوم بتنفيذ منطق التحكم، وإدارة معالجة البيانات، وتنسيق الاتصال مع وحدات الإدخال/الإخراج في نظام ABB Ability™ 800xA. يضمن التكوين الاحتياطي تشغيل متواصل في العمليات الحيوية مثل توليد الطاقة، وإنتاج النفط والغاز، وإنتاج المواد الكيميائية.
س2: ما الذي تتضمنه مجموعة PM891K02؟
تتضمن المجموعة وحدتا معالجة PM891K01, كابل تمديد ناقل البيانات CEX-Bus TK850V007 عدد 1, كابل واحد لربط البيانات TK855 RCU، و كابل واحد لربط وحدة التحكم عن بعد TK856. لا يشمل المنتج BC810K02 ويجب طلبها بشكل منفصل لإمكانية التبديل السريع.
س3: كيف تعمل خاصية التكرار؟
وحدتا معالجة من طراز PM891K01 تعملان في تكوين الاستعداد الساخنيقوم المعالج الرئيسي بمعالجة جميع المهام بينما يقوم المعالج الاحتياطي بمزامنة البيانات في الوقت الفعلي. في حال تعطل المعالج الرئيسي، يتولى المعالج الاحتياطي المهمة. ≤10 مللي ثانية دون مقاطعة اتصالات الإدخال/الإخراج الميدانية أو واجهة المستخدم الرسومية.
س4: هل يحتاج جهاز PM891 إلى بطارية؟
لا. على عكس معالجات AC 800M السابقة، فإن معالج PM891 لا يحتوي على بطارية داخليةيستخدم واجهة رقمية آمنة (SD) لتخزين البرامج الثابتة والبيانات. ويتم الحفاظ على ساعة الوقت الحقيقي عبر مصدر طاقة النظام.
س5: ما هي التطبيقات النموذجية لهذا المتحكم؟
يُستخدم PM891K02 في النفط والغاز (التحكم في العمليات في المراحل الأولية والنهائية)، توليد الطاقة (التحكم في الغلاية والتوربين)، المواد الكيميائية والبتروكيميائية (التحكم في المفاعل والتقطير)، المستحضرات الصيدلانية (العمليات الدفعية والمستمرة)، و علم المعادن (التحكم في الفرن ومطحنة الدرفلة).
