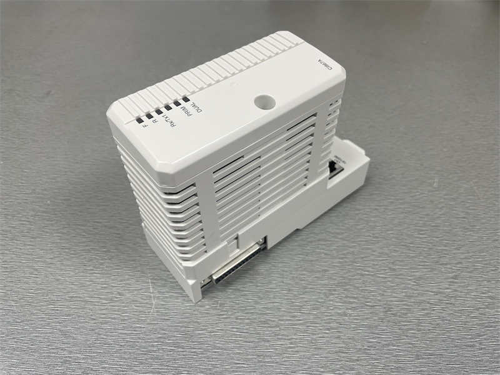

ال ABB CI867AK01 3BSE092689R1هو مجموعة واجهة اتصال Modbus TCP مصمم لـ عائلة وحدات التحكم AC 800M في داخل النظام 800xA نظام تحكم موزع.وهو بمثابة بوابة عالية الأداء تربط وحدة التحكم بأجهزة إيثرنت تابعة لجهات خارجية، بما في ذلك وحدات التحكم المنطقية القابلة للبرمجة (PLCs) ومحركات التردد المتغير وأجهزة التحليل وأنظمة SCADA.
رقم الصنف :
3BSE092689R1 CI867AK01الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | CI867AK01 |
| رقم المادة | 3BSE092689R1 |
| عائلة المنتجات | AC 800M / System 800xA |
| نوع المنتج | وحدة واجهة اتصال Modbus TCP |
| بروتوكول الاتصال | مودبوس تي سي بي/آي بي (وضع العميل والخادم) |
| منافذ إيثرنت | منفذان RJ45، سرعة 10/100 ميجابت في الثانية |
| بورت سبيد | القناة 1: وضع الإرسال والاستقبال المتزامن 100 ميجابت في الثانية؛ القناة 2: وضع الإرسال والاستقبال غير المتزامن 10 ميجابت في الثانية |
| أقصى الأجهزة التابعة | 70 لكل وحدة |
| أجهزة ماكس ماستر | 8 لكل وحدة |
| الحد الأقصى لاتصالات TCP | ما يصل إلى 32 اتصالاً متزامناً |
| دعم التكرار | نعم (وضع الاستعداد الساخن) |
| تبديل سريع | نعم |
| مزود الطاقة | 24 فولت تيار مستمر عبر ناقل CEX |
| درجة حرارة التشغيل | من -25 درجة مئوية إلى +70 درجة مئوية |
| فئة الحماية | IP20 |
| الأبعاد (العرض × الارتفاع × العمق) | 59 مم × 186 مم × 127.5 مم |
| وزن | حوالي 0.7 كجم |
| قاعدة تثبيت | TP867 (مضمن) |
| توافق النظام | 800xA 6.0.3.3 / 6.1.1؛ Compact Control Builder 6.0.0-3 / 6.1.1+ |
| الشهادات | CE، RoHS، IEC 61850 |
| حالة دورة الحياة | نشيط |
محتويات المجموعة (CI867AK01):
وحدة واجهة اتصال CI867A واحدة
1 × لوحة قاعدة TP867
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| CI867AK01 (هذا النموذج) | وحدة واجهة Modbus TCP مع لوحة قاعدة TP867 | تكامل Modbus TCP القياسي |
| CI854BK01 | واجهة اتصال PROFIBUS DP-V1 | اتصال أجهزة الحقل ببروتوكول PROFIBUS |
| CI871K01 | واجهة اتصال PROFINET IO | تكامل أجهزة PROFINET |
| CI868K01 | واجهة اتصال IEC 61850 | تطبيقات أتمتة المحطات الفرعية |
| PM866AK02 | مجموعة معالجات مركزية احتياطية عالية الأداء | غالباً ما يتم إقرانه مع CI867AK01 |
| PM891AK02 | وحدة تحكم عالية الأداء | شبكات مودبوس واسعة النطاق |
| TP867 | قاعدة تثبيت لـ CI867A | قاعدة تثبيت بديلة |
| 3BHE046836R0102 | 3BHE013088R001 | 3BHE014135R0011 |
| 3BHE027632R0101 | 3BHE014070R0101 | 3BHE037864R0108 |
| 3BSE082896R1 PM858K02 | 3BHE030579R0003 | 3BHE041626R0101 |
| 3BHE009681R0101 5SHY4045L0001 | 3BHE024747R0101 | 3BHE032025R1101 |
| 3BHE030579R0003 | 3BHE024855R0101 | 3BHE024313R0101 |
| 3BHB003041R0101 | 3BHE032025R1101 | 3BHE008128R0001 |
| 3BHB004661R0101 | 3BHE021887R0101 | 3BSE050091R65 |
| 3BHB018162 | 3BHE024577R0101 | 3BHE009319R0001 |
| 3BHB003041R0101 UFC719AE01 | 3BHB003041R0101 | 3BHE020455R0001 |
| 3BSE042238R2 PP846A | 3BHE022293R0101 | 3BHE025088R6618 |
| 3BSE004006R1 CI626V1 | 3PHE022287R0001 | PHARPS3200000 |
س1: ما هي الوظيفة الأساسية لـ CI867AK01؟
CI867AK01 هو وحدة واجهة اتصال Modbus TCP هذا الجهاز يربط وحدة التحكم AC 800M بأجهزة إيثرنت خارجية. ويتيح تبادل البيانات بسلاسة مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) والمحركات وأجهزة التحليل وأنظمة SCADA التابعة لجهات خارجية دون الحاجة إلى بوابات بروتوكول.
س2: ما هي المكونات المضمنة في حزمة CI867AK01؟
تتضمن الحزمة ما يلي: وحدة الاتصال CI867A و قاعدة TP867لا تحتاج إلى شراء قاعدة التثبيت بشكل منفصل.
س3: هل يدعم جهاز CI867AK01 خاصية التكرار؟
نعم. الوحدة تدعم التكرار الاحتياطي الساخنفي حالة تعطل الوحدة الأساسية، تتولى وحدة النسخ الاحتياطي مهام الاتصال على الفور، مما يمنع فقدان البيانات ويحافظ على استمرارية العمليات في التطبيقات الحساسة للسلامة.
س4: ما هي إصدارات النظام المتوافقة مع هذه الوحدة؟
يتوافق جهاز CI867AK01 مع إصدارات 800xA 6.0.3.3 و 6.1.1 وفي وقت لاحق، وكذلك إصدارات Compact Control Builder 6.0.0-3 و 6.1.1 وفي وقت لاحق.
س5: ما هي التطبيقات النموذجية لـ CI867AK01؟
تشمل التطبيقات الشائعة ما يلي: أتمتة المحطات الفرعية, توليد الطاقة, الصناعات التحويلية، و تكامل نظام SCADA. ويستخدم على نطاق واسع في النفط والغاز، والمعالجة الكيميائية، ومعالجة المياه، وأنظمة تنفيذ التصنيع.
