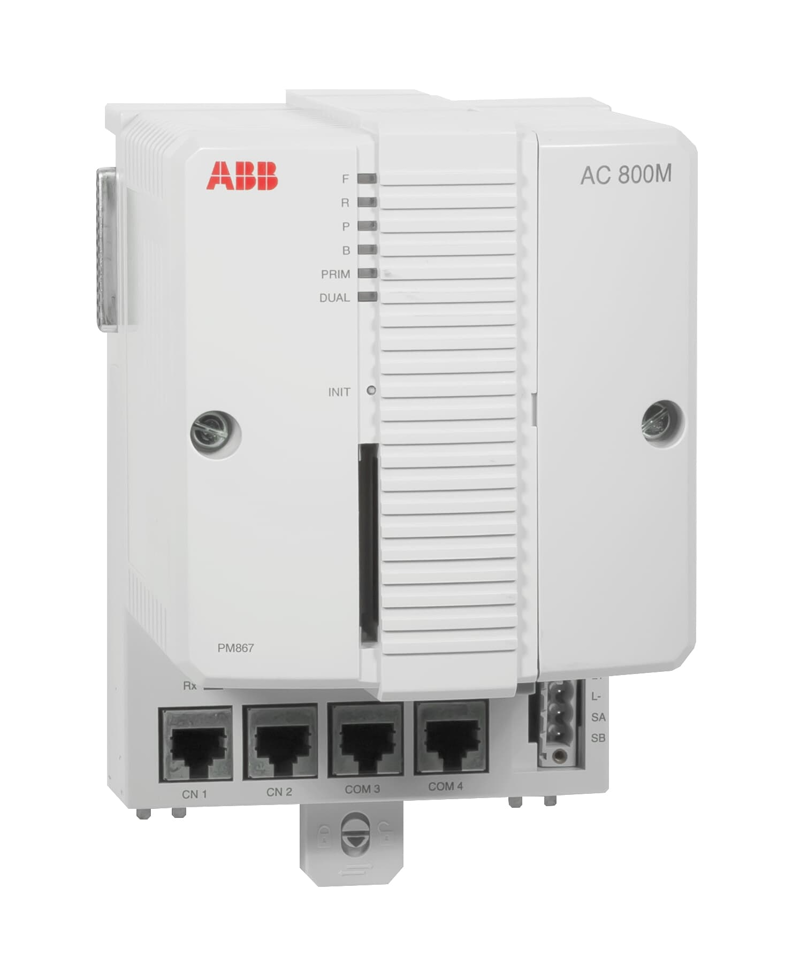

ال ABB PM867K01 3BSE076355R1 هو وحدة معالجة عالية الموثوقية (HI) لـ منصة التحكم AC 800M ضمن نظام ABB Ability™ 800xA. وهو معتمد لـ تطبيقات SIL 3 (عند اقترانها بوحدة الأمان SM812)، تجمع بين التحكم في العمليات الحساسة للسلامة والتحكم في العمليات الحساسة للأعمال في وحدة تحكم واحدة دون التضحية بسلامة السلامة.
رقم الصنف :
3BSE076355R1 PM867K01الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germany/Swedenميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | PM867K01 |
| رقم المادة | 3BSE076355R1 |
| عائلة المنتجات | AC 800M عالي الموثوقية |
| نوع المنتج | وحدة المعالجة (مجموعة وحدة المعالجة المركزية) |
| نوع المعالج | MPC866 |
| تردد الساعة | 133 ميجاهرتز |
| الذاكرة (RAM) | إجمالي الذاكرة 64 ميجابايت؛ منها 46.559 ميجابايت متاحة للتطبيق |
| الأداء (1000 عملية منطقية) | 0.09 مللي ثانية |
| شهادة السلامة | SIL 3 (IEC 61508)، معتمد من TÜV (مع وحدة SM812) |
| دعم التكرار | نعم (وحدة المعالجة المركزية، ناقل CEX، واجهات الاتصال، S800 I/O) |
| وقت التحويل (الزائد) | الحد الأقصى 10 مللي ثانية |
| منافذ إيثرنت | 2 x RJ45 (CN1، CN2) لشبكة التحكم |
| المنافذ التسلسلية | 2 x RJ45 (COM3: RS-232C مع التحكم في المودم؛ COM4: منفذ أداة التكوين المعزول) |
| مزود الطاقة | 24 فولت تيار مستمر (19.2–30 فولت تيار مستمر) |
| استهلاك الطاقة | اكتب. 210 مللي أمبير/الحد الأقصى. 360 مللي أمبير @ 24 فولت |
| تبديد الطاقة | 5.1 واط نموذجي / 8.6 واط كحد أقصى |
| بطارية | بطارية ليثيوم 3.6 فولت (مرفقة) |
| الأبعاد (العرض × الارتفاع × العمق) | 119 مم × 186 مم × 135 مم |
| وزن | الوزن التقريبي: 1.2 كجم (بما في ذلك القاعدة) |
| توافق النظام | النظام 800xA الإصدار 6.0.2 وما بعده |
| حالة دورة الحياة | نشط (PM300) |
محتويات المجموعة (PM867K01): وحدة المعالجة المركزية PM867، لوحة القاعدة TP830، طرفية ناقل CEX TB850، طرفية ناقل الوحدة TB807، طرفية وصلة RCU TB852، البطارية (4943013-6)
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| PM867K01 (3BSE076355R1) (هذا النموذج) | وحدة معالجة عالية الموثوقية، SIL3، وحدة معالجة مركزية واحدة | تطبيقات أنظمة السلامة/أنظمة الحماية من التفريغ الكهروستاتيكي ذات الأهمية البالغة للسلامة |
| PM867K02 (3BSE081638R1) | مجموعة احتياطية تحتوي على وحدتي معالجة مركزية PM867 ولوحتي قاعدة TP830 | أنظمة أمان احتياطية عالية التوافر |
| PM865K01 | وحدة معالجة عالية الموثوقية، SIL3، ذاكرة منخفضة | تطبيقات السلامة الحساسة للتكلفة |
| PM866AK01 (3BSE076359R1) | وحدة معالجة قياسية، ذاكرة وصول عشوائي 64 ميجابايت | التحكم القياسي في العمليات بدون متطلبات السلامة |
| SM812 | وحدة أمان لجهاز PM867 | مطلوب للحصول على شهادة SIL3 |
| TP830 | قاعدة تثبيت لجهاز PM867 | قاعدة تثبيت بديلة |
س1: ما هي الوظيفة الأساسية لـ PM867K01؟
إنه وحدة معالجة عالية الموثوقية لمنصة التحكم AC 800M، المصممة لتطبيقات التحكم في العمليات الحساسة للسلامة. عند دمجها مع وحدة الأمان SM812وهو معتمد حتى المستوى 3 (IEC 61508) و TÜV، مما يتيح التحكم في السلامة والأمور الحيوية للأعمال في وحدة تحكم واحدة.
س2: هل تدعم وحدة المعالجة هذه خاصية التكرار؟
نعم. يدعم PM867K01 تكرار وحدة المعالجة المركزية لضمان توافر أعلى، يشمل ذلك وحدة المعالجة المركزية، وناقل CEX، وواجهات الاتصال، ووحدات الإدخال/الإخراج S800. زمن التبديل في التكوين الاحتياطي هو بحد أقصى 10 مللي ثانية.
س3: ما الذي تتضمنه مجموعة PM867K01؟
تتضمن المجموعة الكاملة ما يلي: وحدة معالجة مركزية واحدة من طراز PM867, قاعدة واحدة من طراز TP830, 1 × TB850 CEX-bus Terminator, 1 × مُنهي ناقل الوحدة TB807, 1 × TB852 RCU-Link Terminator، و بطارية واحدة (4943013-6) لنسخ الذاكرة احتياطياً.
س4: ما هي واجهات الاتصال المتاحة؟
توفر القاعدة منفذان إيثرنت RJ45 (CN1، CN2) لوصلة شبكة التحكم الاحتياطية، و منفذان تسلسليان RJ45 (COM3: RS-232C مع إشارات التحكم في المودم؛ COM4: معزول لتوصيل أداة التكوين).
س5: ما هو إصدار النظام المطلوب للتوافق؟
PM867K01 هو متوافق فقط مع نظام 800xA الإصدار 6.0.2 والإصدارات الأحدث يجب إجراء التكوين وفقًا لدليل السلامة الرسمي عند استخدامه في تطبيقات SIL3.
