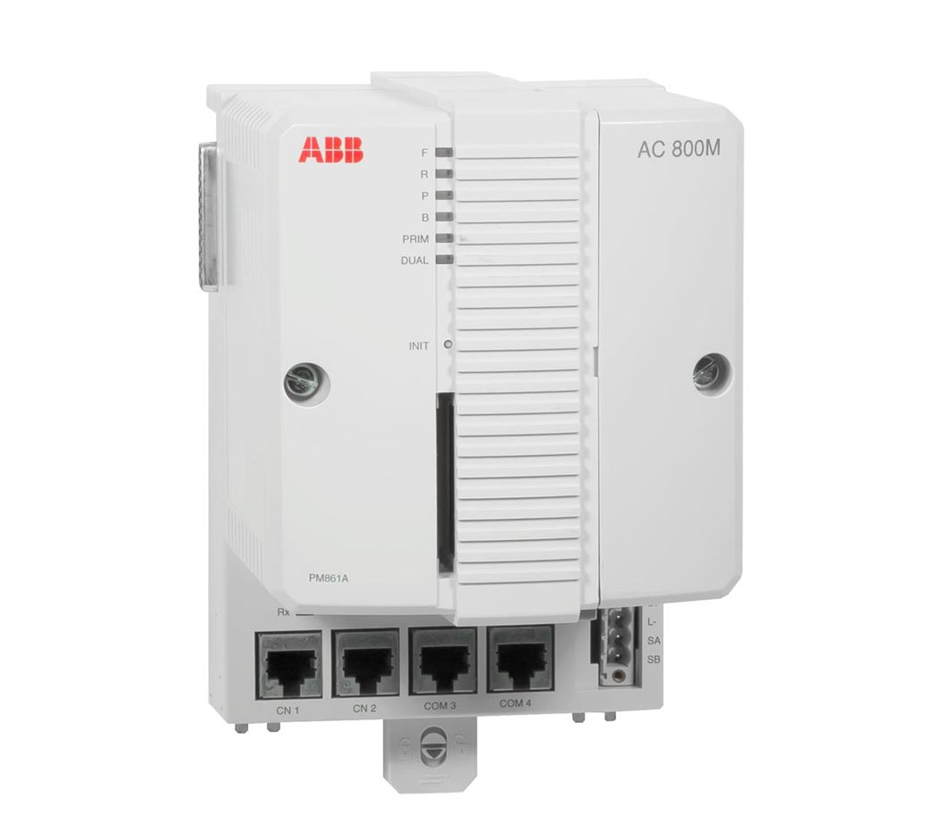

مجموعة وحدة المعالجة الاحتياطية الجديدة من ABB 3BSE018157R1 PM861AK01

ال ABB PM861AK01 3BSE018157R1 هو مجموعة وحدة معالجة زائدة من عائلة وحدات التحكم AC 800M، والتي تعمل كنواة المعالجة المركزية لأنظمة التحكم الموزعة ABB System 800xA.يدعم جهاز التحكم التكرار الكامل بما في ذلك وحدة المعالجة المركزية، وناقل CEX، وواجهات الاتصال، ووحدات الإدخال/الإخراج S800، مع وقت تجاوز الفشل أقل من 10 مللي ثانية، مما يجعله مثاليًا للتحكم في العمليات الحرجة في توليد الطاقة، والنفط والغاز، والصناعات الكيميائية.

رقم الصنف :
3BSE018157R1 PM861AK01
الطلب (الحد الأدنى للكمية) :
1 Piece
قسط :
EXW
منشأ المنتج :
Germany/Finland/Sweden
ميناء الشحن :
Wuhan
مهلة :
3~5 days
وزن :
3kg

تفاصيل المنتج

مواصفة	وصف
الشركة المصنعة	شركة ABB
نموذج	PM861AK01
رقم المادة	3BSE018157R1
عائلة المنتجات	AC 800M / System 800xA
نوع المنتج	مجموعة وحدة المعالجة الاحتياطية (مجموعة وحدة المعالجة المركزية)
المعالج	MPC860، 48 ميجاهرتز
أداء	0.23 مللي ثانية لكل 1000 عملية منطقية
ذاكرة	ذاكرة وصول عشوائي 16 ميجابايت (مع خاصية اكتشاف وتصحيح أخطاء ECC)
ذاكرة فلاش	8 ميجابايت لتخزين البرامج الثابتة
التكرار	نعم - وحدة المعالجة المركزية، ناقل CEX، واجهات الاتصال، وحدة الإدخال/الإخراج S800
وقت التحويل	≤ 10 مللي ثانية في التكوين الزائد
منافذ إيثرنت	2 x RJ45 (CN1، CN2) لشبكة التحكم
المنافذ التسلسلية	2 x RJ45 (COM3: RS-232C مع التحكم في المودم؛ COM4: منفذ أداة التكوين المعزول)
مزود الطاقة	24 فولت تيار مستمر (19.2–30 فولت تيار مستمر)
استهلاك الطاقة	القدرة النموذجية: 6.0 واط، القدرة القصوى: 10.3 واط
بطارية احتياطية	بطارية ليثيوم 3.6 فولت (مرفقة)
وحدات ناقل CEX	ما يصل إلى 12 وحدة اتصال
سعة الإدخال/الإخراج	ما يصل إلى 96 وحدة إدخال/إخراج (غير متكررة)؛ 12 مجموعة إدخال/إخراج من طراز S800
فئة الحماية	IP20
التركيب	سكة DIN (آلية انزلاق وقفل)
أبعاد	119 مم عرض × 189 مم ارتفاع × 135 مم عمق
وزن	الوزن التقريبي: 1.15 كجم (للوحدة فقط)
الشهادات	CE، UL، cULus، ATEX المنطقة 2، البحرية (ABS، DNV، LR، BV)
حالة دورة الحياة	نشط (ناضج)

محتويات المجموعة (PM861AK01):

وحدة معالجة مركزية واحدة من طراز PM861A (3BSE018168R1)
قاعدة واحدة من طراز TP830
1 × مُنهي ناقل TB850 CEX-Bus
1 × مُنهي ناقل الوحدة TB807
بطارية احتياطية واحدة (4943013-6)
قابس الطاقة

توصيات بشأن نماذج المنتجات ذات الصلة

نموذج	وصف	التطبيق النموذجي
PM861AK01 (هذا النموذج)	مجموعة معالجات احتياطية، PM861A، ذاكرة وصول عشوائي 16 ميجابايت	التحكم في العمليات الحرجة عالية التوافر
PM861K01	مجموعة معالج واحد، 1 × PM861A	التطبيقات غير المتكررة
PM856AK01	مجموعة وحدة معالجة مركزية احتياطية ذات أداء منخفض (24 ميجاهرتز)	التطبيقات الأصغر التي تتطلب التكرار
PM862AK01	مجموعة معالجات مركزية احتياطية عالية الأداء (ذاكرة وصول عشوائي 32 ميجابايت)	التطبيقات المتطلبة التي تتطلب سعة أكبر
PM866AK02	مجموعة معالج مركزي احتياطي عالي الأداء (ذاكرة وصول عشوائي 64 ميجابايت)	تطبيقات أنظمة التحكم الموزعة واسعة النطاق
TP830	قاعدة تثبيت لجهاز PM861A	قاعدة بديلة
TB850	مُنهي ناقل CEX	محطة إنهاء رحلات الحافلات CEX-Bus
TB807	مُنهي ناقل الوحدة	إنهاء ناقل البيانات لتوسيع الإدخال/الإخراج
CI854BK01	واجهة اتصال PROFIBUS DP-V1	اتصال أجهزة الحقل ببروتوكول PROFIBUS
CI867K01	واجهة اتصال Modbus TCP	تكامل Modbus TCP

الدفع والتسليم

الأسئلة الشائعة

س1: ما الذي تتضمنه مجموعة PM861AK01؟

PM861AK01 هو مجموعة وحدة المعالجة المركزية الاحتياطية الكاملة يحتوي على: 1 × وحدة المعالجة المركزية PM861A، 1 × لوحة القاعدة TP830، 1 × طرفية ناقل CEX TB850، 1 × طرفية ناقل الوحدة TB807، 1 × بطارية احتياطية (4943013-6)، وقابس طاقة.

س2: ما هو وقت التبديل في التكوين الاحتياطي؟

يحقق PM861AK01 زمن تجاوز الفشل ≤ 10 مللي ثانية في التكوين الاحتياطي. وهذا يضمن نقلًا سلسًا ودون انقطاع من وحدة المعالجة المركزية الأساسية إلى وحدة المعالجة المركزية الاحتياطية دون انقطاع العملية، وهو أمر بالغ الأهمية للعمليات المستمرة مثل توليد الطاقة والتكرير.

س3: ما هي واجهات الاتصال التي يوفرها هذا المتحكم؟

تتضمن قاعدة وحدة التحكم ما يلي:

منفذان إيثرنت RJ45 (CN1، CN2) للاتصال بشبكة التحكم (يدعم التكرار)
منفذان تسلسليان RJ45 (COM3، COM4)المنفذ COM3 هو RS-232C مزود بإشارات تحكم المودم؛ أما المنفذ COM4 فهو معزول لتوصيل أداة التهيئة.

س4: ما الفرق بين PM861AK01 و PM861K01؟

ال PM861AK01 هو مجموعة أدوات زائدة عن الحاجة يحتوي على وحدة معالجة مركزية واحدة مصممة للاقتران مع وحدة PM861AK01 أخرى في وضع الاستعداد الساخن. PM861K01 هو مجموعة وحدة معالجة مركزية واحدة للتطبيقات غير المتكررة. أما بالنسبة للعمليات الحيوية التي تتطلب توافراً عالياً، فيُنصح باستخدام إصدار AK01 المتكرر.

س5: ما هي الأعراض الشائعة لعطل جهاز PM861AK01؟

تشمل علامات الفشل الشائعة ما يلي: يستغرق المعالج وقتًا أطول للبدء, مؤشرات LED غير متوقعة للحالة, مشاكل في الاتصال من حين لآخر مع نظام AC 800M، أو لا يستجيب جهاز التحكم كما هو متوقعقبل استبدال وحدة المعالجة المركزية، تحقق من توصيلات مصدر الطاقة، ومؤشرات حالة وحدة المعالجة المركزية، وكابلات ووحدات الاتصال، وحالة البطارية.
