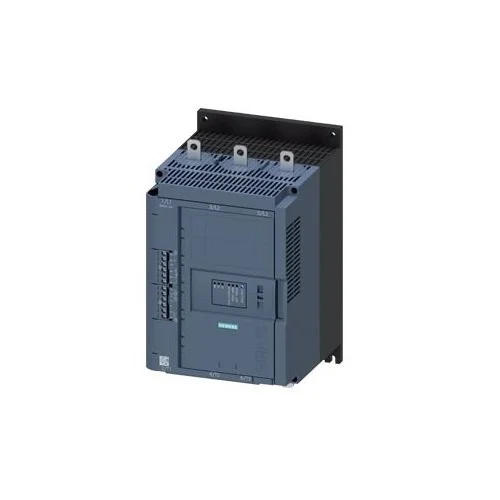

ال سيمنز 3RW5236-6AC14 هو بادئ تشغيل ناعم عالي الأداء SIRIUS 3RW52 مصمم لبدء وإيقاف سلسين للمحركات غير المتزامنة ثلاثية الأطوار. بتيار مقنن قدره 171 أ وقدرة طاقة المحرك تصل إلى 90 كيلوواط عند 400 فولت (160 كيلوواط في تكوين دلتا داخلي)، فهو يقلل بشكل فعال من ذروة التيار، ويمنع تقلبات جهد الإمداد، ويقلل من الإجهاد الميكانيكي على المعدات التي يتم تشغيلها.
رقم الصنف :
3RW5236-6AC14الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Czechميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
5kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | سيمنز |
| نموذج | 3RW5236-6AC14 |
| عائلة المنتجات | مشغلات بدء التشغيل الناعمة SIRIUS 3RW52 |
| نوع المنتج | بادئ تشغيل ناعم للأداء العام |
| التيار التشغيلي المقنن (Ie) | 171 أمبير عند 40 درجة مئوية |
| جهد التشغيل المقنن | 200 – 480 فولت تيار متردد |
| القدرة المقدرة (محرك ثلاثي الأطوار، خطي، 400 فولت) | 90 كيلوواط |
| القدرة المقدرة (محرك ثلاثي الأطوار، دلتا داخلي، 400 فولت) | 160 كيلوواط |
| القدرة المقدرة (محرك ثلاثي الأطوار، خطي، 230 فولت) | 45 كيلوواط |
| القدرة المقدرة (محرك ثلاثي الأطوار، دلتا داخلي، 230 فولت) | 90 كيلوواط |
| جهد تغذية التحكم | 110 – 250 فولت تيار متردد |
| تردد مصدر التحكم | 50/60 هرتز |
| نوع الطرفية | أطراف توصيل لولبية |
| مخرج تناظري | نعم (0-10 فولت / 4-20 مللي أمبير) |
| الطريق الجانبي المتكامل | نعم |
| حماية المحرك من الحمل الزائد | حماية إلكترونية متكاملة من الحمل الزائد |
| وظيفة عزم الدوران الناعم | نعم |
| تحديد التيار | قابل للتعديل أثناء بدء التشغيل |
| فئة الحماية (IP) | IP00 (IP20 مع الغطاء) |
| درجة حرارة التشغيل | من -25 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +80 درجة مئوية |
| الأبعاد (العرض × الارتفاع × العمق) | 185 × 306 × 203 مم |
| الوزن الصافي | حوالي 7.2 كجم |
| بلد المنشأ | الجمهورية التشيكية |
| حالة دورة الحياة | نشط (PM300) |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 3RW5236-6AC04 | نفس تصنيف التيار مع جهد تحكم 24 فولت تيار متردد/مستمر | تطبيقات مع أنظمة تحكم 24 فولت |
| 3RW5236-6BC14 | نفس التصنيف مع أطراف التوصيل الزنبركية (مقارنة بأطراف التوصيل اللولبية) | توصيلات أسرع وتركيبات معرضة للاهتزاز |
| 3RW5245-6AC14 | قدرة أعلى (245 أمبير) للمحركات الأكبر حجماً | تطبيقات المحركات الأكبر حجماً التي تتطلب سعة تيار أعلى |
| 3RW5226-6AC14 | معدل طاقة منخفض (126 أمبير) | تطبيقات المحركات الصغيرة |
| 3RW5555-6AA06 | سلسلة ذات أداء أعلى مزودة بشاشة عرض HMI وميزات متقدمة | تطبيقات معقدة تتطلب تشخيصًا تفصيليًا |
| سلسلة 3RW50 | مشغلات بدء تشغيل ناعمة ذات أداء أساسي للتطبيقات البسيطة | متطلبات بدء/إيقاف التشغيل الأساسية مع مراعاة الميزانية |
| 6ES7134-6HB00-0CA1 | 6ES7323-1BH01-0AA0 | 6ES7390-1AF30-0AA0 | 6ES7400-1JA01-0AA0 |
| 6ES7134-6FB00-0BA1 | 6ES7323-1BL00-0AA0 | 6ES7390-1AJ30-0AA0 | 6ES7412-5HK06-0AB0 |
| 6ES7134-6HD01-0BA1 | 6ES7331-1KF01-0AB0 | 6ES7307-1EA01-0AA0 | 6ES7960-1AB06-0XA0 |
| 6ES7135-6FB00-0BA1 | 6ES7331-1KF02-0AB0 | 6ES7307-1KA02-0AA0 | 6ES7414-3FM07-0AB0 |
| 6ES7135-6HD00-0BA1 | 6ES7331-7KB02-0AB0 | 6ES7972-0BA42-0XA0 | 6ES7414-3EM07-0AB0 |
| 6ES7136-6BA00-0CA0 | 6ES7331-7KF02-0AB0 | 6ES7972-0BB42-0XA0 | 6ES7952-1KK00-0AA0 |
| 6ES7136-6DB00-0CA0 | 6ES7331-7NF00-0AB0 | 6ES7972-0BA12-0XA0 | 6ES7492-1AL00-0AA0 |
| 6ES7136-6PA00-0BC0 | 6ES7331-7NF10-0AB0 | 6ES7972-0BB12-0XA0 | 6ES7421-1EL00-0AA0 |
| 6ES7155-6BA01-0CN0 | 6ES7331-7PF01-0AB0 | 6ES7972-0BA52-0XA0 | 6ES7952-1KL00-0AA0 |
| 6ES7155-6AU01-0BN0 | 6ES7331-7PF11-0AB0 | 6ES7972-0BB52-0XA0 | 6ES7431-7KF00-6AA0 |
| 6ES7193-6AR00-0AA0 | 6ES7332-5HB01-0AB0 | 6ES7392-1AJ00-0AA0 | 6ES7401-1DA01-0AA0 |
| 6ES7193-6BP00-0BA0 | 6ES7332-5HD01-0AB0 | 6ES7392-1AM00-0AA0 | 6ES7416-2XP07-0AB0 |
س1: ما هي أقصى قدرة للمحرك التي يمكن أن يتحملها هذا المشغل الناعم؟
يمكن لـ 3RW5236-6AC14 التعامل مع محركات تصل إلى 90 كيلوواط عند 400 فولت في وصلة خطية قياسية، أو حتى 160 كيلوواط عند التكوين في اتصال دلتا داخلي عند 400 فولت. عند 230 فولت، تكون التصنيفات 45 كيلو وات (خطي) و90 كيلو وات (داخل دلتا).
س2: ما الفرق بين 3RW52 وسلسلة SIRIUS الأخرى من مشغلات بدء التشغيل الناعمة؟
ال سلسلة 3RW52 يُعدّ خط "الأداء العام" هذا، ويقع بين سلسلة 3RW50 الأساسية وسلسلة 3RW55 المتقدمة. يوفر جهاز 3RW52 إمكانية ضبط المعلمات باستخدام مقياس الجهد لتسهيل عملية التشغيل، بالإضافة إلى نظام تجاوز مدمج لتوفير الطاقة، ووحدات اتصال اختيارية لتكامل بروتوكولات PROFINET وPROFIBUS وModbus TCP.
س3: ما هي وظيفة عزم الدوران الناعم ولماذا هي مهمة؟
ال وظيفة عزم الدوران الناعم يضمن هذا النظام بدء تشغيل سلسًا للغاية للمحرك من خلال تحسين توزيع عزم الدوران خلال مرحلة بدء التشغيل. وهذا يقلل من الإجهاد الميكانيكي على المعدات المُدارة ويطيل عمر الأحزمة والتروس والوصلات، وهو أمر بالغ الأهمية لتطبيقات المضخات والناقلات.
س4: هل يتضمن هذا المشغل الناعم حماية من الحمل الزائد للمحرك؟
نعم. يتضمن 3RW5236-6AC14 حماية إلكترونية متكاملة للمحرك من الحمل الزائد كخاصية قياسية. وهذا يُغني عن الحاجة إلى مرحل حماية حراري منفصل في معظم التطبيقات. ويمكن تعديل فئة الحماية لتتوافق مع متطلبات المحرك المحددة.
س5: ما هي خيارات الاتصال المتاحة لهذا المشغل الناعم؟
تدعم سلسلة 3RW52 وحدات اتصال إضافية اختيارية ل PROFINET و PROFIBUS و Modbus TCP و Modbus RTU و EtherNet/IPبالإضافة إلى ذلك، تتوفر وحدات HMI مختلفة للتثبيت في باب الجهاز أو خزانة التحكم للمراقبة والتحكم المحليين.
