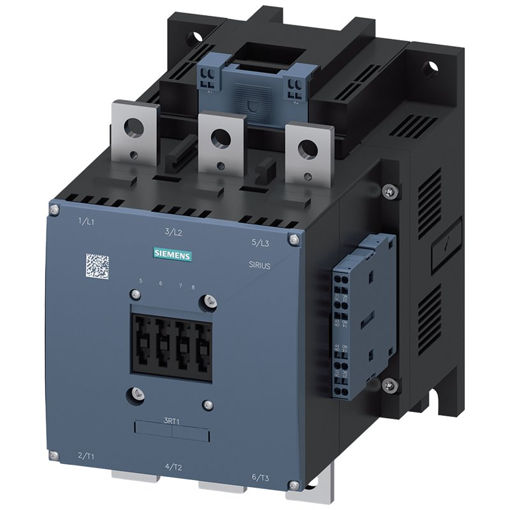

ال سيمنز 3RT1075-2AP36 هو موصل الطاقة SIRIUS 3RT1 مصمم لتشغيل محركات الحث ثلاثية الأطوار عالية القدرة في أنظمة الأتمتة الصناعية. مع تصنيف AC-3 بقدرة 400 أمبير وقدرة طاقة المحرك تصل إلى 200 كيلوواط عند 400 فولت تيار متردديُعد هذا الموصل ثلاثي الأقطاب مثاليًا للتطبيقات الشاقة مثل التحكم في المضخات، وتشغيل الضواغط، وأنظمة النقل، ومعدات التدفئة والتهوية وتكييف الهواء.
رقم الصنف :
3RT1075-2AP36الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germanyميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
5kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | سيمنز |
| نموذج | 3RT1075-2AP36 |
| عائلة المنتجات | موصلات SIRIUS 3RT1، ثلاثية الأقطاب، حتى 250 كيلوواط |
| نوع المنتج | موصل الطاقة |
| عدد الأعمدة | 3 |
| التيار التشغيلي المقنن (AC-3) | 400 أمبير عند 400 فولت |
| التيار التشغيلي المقنن (AC-1) | 430 أمبير عند 400 فولت |
| التيار التشغيلي المقنن (AC-4) | 350 أمبير عند 400 فولت |
| تصنيف قدرة المحرك (AC-3، 400 فولت) | 200 كيلوواط / 400 فولت تيار متردد (50-60 هرتز) |
| تصنيف قدرة المحرك (AC-3، 690 فولت) | 400 كيلوواط |
| تصنيف قدرة المحرك (AC-3، 1000 فولت) | 250 كيلوواط |
| جهد تغذية التحكم | 220-240 فولت تيار متردد/مستمر (نطاق واسع) |
| جهات اتصال مساعدة | 2 NO + 2 NC |
| توصيلات الدائرة الرئيسية | توصيل قضيب التوزيع |
| وصلة التحكم/الوصلة المساعدة | طرفية زنبركية |
| حجم الإطار | S12 |
| جهد العزل (المُصنّف) | 1000 فولت |
| العمر التشغيلي الميكانيكي | 10,000,000 دورة تشغيل |
| تردد التشغيل (AC-3) | 500 دورة/ساعة كحد أقصى |
| فئة الحماية | IP00 (IP20 مع الغطاء) |
| درجة حرارة التشغيل | من -25 درجة مئوية إلى +60 درجة مئوية |
| الأبعاد (الارتفاع × العرض × العمق) | 214 مم × 160 مم × 225 مم |
| الوزن الصافي | حوالي 10.1 كجم |
| بلد المنشأ | ألمانيا |
| حالة دورة الحياة | نشط (PM300) |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 3RT1075-6AP36 | نفس التقييم مع أطراف توصيل لولبية (مقارنةً بالزنبركي) | التطبيقات التي تتطلب وصلات لولبية تقليدية |
| 3RT1076-2AP36 | تصنيف تيار أعلى (500 أمبير / 250 كيلوواط) | تطبيقات المحركات الأكبر حجماً التي تتطلب سعة أكبر |
| 3RT1066-2AP36 | تصنيف التيار المنخفض (300 أمبير / 160 كيلوواط) | التحكم في المحركات متوسطة القدرة |
| 3RT1075-6PP35 | نفس التقييم مع مدخل PLC بجهد 24 فولت تيار مستمر ومحرك إلكتروني | تطبيقات يتم التحكم فيها بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC) مع مؤشر العمر المتبقي |
| 3RT1075-6AR36 | نفس التقييم مع ملف تيار متردد/مستمر 440-480 فولت | تطبيقات الجهد الكهربائي في أمريكا الشمالية |
| 3RH2911-1HA22 | كتلة التلامس المساعدة (2 مفتوح عادةً + 2 مغلق عادةً) | جهات اتصال إضافية مساعدة عند الحاجة |
س1: ما هي الوظيفة الأساسية لهذا الموصل؟
3RT1075-2AP36 هو موصل الطاقة يُستخدم لتشغيل محركات الحث ثلاثية الأطوار وغيرها من الأحمال عالية الطاقة. وهو مصمم خصيصًا لـ مهمة AC-3 (بدء تشغيل محرك القفص السنجابي والتبديل)، مما يجعله مناسبًا لتطبيقات التحكم القياسية في المحركات مثل المضخات والضواغط والناقلات.
س2: ماذا يعني تصنيف "AC-3"؟
AC-3 هي فئة استخدام محددة في معيار IEC 60947-4-1 لـ بدء تشغيل محرك الحث ذي القفص السنجابي وتبديله أثناء التشغيل العاديهذا يعني أن الموصل مصمم للتعامل مع تيارات البدء العالية التي تحدث عند بدء تشغيل المحركات (عادةً من 6 إلى 8 أضعاف التيار المقنن) مع الحفاظ على أداء تبديل موثوق..
س3: ما هي ميزة إصدار الطرفية الزنبركية (-2AP36) مقارنة بإصدار الطرفية اللولبية (-6AP36)؟
ال أطراف زنبركية يعرض:
توصيل أسرع لا حاجة لربط البراغي، ما عليك سوى إدخال الموصل
لا يحتاج إلى صيانة – لا حاجة لإعادة الربط بعد دورات التغير الحراري
مقاوم للاهتزاز – مثالي للمعدات المتنقلة أو البيئات ذات الاهتزازات العالية
س4: ما هو نطاق جهد التغذية للتحكم لهذا الموصل؟
يتميز الموصل بـ ملف تيار متردد/مستمر واسع النطاق تم تقييمه عند 220-240 فولت تيار متردد/مستمريسمح نطاق الجهد الواسع هذا باستخدام نفس الموصل في أنظمة تحكم مختلفة دون الحاجة إلى طلب إصدارات خاصة بالجهد، مما يبسط إدارة المخزون.
س5: هل يمكن استخدام هذا الموصل في التطبيقات المتعلقة بالسلامة؟
3RT1075-2AP36 هو موصل طاقة قياسي وهو غير معتمد لأداء وظائف السلامة (SIL) بمفرده. بالنسبة للتطبيقات المتعلقة بالسلامة، يجب استخدامه بالتزامن مع مرحلات الأمان أو بنى تحكم مقاومة للأعطال التي تستوفي مستوى السلامة المطلوب (SIL/PL). تقدم سيمنز موصلات ومرحلات مصنفة حسب معايير السلامة لدوائر السلامة المخصصة.
