المعايير والميزات الرئيسية
الميزات والمزايا الأساسية
تشغيل الدائرة بدون أدوات متخصصةالميزة الأبرز في هذه الوحدة هي قم بتشغيل الحلقة تتضمن وحدة Device Communicator Plus وحدة تزويد طاقة HART مدمجة مع مقاومة داخلية 167 أوم، مما يسمح للفنيين بتشغيل جهاز HART وتهيئته مباشرةً من وحدة الاتصال، حتى قبل تركيب أسلاك التوصيل الميدانية أو بنية الإدخال/الإخراج. هذا يُسرّع عملية التشغيل ويُغني عن الحاجة إلى تحديد مواقع مصادر الطاقة الخارجية أو التحقق من مقاومة الدائرة قبل الاختبار. .
التشخيص والقياس المتقدم للحلقاتتوفر وحدة Plus قياس التيار والجهد قدرات عالية الدقة. يمكن للفنيين تشخيص حلقات التيار من 4 إلى 20 مللي أمبير، والتحقق من خصائص الحلقة، وتحديد مشاكل الأسلاك في الموقع دون الحاجة إلى حمل أجهزة قياس متعددة منفصلة. .
تكوين واختبار الصمامات المدمجةيدعم جهاز الاتصال تطبيق ValveLink للهواتف المحمولة لأنظمة التحكم الرقمية بالصمامات Fisher FIELDVUE التي تعمل ببروتوكولي HART و FOUNDATION Fieldbus. يمكن للفنيين تحليل حالة مجموعة الصمامات، وإجراء اختبارات بصمة الصمام، وتشغيل الاختبارات التشخيصية دون التأثير على عملية التشغيل. بل ويمكن لوحدة Plus أيضًا... قم بتشغيل وحدة التحكم الرقمية للصمام مباشرة من تطبيق ValveLink للهواتف المحمولة .
آمن بطبيعته للمناطق الخطرة: مع شهادات السلامة الذاتية ATEX و CSA و IECEx (بما في ذلك FISCO)، يمكن حمل جهاز الاتصال إلى المناطق الخطرة من الفئة 1، والمنطقة 2، والفئة الأولى، القسم 1، والقسم 2. وهذا يلغي الحاجة إلى إلغاء تصنيف المنطقة أو الحصول على تصاريح العمل الساخن للصيانة الروتينية للجهاز. .
مزامنة البيانات تلقائيًا مع مدير أجهزة AMSالبيانات الميدانية التي جمعها جهاز الاتصال Trex تتم المزامنة تلقائيًا مع مدير أجهزة AMS عبر شبكة Wi-Fi أو منفذ USB. يتم تسجيل كل تغيير يتم إجراؤه في الموقع وتأريخه، مما يحافظ على سلامة البيانات في قاعدة بيانات إدارة أصول المصنع دون الحاجة إلى نسخ يدوي. .
التطبيقات النموذجية
يُستخدم جهاز TREXCHPKLWP1 على نطاق واسع لتشغيل وصيانة الأجهزة الميدانية في مختلف الصناعات التحويلية:
النفط والغازتشغيل أجهزة إرسال HART وتشخيص الصمامات على المنصات البحرية والمصافي
الكيماويات والبتروكيماويات: تهيئة الأجهزة واستكشاف أخطاء الحلقات وإصلاحها في المناطق الخطرة
توليد الطاقةمعايرة وصيانة الأجهزة في حلقات التحكم في التوربينات والغلايات
المستحضرات الصيدلانيةالتحقق من صحة ومعايرة أجهزة العمليات الحيوية في البيئات الخاضعة للتنظيم
الأسئلة الشائعة (FAQ)
س1: ما هي الوظيفة الأساسية لـ TREXCHPKLWP1؟

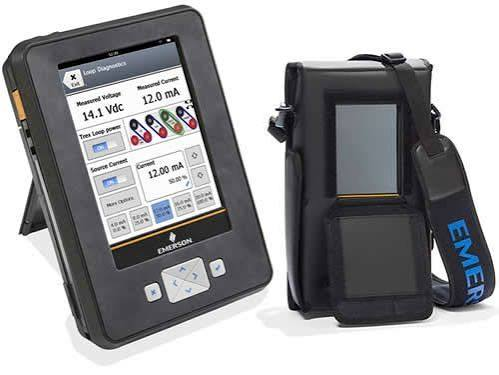

A: هو جهاز اتصال محمول باليد بتقنية HART مع وحدة بلس (L)تُستخدم هذه الوحدة لتشغيل أجهزة HART الميدانية وتكوينها واستكشاف أخطائها وإصلاحها. وتضيف وحدة Plus المزيد من الميزات. قدرة الطاقة الحلقية، وقياس التيار/الجهد، والتشخيص المتقدم بالإضافة إلى وظائف الاتصال الأساسية .
س2: ماذا يشير إليه رقم الطراز TREXCHPKLWP1؟
A: التفاصيل كالتالي: TREX = المنصة الأساسية؛ C = وحدة اتصال الجهاز؛ H = تطبيق HART؛ P = وحدة طاقة ليثيوم أيون؛ KL = شهادات ATEX/CSA/IECEx IS؛ W = لاسلكي (بلوتوث، واي فاي، NFC)؛ P1 = دعم مميز (سنة واحدة) .
س3: ما الفرق بين وحدات Device Communicator (C) و Device Communicator Plus (L)؟
A: ال جهاز الاتصال بالأجهزة (ج) هي الوحدة الأساسية لاتصال HART على الحلقات التي تعمل بالطاقة الخارجية. جهاز الاتصال بالأجهزة بلس (L) يضيف: قدرة الطاقة الحلقية (مزود طاقة HART مدمج مع مقاومة 167 أوم)، قياس التيار (3-22.5 مللي أمبير، دقة 0.1 مللي أمبير)، قياس الجهد، و تشخيص الحلقة المتقدمةوحدة Plus مطلوبة لإعدادات طاولة العمل بدون مصدر طاقة خارجي ولاختبار الصمامات عبر تطبيق ValveLink Mobile .
س4: هل يمكن لجهاز TREXCHPKLWP1 تشغيل جهاز HART بدون مصدر طاقة خارجي؟
A: نعم. تتضمن وحدة Plus (L) مصدر طاقة HART مدمجًا مع مقاومة داخلية 167 أوم. ما عليك سوى توصيل جهاز الاتصال بجهاز HART لتزويده بالطاقة. يتيح ذلك تهيئة الجهاز ميدانيًا حتى قبل توفير البنية التحتية للطاقة والإدخال/الإخراج. .
س5: هل هذا الجهاز آمن بطبيعته للمناطق الخطرة؟
A: نعم. ال KL يشير هذا التصنيف إلى أن الجهاز يحمل شهادات السلامة الذاتية ATEX و CSA (الولايات المتحدة/كندا) و IECEx (بما في ذلك FISCO حسب الاقتضاء). يمكن استخدامه في المناطق الخطرة من الفئة 1، والمنطقة 2، والفئة الأولى القسم 1، والقسم 2 .
س6: هل يدعم هذا النموذج بروتوكول Foundation Fieldbus؟
A: لا. ال H يشير رقم الطراز إلى القلب فقطلدعم كل من بروتوكول HART وبروتوكول Foundation Fieldbus، يتوفر نموذج مزود بـ F بدلاً من H مطلوب (على سبيل المثال، TREX LFPKLWS3) .
س7: ما الذي يتضمنه جهاز الاتصال؟
A: يحتوي كل جهاز TREX على: محول طاقة، كابل USB، مجموعة أسلاك مع موصلات، حزام يد، دليل البدء السريع، وقرص DVD للتثبيت. تطبيق ValveLink للهواتف المحمولة التطبيق متاح مجاناً بمجرد تفعيل وحدة Trex .
الموديلات الموصى بها والمنتجات ذات الصلة
يُعدّ جهاز TREXCHPKLWP1 جزءًا من عائلة أجهزة الاتصال AMS Trex. فيما يلي نماذج وملحقات ذات صلة:
اختيار النموذج المناسب
لتطبيقات HART التي تتطلب طاقة الحلقة والتشخيص: ال TREXCHPKLWP1 يُعد الخيار الأمثل مع وحدة Plus (L) لتكوين المختبر، وتشخيص الدوائر، واختبار الصمامات المضمنة. .
لتطبيقات HART + Foundation Fieldbusاختر طرازًا مع F بدلاً من H (مثال: TREX LFPKLWS3) .
للاتصال الأساسي ببروتوكول HART بدون طاقة حلقة: ال TREXCHPKLWS3 يوفر الخيار الأساسي (C) خيارًا أقل تكلفة للحلقات التي تعمل بالطاقة الخارجية .
