وحدة إدخال تناظرية HART من إيمرسون أوفايشن 5X00059G01

نظرة عامة على المنتجات: وحدة إدخال تناظرية HART من إيمرسون أوفايشن 5X00059G01

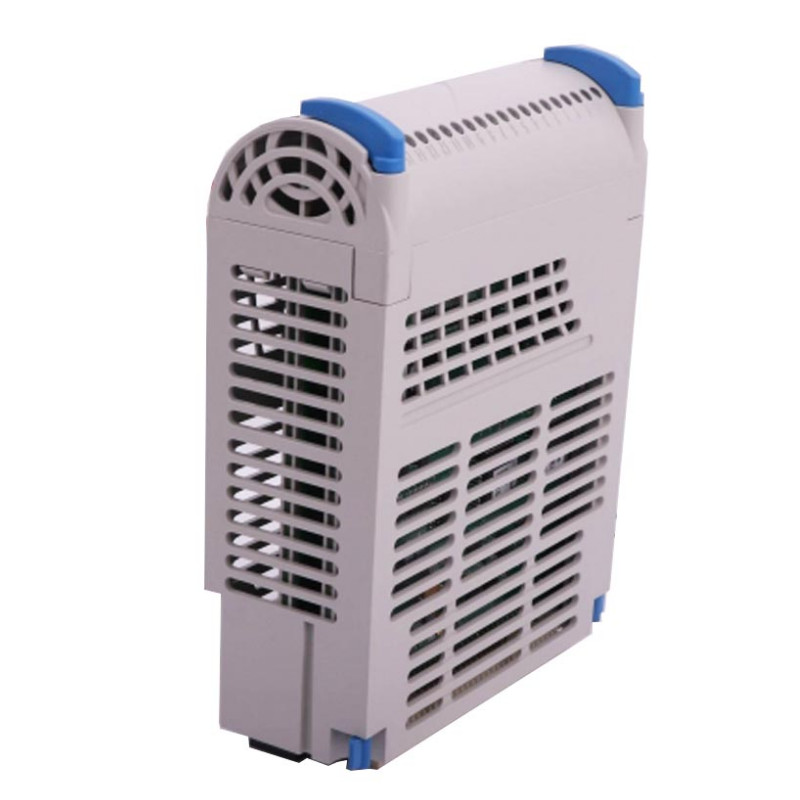

ال إيمرسون 5X00059G01 هو وحدة إدخال تناظرية HART مصمم لـ إيمرسون أوفيشن نظام التحكم الموزع (DCS).

يتمثل دورها الرئيسي في الحصول على إشارات تناظرية (مثل 4-20 مللي أمبير من أجهزة الاستشعار) من أجهزة القياس الميدانية وتحويلها إلى بيانات رقمية لنظام التحكمومن أبرز ميزاته دعمه لـ بروتوكول هارت، مما يسمح بالاتصال الرقمي ثنائي الاتجاه مع أجهزة الحقل الذكية، مما يتيح التشخيص والتكوين عن بعد بالإضافة إلى الإشارة التناظرية القياسية.

المواصفات الرئيسية

الميزات والمزايا الأساسية

• بروتوكول هارت للاتصالات من أجل التشخيص الذكيالميزة الأبرز في هذه الوحدة هي دعم بروتوكول HART 7مما يتيح تبادل البيانات ثنائي الاتجاه بين الأجهزة الميدانية ونظام التحكميُتيح ذلك التشخيص في الوقت الفعلي، والتكوين عن بُعد، وإدارة الأصول، مما يُحسّن بشكل كبير من كفاءة التشغيل ويُقلل من تكاليف الصيانة..

• دقة عالية ومرونة في التعامل مع إشارات متعددةتوفر الوحدة دقة عالية تصل إلى ±0.01% من القياس الكامل ودقة مرنة تتراوح بين 12 و16 بتيدعم هذا الجهاز أنواعًا متعددة من الإشارات - 4-20 مللي أمبير، 1-5 فولت، RTD، ومزدوجة حرارية - مما يجعله قابلاً للتكيف مع مختلف الأجهزة الميدانية.

• مصمم للبيئات الصناعية الحساسةبفضل نطاق درجة حرارة التشغيل الممتد (-40 درجة مئوية إلى +85 درجة مئوية) والعزل الكهربائي القوي بين القنوات والأرض، تضمن الوحدة أداءً موثوقًا به في التطبيقات الصعبة مثل توليد الطاقة والنفط والغاز والمعالجة الكيميائيةتوفر وحدة الشخصية (5X00109G01) إمكانية ضبط الصهر والوصلات لكل قناة على حدة لأجهزة الإرسال التي تعمل بالطاقة الميدانية أو التي تعمل بالطاقة المحلية..

التطبيقات النموذجية

يُستخدم جهاز 5X00059G01 على نطاق واسع في الصناعات التحويلية التي تتطلب قياسًا تناظريًا دقيقًا وتكاملًا مع أجهزة HART، بما في ذلك:

• توليد الطاقةمراقبة درجة حرارة الغلاية وضغطها ومعايير التدفق

• النفط والغاز: جمع بيانات ضغط وتدفق رأس البئر

• المعالجة الكيميائيةمراقبة درجة حرارة ومستوى المفاعل

• معالجة المياه/مياه الصرف الصحيأنظمة التحكم في المضخات والتدفق

التعليمات

س1: ما أنواع الإشارات التناظرية التي تدعمها هذه الوحدة؟
A: تدعم الوحدة أنواعًا متعددة من الإشارات، بما في ذلك أجهزة تعمل بتيار 4-20 مللي أمبير، وجهد 1-5 فولت، ومقاييس درجة الحرارة المقاومة (RTD)، والمزدوجات الحرارية، وأجهزة تدعم بروتوكول HARTتُسهّل مرحلة الإدخال التناظري الأساسية اتصال بروتوكول حلقة HART من 4 إلى 20 مللي أمبير لاكتساب متغيرات العملية وتشخيص جهاز الإرسال..

س2: كم عدد قنوات الإدخال التي يمتلكها جهاز 5X00059G01؟
A: توفر الوحدة عادةً 8-16 قناة مستقلة حسب التكويناستنادًا إلى نماذج مماثلة في سلسلة Ovation، فإن 8 قنوات إدخال هي التكوين الأكثر شيوعًا.

س3: ما هي دقة ووضوح الوحدة؟
A: تم تحديد الدقة على النحو التالي: من ±0.01% إلى ±0.1% من النطاق الكامل مع دقة 12-16 بت، وذلك حسب نوع الإشارة وتكوينها.

س4: هل يمكن استبدال الوحدة أثناء التشغيل؟
A: نعم، الوحدة تدعم التبديل السريع لإجراء الصيانة دون إيقاف تشغيل النظام. يُوصى بتعطيل مدخلات الحلقة التناظرية المرتبطة قبل إزالة الوحدة لمنع قيم العملية غير الصالحة..

س5: هل 5X00059G01 متوافق مع جميع وحدات تحكم Ovation؟
A: يتطلب ذلك تهيئة وتكاملًا صحيحين ضمن أنظمة Ovation DCS. صُممت الوحدة خصيصًا لنظام Emerson Ovation وتدعم اتصال HART عالي السرعة..
