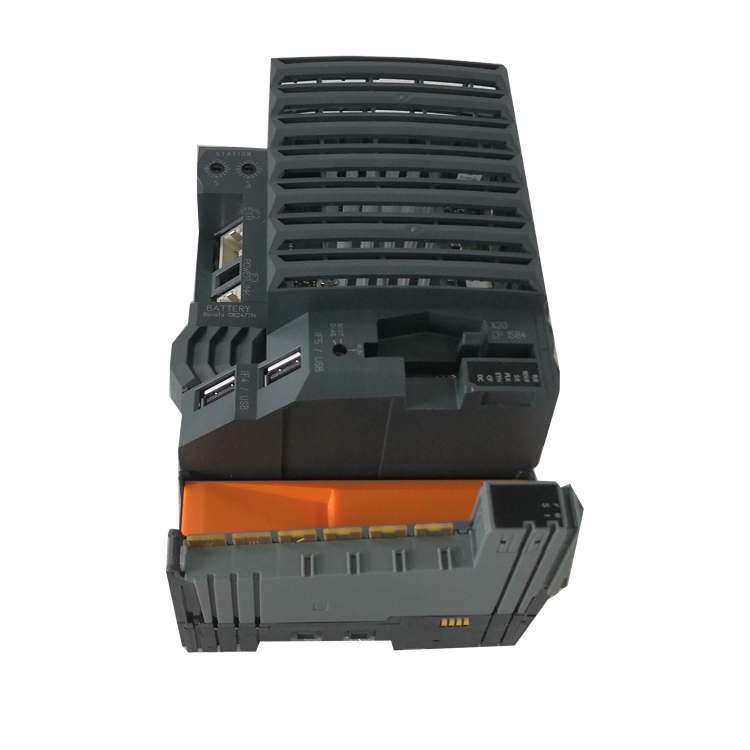

B&R X20CP1584 Controller Module (CPU Module)
X20 System Programmable Logic Controller (PLC) POWERLINK Real-time Ethernet B&R PLC Central Processing Unit

وحدة التحكم B&R X20CP1584

وحدة المعالجة المركزية B&R X20CP1584 هي وحدة معالجة مركزية عالية الأداء لنظام B&R X20، تعمل بمعالج Intel Atom™ بتردد 0.6 جيجاهرتز ومزودة بذاكرة وصول عشوائي ديناميكية من نوع DDR2 بسعة 256 ميجابايت. وتتمثل وظيفتها الأساسية في العمل كوحدة معالجة مركزية لمهام التشغيل الآلي، حيث توفر واجهات اتصال قياسية وفورية للتحكم في الآلات والعمليات المعقدة.

  • رقم الصنف :

    X20CP1584

  • الطلب (الحد الأدنى للكمية) :

    1

  • قسط :

    EXW

  • منشأ المنتج :

    Austria

  • ميناء الشحن :

    Wuhan, Hubei, China

  • مهلة :

    3-5days

  • وزن :

    0.5kg

  • نظرة عامة على المنتج:وحدة التحكم B&R X20CP1584



    يُعدّ جهاز التحكم B&R X20CP1584 جهازًا صغير الحجم عالي الأداء من سلسلة X20، ويتميز بمعالج Intel Atom وواجهات اتصال مدمجة. يحتوي على ذاكرة وصول عشوائي (RAM) بسعة 512 ميجابايت، ومنفذ إيثرنت مدمج، ومنفذ USB، ودعم Powerlink، مما يجعله مثاليًا لحلول التحكم اللامركزية القابلة للتوسع.

    اسم العلامة التجارية: بي آند آر

    رقم الموديل:X20CP1584

    الحالة: جديد وأصلي 100%

    مدة التسليم: 3-5 أيام



    الضمان: سنة واحدة



    المواصفات الرئيسية

    غرضالمواصفات / الميزات
    المعالجمعالج Intel Atom™ E620T، بسرعة 0.6 جيجاهرتز
    ذاكرةذاكرة وصول عشوائي ديناميكية متزامنة من نوع DDR2 سعة 256 ميجابايت، وذاكرة وصول عشوائي ثابتة سعة 1 ميجابايت
    تخزينفتحة واحدة لبطاقة CompactFlash لذاكرة التطبيقات القابلة للإزالة
    واجهاتمنفذ RS232 واحد، منفذ إيثرنت واحد (10/100/1000BASE-T)، منفذ POWERLINK واحد (الإصدار 1/الإصدار 2)، منفذي USB، وصلة X2X واحدة
    منصة النظامنظام B&R X20؛ يتطلب كتلة طرفية X20TB12 (مرفقة)
    استهلاك الطاقة8.6 واط (بدون وحدة واجهة ومنفذ USB)
    تصنيف الحمايةIP20؛ تصميم بدون مروحة
    درجة حرارة التشغيلمن -25 درجة مئوية إلى +60 درجة مئوية

    الميزات والمزايا الأساسية

    • أداء عالٍ للمهام المعقدة – الميزة الأبرز في هذه الوحدة هي معالج Intel Atom™ بالإضافة إلى ذاكرة وصول عشوائي ديناميكية متزامنة من نوع DDR2 بسعة 256 ميجابايتتوفر هذه التركيبة قوة معالجة عالية مناسبة لتطبيقات التحكم المتطلبة، مع زمن دورة تعليمات نموذجي يبلغ 0.0075 ميكروثانية.

    • الاتصالات المتكاملة في الوقت الحقيقي – يتضمن ذلك على متن الطائرة باورلينك واجهة مع وضع تسلسل استجابة الاستطلاع (PRC) لتحقيق أداء شبكة فائق في الوقت الفعلي. ال رابط X2X يُتيح التوسع السلس باستخدام وحدات الإدخال/الإخراج X20، بينما إيثرنت جيجابت يدعم المنفذ تبادل البيانات عالي السرعة.

    • قابلية التوسع المرنة والتصميم المتين – ميزات الوحدة فتحة واحدة لتوسيع الواجهة المعياريةمما يسمح بسهولة دمج أنظمة الحافلات والشبكات المختلفة (مثل CAN و Profibus-DP). إنه تصميم بدون مروحة يعزز الموثوقية، وهو معتمد من ATEX للمناطق الخطرة من الفئة 2 ويحمل العديد من الموافقات البحرية (DNV، LR، ABS، BV)، مما يجعله مناسبًا للبيئات القاسية..

    التطبيقات النموذجية

    يُستخدم جهاز X20CP1584 على نطاق واسع في تطبيقات الأتمتة الصناعية التي تتطلب وحدة تحكم قوية ومرنة وموثوقة، مثل:



    • صناعة الآلات – التحكم في آلات التعبئة والتغليف والمنسوجات والمناولة ذات المتطلبات المنطقية والحركية المعقدة.

    • أتمتة العمليات - العمل كوحدة تحكم تابعة في أنظمة التحكم في العمليات لمراقبة درجة الحرارة والضغط والتدفق.

    • أتمتة المصانع - إدارة خطوط الإنتاج الآلية والروبوتات وأنظمة النقل.

    بيانات الأداء



    غرضمؤشرات الأداء
    زمن دورة التعليمات النموذجيحوالي 0.0075 ميكروثانية (عمليات منطقية)
    زمن دورة باورلينكيصل إلى 200 ميكروثانية (حسب إعدادات الشبكة)
    أقصى نقاط الإدخال/الإخراجيعتمد على قدرة توسيع وصلة X2X؛ يدعم عدة آلاف من النقاط
    عدد دورات المهام (تعدد المهام)يدعم ما يصل إلى 128 دورة مهام، كل منها قابلة للتكوين بشكل مستقل
    عمر البطارية (نسخة احتياطية من ذاكرة الوصول العشوائي الثابتة)عادةً 5 سنوات (عند درجة حرارة محيطة تبلغ 25 درجة مئوية)

    دليل الاختيار ومعلومات الترقية/الاستبدال



    غرضوصف
    حالة المنتج الحاليةيُعدّ جهاز التحكم X20CP1584 من سلسلة أجهزة التحكم الكلاسيكية من B&R، ويجري استبداله تدريجياً بنماذج أحدث مثل X20CP1585 وX20CP1586. للتأكد من توافره، يُرجى التواصل مع B&R أو موزعيها المعتمدين.
    نماذج الترقية/الاستبدالال X20CP1585 أو X20CP1586 تُعدّ خيارات الترقية الموصى بها، والتي توفر مزايا مثل:
    • سرعات ساعة أعلى (0.8 جيجاهرتز و 1.0 جيجاهرتز على التوالي)
    • سعة ذاكرة أكبر (512 ميجابايت أو 1 جيجابايت DDR3 SDRAM)
    • إمكانيات توسيع الواجهة المحسّنة
    • شهادات سلامة أوسع نطاقاً
    نصائح للاختيارإذا كان مشروعك يتطلب أداءً متوسطًا (مثل التحكم القياسي في الآلات، وخطوط الإنتاج الأساسية) وكان عامل التكلفة مهمًا، فإن جهاز X20CP1584 يظل خيارًا مناسبًا. أما إذا كان التطبيق يتضمن معالجة بيانات واسعة النطاق، أو التحكم في الحركة متعددة المحاور، أو احتياجات توسع مستقبلية، فننصح بشدة باستخدام سلسلة X20CP1585/1586.
