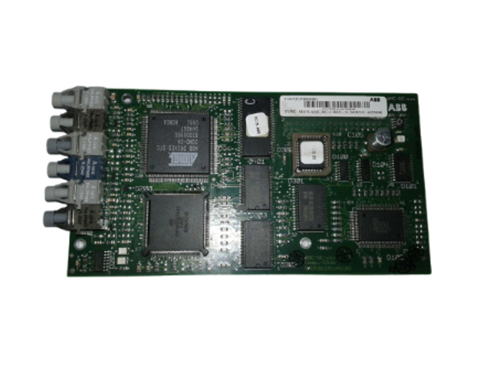

ال ABB SDCS-AMC-DC2 (3ADT312700R0001) هي لوحة قياس وتحكم تناظرية عالية الأداء مصممة لأنظمة محركات التيار المستمر من ABB. وباعتبارها مكونًا أساسيًا في سلسلة SDCS، تعمل هذه الوحدة كوحدة معالجة وتحكم مركزية مسؤولة عن إدارة حلقات التغذية الراجعة التناظرية، ومعالجة إشارات الإدخال/الإخراج، والتواصل بين لوحات التشغيل والأنظمة الخارجية.
رقم الصنف :
SDCS-AMC-DC2الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
0.2kg| المعلمة | مواصفة |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | SDCS-AMC-DC2 |
| معرف المنتج | 3ADT312700R0001 (يشار إليه أيضًا باسم 64283049) |
| نوع المنتج | لوحة القياس والتحكم التناظرية |
| الأنظمة المتوافقة | أنظمة محولات التيار المستمر ABB DCS600 و DCS500 و CraneDrive |
| الوظيفة الأساسية | التحكم في حلقة السرعة/العزم/التيار، معالجة الإشارات التناظرية |
| مزود الطاقة | 24 فولت تيار مستمر (عبر اللوحة الخلفية) |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +55 درجة مئوية (من -20 درجة مئوية إلى +70 درجة مئوية لبعض الأنواع) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| وزن | الوزن التقريبي: 0.3-0.76 كجم |
| واجهات الاتصال | RS-485، CAN، إيثرنت (اختياري) |
| بلد المنشأ | السويد / سويسرا / الولايات المتحدة الأمريكية |
| حالة دورة الحياة | قطع غيار قديمة فقط |
| رقم الطراز / رقم القطعة | وصف | التطبيق / الملاحظات |
|---|---|---|
| SDCS-AMC-DC2 (3ADT312700R0001) | لوحة التحكم (هذا المنتج) | وحدة التحكم الأساسية لأنظمة DCS600 و CraneDrive؛ تعمل بجهد 24 فولت تيار مستمر |
| SDCS-AMC-DC-2 COAT (3ADT220090R0040) | وحدة تحكم مطلية | نفس الوظيفة الأساسية مع طلاء واقٍ للبيئات القاسية/الرطبة |
| SDCS-CON | لوحة الاتصالات/التحكم | يتكامل مع AMC-DC2 للاتصال على مستوى النظام |
| SDCS-PIN | لوحة تشغيل الثايرستور | يُولّد نبضات تشغيل لقسم الطاقة؛ ويعمل مع AMC-DC2 |
| SDCS-FEX | لوحة إثارة المجال | يتحكم في تيار المجال لإثارة محرك التيار المستمر |
| SDCS-IOB | لوحة الإدخال/الإخراج | يضيف إمكانية إدخال/إخراج تناظرية/رقمية إضافية |
| SDCS-BAB-F01 3ADT316400R0501 | IC693MDL660 |
| SDCS-CON-2B 3ADT309600R0012 | IC693CPU323 |
| SDCS-AMC-DC2 3ADT312700R0001 | IC693ALG442 |
| SDCS-PIN-205B 3ADT312500R0001 | IC693ALG220 |
| SDCS-PIN-205B 3ADT220090R0035 | IC693ACC302B |
الدفع والتسليم
1. ما هو جهاز SDCS-AMC-DC2 وما هي الأنظمة التي يتوافق معها؟
لوحة SDCS-AMC-DC2 هي لوحة قياس وتحكم تناظرية دقيقة لأنظمة محركات التيار المستمر من ABB وهو متوافق مع أنظمة محولات التيار المستمر ABB DCS500 و DCS600 و CraneDrive، حيث تعمل كوحدة معالجة مركزية لوظائف التحكم في القيادة .
2. ما الفرق بين 3ADT312700R0001 و 3ADT220090R0040؟
كلاهما لوحتا تحكم من طراز SDCS-AMC-DC2. 3ADT312700R0001 هي النسخة القياسية ، بينما 3ADT220090R0040 يتميز بـ الطلاء المطابق (COAT) لتوفير حماية معززة ضد الرطوبة والغبار والملوثات المسببة للتآكل في البيئات الصناعية القاسية تبقى الوظائف الأساسية كما هي.
3. ما هو مصدر الطاقة الذي تتطلبه هذه اللوحة؟
يعمل المجلس على أساس 24 فولت تيار مستمر مصدر الطاقة، الذي يتم توفيره عادةً من خلال اللوحة الخلفية لحامل نظام محرك الأقراص . إنه غير متصل مباشرة بمصدر الطاقة الرئيسي للتيار المتردد.
4. ما هو العمر الافتراضي النموذجي وهل لا يزال متوفراً؟
يُعدّ جهاز SDCS-AMC-DC2 منتجًا قديمًا لأنظمة محركات التيار المستمر القديمة. ورغم توقف شركة ABB عن إنتاجه، لا تزال الوحدات المُجددة أو وحدات المخزون القديم الجديد (NOS) متاحة من خلال موردي قطع الغيار الصناعية المتخصصين معظم الموردين يقدمون ضمانًا لمدة 12 شهرًا للوحدات المُجددة.
5. ما هي أعراض العطل التي تشير إلى أن هذه اللوحة تحتاج إلى استبدال؟
تشمل الأعراض الشائعة لعطل في لوحة AMC-DC2 ما يلي: عدم بدء تشغيل المحرك، أو تذبذب سرعة أو عزم دوران المحرك، أو أخطاء في الاتصال مع لوحات التشغيل، أو فقدان معالجة إشارة التغذية الراجعة، أو ظهور رموز أعطال متكررة متعلقة بعطل في حلقة التحكم. يُرجى دائمًا فحص مصدر الطاقة والتوصيلات قبل استبدال اللوحة.
