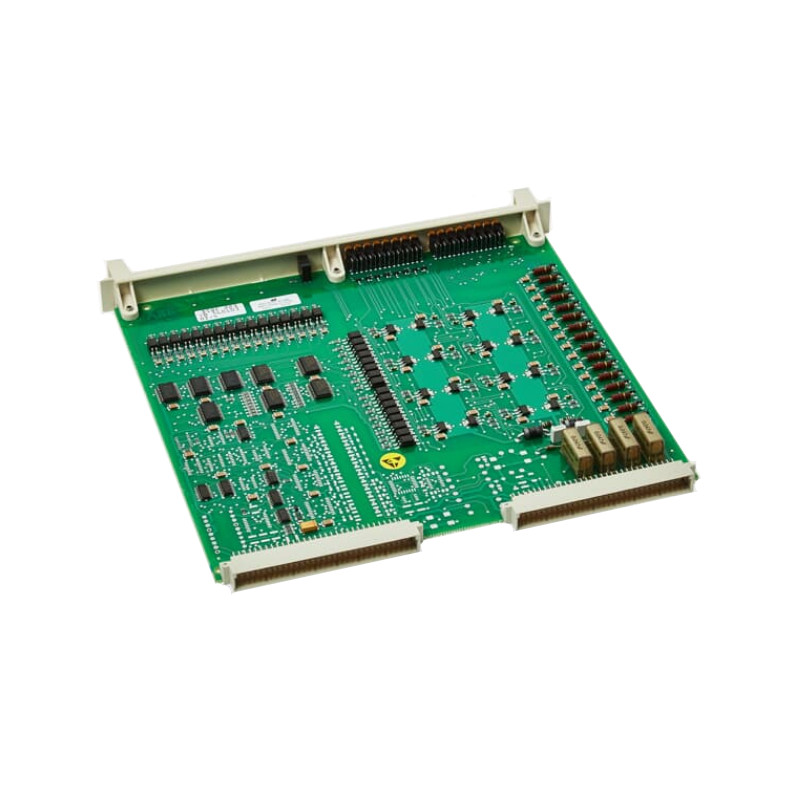

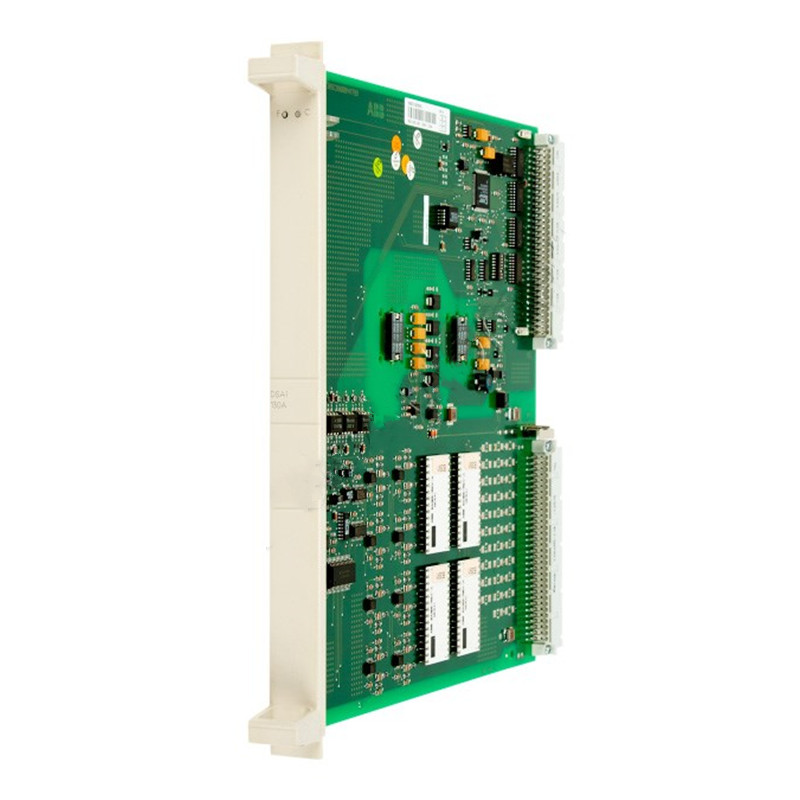

وحدة الإدخال الرقمي ABB DDI01 (3BSE018597R1)

المزايا الأساسية

• تصميم عالي الكثافة بـ 16 قناة: توفر الوحدة 16 قناة إدخال رقمية مستقلة في تصميم صغير الحجم، مما يزيد من كثافة الإدخال/الإخراج ويقلل من متطلبات مساحة الخزانة. يتم تنظيم القنوات في مجموعتين من 8 قنوات، لكل منهما طرف جهد مرجعي خاص بها لتكوينات توصيل مرنة. .

• العزل الجلفاني المتقدم: تتميز كل قناة بعزل بصري بين جانب الحقل وناقل اللوحة الخلفية، مع جهد عزل يصل إلى 500 فولت تيار متردد (تحمل لمدة دقيقة واحدة). هذا يمنع بشكل فعال النبضات العابرة عالية الجهد وحلقات التأريض من إتلاف نظام التحكم، مما يضمن نقل إشارة موثوق حتى في البيئات الصناعية ذات التشويش الكهربائي. .

• قدرات تشخيصية شاملة: تم تجهيز الوحدة بمؤشرات LED لكل قناة لمراقبة الحالة بصريًا، مما يسمح للفنيين بتحديد الإشارات النشطة أو المفقودة أو أعطال الأسلاك بنظرة سريعة دون الحاجة إلى توصيل جهاز كمبيوتر محمول. كما يعزز اكتشاف الدوائر المفتوحة والقصيرة على مستوى القناة من قدرات الصيانة الوقائية. .

• دعم التبديل السريع: عند استخدام وحدة DDI01 مع وحدات الإدخال/الإخراج الطرفية المتوافقة من طراز S800، فإنها تدعم الاستبدال أثناء التشغيل، مما يسمح بتغيير الوحدات دون مقاطعة تشغيل النظام. وهذا يقلل بشكل كبير من متوسط ​​وقت الإصلاح (MTTR) ويحسن من توافر النظام بشكل عام. .

• تكامل سلس للنظام: صُممت هذه الوحدة لتتوافق بشكل أصلي مع برنامج هندسة Control Builder M من ABB، وهي تدعم تكوين مستوى القناة بما في ذلك التسمية المخصصة وإعدادات وقت التصفية ومعلمات إنذار التشخيص، مما يتيح تطبيقات مخصصة للغاية .

• نطاق واسع لتحمل الجهد الكهربائي: تقبل الوحدة مدخلات اسمية بجهد 24 فولت تيار مستمر (نطاق التشغيل 18-30 فولت تيار مستمر)، مما يوفر مرونة لتكوينات طاقة الأجهزة الميدانية المختلفة ويقلل الحاجة إلى معدات إضافية لتكييف الإشارة .

المواصفات الفنية

سيناريوهات التطبيق

يُعد جهاز ABB DDI01 أساسيًا في العديد من أنظمة الأتمتة الصناعية التي تتطلب الحصول على إشارات رقمية دقيقة وموثوقة:

• توليد الطاقة: مراقبة حالة المعدات المساعدة، ومواقع قواطع الدائرة، ونقاط اتصال الإنذار في محطات الطاقة الحرارية والمحطات الفرعية. تضمن مقاومة الوحدة العالية للضوضاء التشغيل الموثوق في بيئات لوحات التوزيع الكهربائية ذات الضوضاء العالية. .

• الصناعات الكيميائية والبتروكيميائية: التقاط بيانات موضع الصمام، وحالة المضخة، وإشارات التعشيق الآمن في أنظمة التحكم في العمليات حيث يُعد الحصول على الإشارات بشكل موثوق أمرًا بالغ الأهمية لسلامة المصنع .

• مرافق معالجة المياه: مراقبة حالة محطات الضخ، ومواقع الصمامات، وأجهزة الإنذار الخاصة بالمعدات في محطات معالجة المياه ومياه الصرف الصحي، ودعم التكامل عن بُعد مع نظام SCADA .

• أتمتة التصنيع: تشخيص أعطال أدوات الآلات، ومراقبة أنظمة النقل، والتحكم في الخلايا الروبوتية حيث يكون وقت الاستجابة السريع وكثافة القنوات العالية أمراً ضرورياً .

• أنظمة السلامة المجهزة بأجهزة قياس: تطبيقات الإغلاق الطارئ (ESD) وتطبيقات التعشيق الآمن حيث تكون المدخلات المعزولة وقدرات التشخيص مطلوبة للحلقات المصنفة وفقًا لمعيار SIL .

• أتمتة المباني: مراقبة حالة الأبواب/النوافذ، وأجهزة إنذار الحريق، وحالات معدات التدفئة والتهوية وتكييف الهواء في أنظمة إدارة المباني الذكية .

ما يشمله العرض

• 1 × وحدة إدخال رقمية ABB DDI01 (3BSE018597R1)

• العبوة الأصلية من المصنع (جديدة وأصلية)

قبل الشراء

• حالة المخزون: متوفر في المخزون – جاهز للشحن الفوري.

• حالة: جديد وأصلي. يتم اختبار كل وحدة والتحقق منها بنسبة 100% قبل الشحن.

• ملاحظة حول التوافق: صُممت وحدة DDI01 للاستخدام مع وحدات الإدخال/الإخراج الطرفية S800. يُرجى التأكد من توافق وحدة الإدخال/الإخراج الطرفية الحالية لديك قبل الطلب. تتطلب الوحدة برنامج Control Builder M لضبط الإعدادات. .

• تثبيت: يجب أن يتم التركيب بواسطة فنيين مؤهلين. تأكد من فصل جميع مصادر الطاقة قبل التركيب. اتبع ممارسات التأريض الصحيحة لضمان التوافق الكهرومغناطيسي. .

• ضمان: يأتي مع ضمان قياسي لمدة 12 شهرًا يغطي عيوب المواد والتصنيع.

الأسئلة الشائعة

س: ماذا يمثل رقم الطراز DDI01 3BSE018597R1؟
ج: يتوزع رقم الطراز كما يلي: DDI01 = وحدة إدخال رقمية لأنظمة الإدخال/الإخراج S800؛ 3BSE018597R1 = رقم الطلب الخاص بشركة ABB لهذا التكوين ذي 16 قناة .

س: ما الفرق بين وحدتي DDI01 و DI01؟
ج: يُعدّ DDI01 التسمية القديمة، بينما DI01 (3BSE008514R1) هو المكافئ الحديث لوحدة الإدخال/الإخراج S800. كلاهما وحدات إدخال رقمية ذات 16 قناة؛ ويمثل DI01 الإصدار الإنتاجي الحالي بمواصفات مماثلة. .

س: ما أنواع أجهزة الاستشعار التي يمكن توصيلها بهذه الوحدة؟
ج: يدعم جهاز DDI01 كلاً من مدخلات التلامس الجاف (السلبي) ومدخلات التلامس الرطب (24 فولت تيار مستمر نشط). تشمل الأجهزة الميدانية المتوافقة أزرار الضغط، ومفاتيح الحد، وموصلات المرحلات، ومستشعرات التقارب (من نوع PNP)، والمستشعرات الكهروضوئية. .

س: ما وظيفة مؤشرات LED لكل قناة؟
ج: تحتوي كل قناة على مؤشر LED مستقل. يشير الضوء الأخضر (أو الأصفر) إلى وجود إشارة نشطة (منطق "1")، بينما يشير انطفاء المؤشر إلى عدم وجود إشارة (منطق "0"). يتيح ذلك استكشاف الأخطاء وإصلاحها بصريًا بسرعة دون الحاجة إلى أدوات برمجية. .

س: هل تدعم هذه الوحدة التبديل السريع؟
ج: نعم، يدعم جهاز DDI01 خاصية الاستبدال السريع عند استخدامه مع وحدات الإدخال/الإخراج الطرفية المتوافقة من طراز S800. وهذا يسمح باستبدال الوحدة دون مقاطعة تشغيل النظام، مما يقلل من وقت التوقف. .

س: ما هو برنامج التكوين المطلوب لهذه الوحدة؟
ج: يتم تكوين الوحدة باستخدام برنامج الهندسة Control Builder M من ABB، والذي يسمح بتسمية القنوات، وتكوين وقت المرشح، وإعداد إنذار التشخيص. .

س: ما هي سرعة شحن هذه الوحدة؟
ج: بما أن هذا المنتج متوفر في المخزون، فإننا عادةً ما نقوم بالشحن في غضون 24 ساعة من تأكيد الطلب عبر خدمات الشحن السريع العالمية مثل DHL أو FedEx.

نماذج موصى بها

يعمل جهاز ABB DDI01 بسلاسة مع مكونات الأتمتة التالية من ABB:

• DI01 (3BSE008514R1): وحدة الإدخال/الإخراج الحديثة S800 هي المكافئ لوحدة DDI01، وتوفر نفس وظائف الإدخال الرقمي ذات 16 قناة لأنظمة البناء الحالية .

• DO01: وحدة إخراج رقمية للتحكم في المرحلات والصمامات اللولبية ومصابيح المؤشر، تُكمل وحدة DDI01 في تكوينات الإدخال/الإخراج الكاملة. .

• DCP02: وحدة إدخال تناظرية لقياس درجة الحرارة والضغط والتدفق، مما يوسع قدرات النظام على اكتساب الإشارات .

• PM802F: وحدة تحكم AC 800M لمعالجة الإشارات من DDI01 وتنفيذ منطق التحكم .

• وحدات الإدخال/الإخراج الطرفية S800: خيارات متنوعة لوحدات التوصيل الطرفية (TU) لتوصيلات الأسلاك الميدانية، بما في ذلك إصدارات طرفية لولبية وإصدارات مشبك زنبركي.

• أداة إنشاء التحكم M: برنامج هندسي من شركة ABB لتكوين وبرمجة وحدة الإدخال/الإخراج DDI01 وغيرها من وحدات الإدخال/الإخراج S800 .
