ال هانيويل TC-1AH161 (يُشار إليه غالبًا باسم TC-IAH161) هو وحدة إدخال تناظرية عالية المستوى ذات 16 قناة، مصممة لنظام الإدخال/الإخراج Experion PKS C-Series، ومتوافقة مع وحدات التحكم C200 وC300. وتتمثل وظيفتها الأساسية في الحصول على إشارات تناظرية عالية الدقة - مثل 0-20 مللي أمبير، و4-20 مللي أمبير، و±10 فولت - من أجهزة الإرسال والمستشعرات الميدانية، وتحويلها إلى بيانات رقمية لمراقبة العمليات والتحكم بها.
رقم الصنف :
TC-1AH161الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
1.5kgمعلومات المنتج

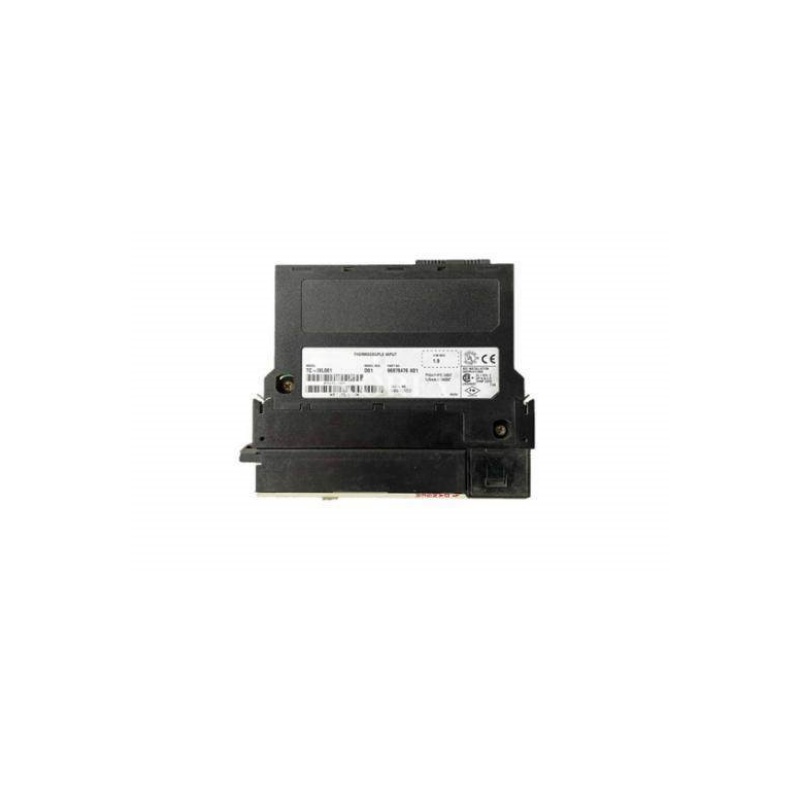

وحدة الإدخال التناظري TC-1AH161
اسم العلامة التجارية: هانيويل
اسم المنتج: TC-1AH161
الحالة: جديد وأصلي 100%
مدة التسليم: 3-5 أيام
الضمان: سنة واحدة
لماذا تختارنا؟
1.جميع منتجاتنا جديدة وأصلية وذات جودة عالية.
2.أسعارنا تنافسية للغاية.
3.لدينا كميات كبيرة في المخزون، لذلك يمكننا مساعدة العملاء في الحصول على المكونات التي يصعب الحصول عليها.
4.سيتم تقدير جميع الاستفسارات والرد عليها خلال 24 ساعة.
5.شحن سريع، وخدمة ما بعد البيع جيدة.
سنقوم بشحن المنتجات في غضون 3-5 أيام عمل بعد استلام الدفعة.
المعايير الرئيسية
| غرض | المواصفات / الميزات |
|---|---|
| القنوات | 16، قابلة للتكوين كطرف واحد أو 8 تفاضلية |
| أنواع إشارات الإدخال | 0-20 مللي أمبير / 4-20 مللي أمبير (عبر مقاومة 250 أوم)، 0-10.25 فولت، ±10.25 فولت، 0-5.125 فولت |
| دقة | 16 بت |
| منصة النظام | سلسلة هانيويل إكسبيريون PKS C (وحدات التحكم C200/C300) |
| دقة | ±0.05% من النطاق الكامل |
| عزل | 2550 فولت تيار مستمر (من القناة إلى النظام) |
| معدل نشر الوحدة | 250 مللي ثانية |
| تبديد الطاقة | الحد الأقصى 4.1 واط |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +70 درجة مئوية (عادةً) |
| كتلة طرفية | يتطلب لوحة قاعدة TC-TBCH |
| الحالة والتشخيص | مصابيح LED في اللوحة الأمامية، خاصية الكشف عن الحلقة المفتوحة، إنذار تجاوز النطاق |
كثافة قنوات عالية ودقة عاليةتتميز هذه الوحدة بتصميمها عالي الكثافة ذي 16 قناة بالإضافة إلى دقة 16 بتمما يسمح له بمعالجة عدد كبير من الإشارات بدقة عالية يُعد هذا الأمر ذا قيمة خاصة في تطبيقات مثل مصانع البتروكيماويات وتوليد الطاقة حيث يلزم مراقبة العديد من الإشارات التناظرية. .
عزل وتشخيص قويانيوفر عزل جلفاني 2550 فولت تيار مستمر بين القنوات والنظام، للحماية من الضوضاء الكهربائية والارتفاعات المفاجئة في البيئات الصناعية القاسية. مدمج تشخيصات الحلقة المفتوحة والنطاق الزائد تساعد مصابيح LED الموجودة على اللوحة الأمامية في تحديد أعطال الأسلاك بسرعة، مما يبسط عملية الصيانة. .
تكامل سلس للنظامباعتبارها وحدة أصلية من سلسلة C، فإنها تتكامل مباشرة مع اللوحة الخلفية لنظام Experion PKS يدعم التبديل السريعمما يتيح استبدال الوحدات دون إيقاف تشغيل النظام، وهو أمر بالغ الأهمية للحفاظ على استمرارية العمليات في الصناعات التحويلية. .
دعم إشارات متعدد الاستخداماتتدعم الوحدة مجموعة واسعة من أنواع الإدخال، بما في ذلك الجهد والتيار، والتي يمكن تهيئتها لكل قناة لتتوافق مع أجهزة الاستشعار الميدانية المحددة. كما تجدر الإشارة إلى أنه متوافق مع بروتوكول HART للاتصال بالأجهزة الذكية .
يُعد جهاز TC-1AH161 حلاً مثالياً لاكتساب الإشارات التناظرية عالية الكثافة في الصناعات التحويلية والهجينة، بما في ذلك:
النفط والغازمراقبة المصافي وخطوط الأنابيب .
توليد الطاقةمحطات الطاقة الحرارية والنووية .
الكيماويات والبتروكيماويات: مفاعلات المعالجة وأعمدة التقطير .
المياه والصرف الصحيمرافق علاج واسعة النطاق .
س1: ما هي الوظيفة الأساسية لوحدة TC-1AH161؟
A: يقوم بتحويل إشارات الجهد والتيار التناظرية عالية المستوى من أجهزة الاستشعار الميدانية إلى قيم رقمية دقيقة لنظام التحكم .
س2: كم عدد القنوات التي يدعمها وما هي دقته؟
A: وهو يدعم 16 قناة مع دقة 16 بت لإجراء قياسات عالية الدقة .
س3: ما أنواع الإشارات التي يمكنه التعامل معها؟
A: يمكنه التعامل 0-20 مللي أمبير / 4-20 مللي أمبير إشارات التيار (باستخدام مقاومة 250 أوم) و ±10 فولت إشارات الجهد يمكن ضبط نطاق الإدخال لكل قناة .
س4: هل الوحدة معزولة كهربائياً؟
A: نعم، إنه يوفر عزل جلفاني 2550 فولت تيار مستمر بين القنوات والنظام، مما يعزز الموثوقية والسلامة .
س5: هل يمكن استبدال الوحدة أثناء تشغيل النظام؟
A: نعم، TC-1AH161 هو قابل للاستبدال أثناء التشغيلمما يسمح بالاستبدال عبر الإنترنت لتقليل وقت التوقف .
س6: ما هي المواصفات البيئية؟
A: يعمل عادةً بين من -40 درجة مئوية إلى +70 درجة مئوية وهو مصمم للبيئات الصناعية القاسية .
يُعدّ جهاز TC-1AH161 جزءًا من عائلة وحدات الإدخال/الإخراج من سلسلة C من شركة هانيويل. ونظرًا لكونه منتجًا متوقفًا عن الإنتاج، نوصي بما يلي نماذج بديلة وخيارات الترقية. :
| نموذج | النوع / الحالة | وصف موجز |
|---|---|---|
| TK-IAH161 | الخليفة المباشر | بديل وظيفي من نفس الجيل لـ TC-IAH161، يوفر شكلاً وملاءمة ووظيفة متوافقة. |
| CC-PAIH01 | استبدال منصة الترقية | المسار الموصى به للترقية من سلسلة C القديمة إلى منصة الإدخال/الإخراج الأحدث من Honeywell مع ميزات محسّنة. |
| TC-TBCH | الملحق المطلوب | لوحة القاعدة الطرفية المطابقة المطلوبة لتوصيل إشارات المجال بوحدة TC-IAH161. |
