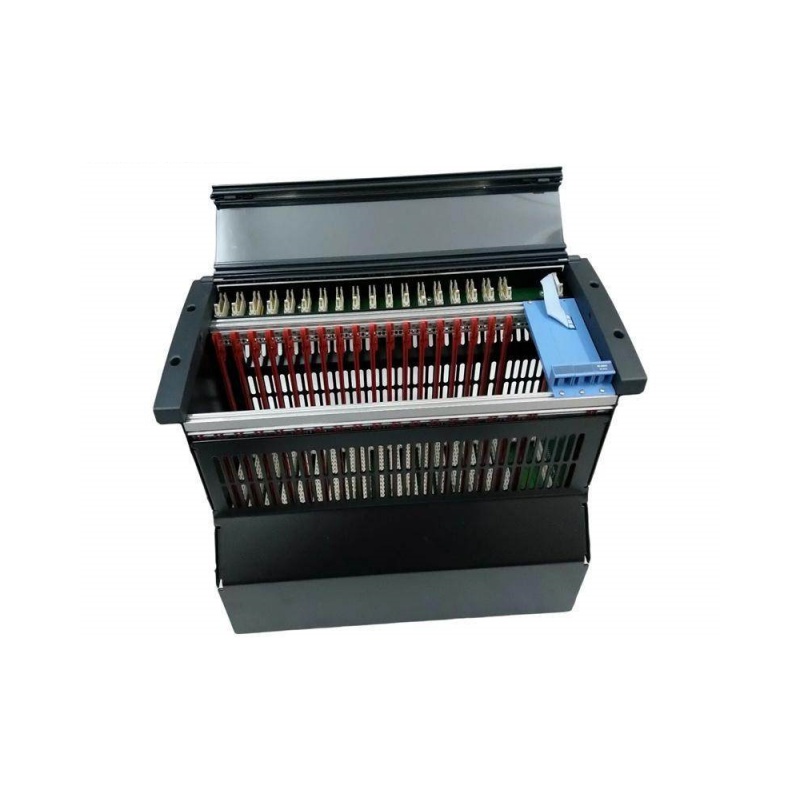

ال هانيويل FS-IOCHAS-0001S هو هيكل قوي وغير متكرر لوحدات الإدخال/الإخراج مصمم لأنظمة التحكم الصناعية، ويوفر حلاً موثوقًا للتركيب واللوحة الخلفية لوحدات الإدخال/الإخراج من سلسلة هانيويل. . يعمل هذا الهيكل كعمود فقري لوظائف جمع البيانات والتحكم في تطبيقات التحكم في العمليات غير الحرجة، مما يوفر بديلاً فعالاً من حيث التكلفة للأنظمة الزائدة دون المساس بالموثوقية.
الهيكل متوافق تمامًا مع منتجات هانيويل إكسبيريون بي كيه إس سي 300 منصة نظام التحكم الموزع (DCS) و مدير السلامة الأنظمة باعتباره هيكل لوحة خلفية سلبي، فإنه يوفر الدعم الميكانيكي، والتوزيع الكهربائي لطاقة النظام 24 فولت تيار مستمر، وحافلة اتصال ControlNet لجميع وحدات الإدخال/الإخراج المتصلة..
رقم الصنف :
FS-IOCHAS-0001Sالطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
8.5kgمعلومات المنتج
هيكل وحدات الإدخال/الإخراج غير المتكررة من هانيويل FS-IOCHAS-0001S
هيكل إدخال/إخراج صناعي مقاس 19 بوصة لأنظمة Experion PKS و Safety Manager
اسم العلامة التجارية: هانيويل
اسم المنتج: FS-IOCHAS-0001S
الحالة: جديد وأصلي 100%
مدة التسليم: 3-5 أيام
الضمان: سنة واحدة
لماذا تختارنا؟
1.جميع منتجاتنا جديدة وأصلية وذات جودة عالية.
2.أسعارنا تنافسية للغاية.
3.لدينا كميات كبيرة في المخزون، لذلك يمكننا مساعدة العملاء في الحصول على المكونات التي يصعب الحصول عليها.
4.سيتم تقدير جميع الاستفسارات والرد عليها خلال 24 ساعة.
5.شحن سريع، وخدمة ما بعد البيع جيدة.
سنقوم بشحن المنتجات في غضون 3-5 أيام عمل بعد استلام الدفعة.
تصميم فعال من حيث التكلفة وغير متكرر: يوفر حلاً موثوقًا لتركيب وحدات الإدخال/الإخراج دون التعقيد والتكلفة الإضافية المرتبطة بالأنظمة الاحتياطية، مما يجعله مثاليًا لتطبيقات التحكم في العمليات القياسية.
سعة الوحدة عالية الكثافة: يستوعب حتى 18 وحدة إدخال/إخراج في شكل قياسي 19 بوصة، مما يزيد من كفاءة استخدام مساحة الرف
التوافق العالمي للإدخال/الإخراج: يدعم جميع وحدات الإدخال/الإخراج من سلسلة C بما في ذلك بطاقات AI/AO/DI/DO (AI8، AO8، DI16، DO16، إلخ)، مما يسمح بتكوين النظام بمرونة
دعم الوحدات القابلة للاستبدال السريع: يمكن استبدال جميع وحدات الإدخال/الإخراج أثناء تشغيل النظام دون إيقاف تشغيله، مما يقلل من وقت التوقف للصيانة.
تصميم صناعي متين: مصنوع من الفولاذ عالي الجودة ومطلي بطبقة واقية، مما يوفر الحماية ضد التآكل والتداخل الكهرومغناطيسي والبيئات الصناعية القاسية.
شهادات السلامة الشاملة: يفي بالمعايير الدولية بشهادات CE وUL وCSA وTÜV وFM، مما يضمن التشغيل الموثوق في البيئات الصناعية
حامل رف قياسي مقاس 19 بوصة: يناسب رفوف المعدات القياسية بارتفاع 3HE (133.35 مم) للهيكل الأول، مما يتيح سهولة دمجه في التركيبات الحالية.
بنية النظام القابلة للتوسع: يدعم توسيع الهيكل المتعدد، مما يسمح بنمو النظام مع تطور متطلبات العملية
| فئة | مواصفة |
|---|---|
| الشركة المصنعة | هانيويل |
| رقم الموديل | FS-IOCHAS-0001S |
| نماذج بديلة | FC-IOCHAS-0001S، IOCHAS-0001S |
| نوع المنتج | هيكل وحدة الإدخال/الإخراج غير المتكرر |
| توافق النظام | مدير السلامة في هانيويل إكسبيريون PKS C300 |
| فتحات الوحدات | 18 فتحة لوحدات الإدخال/الإخراج (الفتحات من 1 إلى 18) |
| إجمالي عدد الفتحات | إجمالي 21 فتحة (الفتحة 19-20 محجوزة، والفتحة 21 مخصصة لوحدة الطاقة/الإدارة) |
| نوع التركيب | حامل رف قياسي مقاس 19 بوصة (عرض 482.6 مم) |
| ارتفاع الهيكل الأول | 3 HE (133.4 مم / 5.25 بوصة) |
| ارتفاع إضافي للهيكل | 4 وحدات حرارية لكل منها |
| عمق | 280 ملم (11 بوصة) |
| وزن | حوالي 8.5 كجم |
| استهلاك الطاقة | 35 مللي أمبير عند 5 فولت تيار مستمر (للوحدة IO-0001 ذات الفتحة 21) |
| مصدر طاقة النظام | 24 فولت تيار مستمر |
| نوع اللوحة الخلفية | سلبي، مطلي بالذهب |
| العزل الجلفاني | 1000 فولت تيار متردد بين الفتحات |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| رطوبة التشغيل | رطوبة نسبية من 5% إلى 95%، بدون تكثف |
| تصنيف الحماية | IP20 (مستوى الهيكل)، خيار IP67 مع الوحدات |
| مواد بناء التغليف | فولاذ عالي الجودة مع طلاء مقاوم للتآكل |
| الشهادات | CE، UL، CSA، TÜV، FM |
| بلد المنشأ | الولايات المتحدة الأمريكية |
يعمل هيكل FS-IOCHAS-0001S كمركز تركيب وتوصيل مركزي ضمن بنية نظام التحكم من Honeywell:
طاقة النظام 24 فولت تيار مستمر → هيكل FS-IOCHAS-0001S → وحدات الإدخال/الإخراج من السلسلة C (تناظري/تناظري/رقمي/رقمي) → وحدة التحكم C300 → Experion PKS ↓ وصلة الإدخال/الإخراج (ناقل ControlNet)المكونات الهيكلية الرئيسية :
هيكل الإدخال/الإخراج: هيكل ميكانيكي مقاس 19 بوصة يستوعب ما يصل إلى 18 وحدة إدخال/إخراج
لوحة الإدخال/الإخراج الخلفية (IOBUS-HBS): لوحة خلفية أفقية لحافلة الإدخال/الإخراج توفر 18 موصل كابل مسطح في الأعلى
موصلات الإدخال/الإخراج (IOB-0001S): يحتوي على 18 موصل إدخال/إخراج موجودة في القسم الأوسط
إدارة الكابلات: يشتمل على مساحة لدخول الكابلات، ومشابك تثبيت الكابلات، ومسامير قفل نصف دورة لتركيب آمن
يتكامل جهاز FS-IOCHAS-0001S بسلاسة مع مكونات Honeywell التالية :
| المكونات المتوافقة | وصف |
|---|---|
| وحدة التحكم C300 | وحدة التحكم في العمليات Experion PKS |
| وحدات الإدخال/الإخراج من سلسلة C | AI8 (مدخل تناظري)، AO8 (مخرج تناظري)، DI16 (مدخل رقمي)، DO16 (مخرج رقمي)، إلخ. |
| لوحات محطات هيئة النقل الفيدرالية | مجموعات إنهاء التوصيلات الميدانية لأسلاك أجهزة القياس الميدانية |
| مصدر طاقة النظام | وحدات تزويد الطاقة للرفوف بجهد 24 فولت تيار مستمر |
ملاحظة هامة: تم تصميم الهيكل خصيصًا لـ غير زائد عن الحاجة التكوينات. إذا كان تطبيقك يتطلب التكرار، فيُرجى الاطلاع على خيارات الهيكل الاحتياطي من هانيويل. يُعدّ FS-IOCHAS-0001S غير قابلة للتبادل مع نماذج الهيكل الاحتياطية .
يُعد هيكل FS-IOCHAS-0001S مثاليًا لمجموعة واسعة من تطبيقات الأتمتة الصناعية والتحكم في العمليات:
| صناعة | طلب |
|---|---|
| النفط والغاز | مراقبة خطوط الأنابيب، والتحكم في عمليات التكرير، ومحطات الضغط |
| المعالجة الكيميائية | التحكم في المفاعلات الكيميائية، أتمتة العمليات الدفعية |
| توليد الطاقة | التحكم في التوربينات، ومراقبة النظام المساعد |
| المياه والصرف الصحي | التحكم في محطة المعالجة، أتمتة محطة الضخ |
| المستحضرات الصيدلانية | المعالجة الدفعية، والرصد البيئي |
| تصنيع | أنظمة أتمتة المصانع، وأنظمة مراقبة الجودة |
الهيكل متوافق مع رفوف المعدات القياسية مقاس 19 بوصة
ارتفاع الهيكل الأول: 3 وحدات ارتفاع (133.4 مم)؛ كل هيكل إضافي يتطلب 4 وحدات ارتفاع
اترك مساحة كافية لتدفق الهواء حول الوحدة
قم بتركيب أغطية فارغة في الفتحات غير المستخدمة للحفاظ على تدفق الهواء المناسب والحماية من التداخل الكهرومغناطيسي.
