ال هانيويل FC-USI-0002 وحدة واجهة أمان عالمية (USI) مصممة لـ مدير السلامة في شركة هانيويل منصة نظام السلامة المجهز (SIS)باعتبارها وحدة واجهة اتصال مخصصة، فإنها توفر تبادلًا آمنًا وعالي الموثوقية للبيانات بين وحدة التحكم في السلامة، والأدوات الهندسية، وأنظمة الإشراف، وشبكات الأتمتة الخارجية..
يعمل جهاز FC-USI-0002 كحلقة وصل أساسية بين وحدة المعالجة الرباعية (QPP) الخاصة بمدير السلامة - والتي تنفذ منطق السلامة - والعالم الخارجي. يتولى مهام الاتصال مع الحفاظ على الفصل بين وظائف تنفيذ السلامة ومسارات الاتصال الخارجية، وحماية المعالجة المتعلقة بالسلامة من الأنشطة غير المتعلقة بالسلامة.
رقم الصنف :
FC-USI-0002الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
1kgمعلومات المنتج

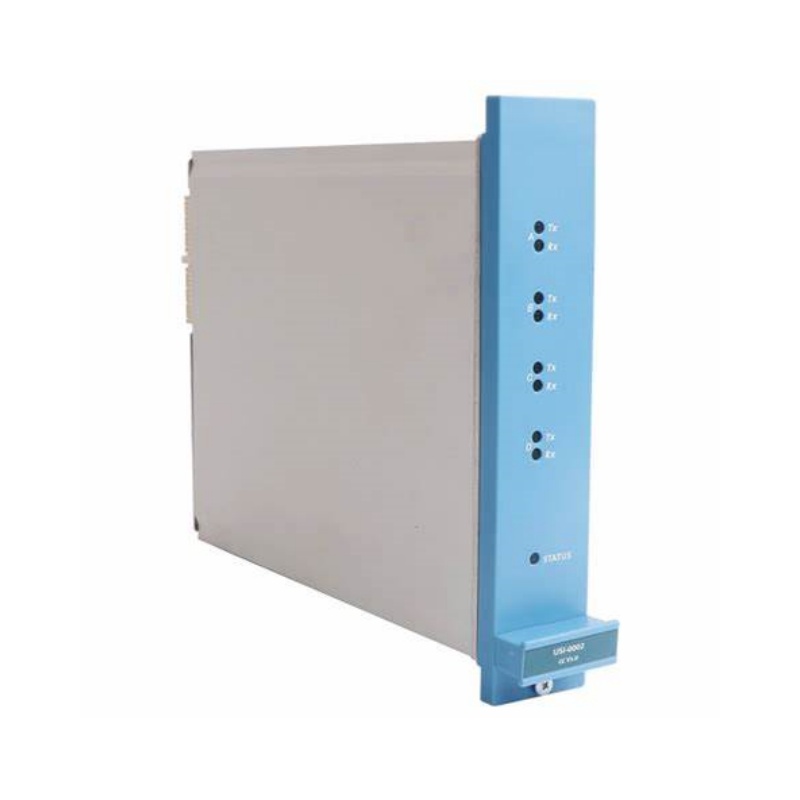

وحدة واجهة الأمان العالمية هانيويل FC-USI-0002
واجهة اتصال معتمدة من المستوى SIL 3 لأنظمة إدارة السلامة
اسم العلامة التجارية: هانيويل
اسم المنتج: FC-USI-0002
الحالة: جديد وأصلي 100%
مدة التسليم: 3-5 أيام
الضمان: سنة واحدة
لماذا تختارنا؟
1.جميع منتجاتنا جديدة وأصلية وذات جودة عالية.
2.أسعارنا تنافسية للغاية.
3.لدينا كميات كبيرة في المخزون، لذلك يمكننا مساعدة العملاء في الحصول على المكونات التي يصعب الحصول عليها.
4.سيتم تقدير جميع الاستفسارات والرد عليها خلال 24 ساعة.
5.شحن سريع، وخدمة ما بعد البيع جيدة.
سنقوم بشحن المنتجات في غضون 3-5 أيام عمل بعد استلام الدفعة.
الميزات والفوائد الرئيسية
الاتصالات المعتمدة من المستوى الثالث من السلامة المتكاملة (SIL 3): يفي بمتطلبات مستوى السلامة 3 وفقًا لمعيار IEC 61508/61511 للاستخدام في أنظمة الإغلاق الطارئ (ESD) وأنظمة الإنذار بالحريق والغاز (F&G) وأنظمة إدارة الاحتراق
معالجة الاتصالات المخصصة: يستخدم معالج اتصالات موتورولا 8260 مزودًا بذاكرة فلاش 8 ميجابايت وذاكرة SRAM محلية 8 ميجابايت (مع اكتشاف الأخطاء وتصحيحها)، مما يُخفف عبء مهام الاتصال عن وحدة تحكم QPP
بنية الذاكرة المشتركة: تتيح ذاكرة الوصول العشوائي المشتركة بسعة 256 كيلوبايت تبادل البيانات بسرعة عالية بين وحدة USI ومعالجات التحكم QPP، مما يضمن أداء اتصال محدد.
الاتصال متعدد البروتوكولات: يوفر 4 قنوات اتصال مستقلة، بما في ذلك منفذي إيثرنت مزدوجين بسرعة 10/100 ميجابت في الثانية وقناتين تسلسليتين للأغراض العامة لتكامل النظام بمرونة
العزل على مستوى الأجهزة: يعمل كحاجز أمني بعزل تيار مستمر 2.5 كيلو فولت بين منطق 5 فولت وشبكة الإيثرنت، وعزل تيار مستمر 1.5 كيلو فولت بين شبكة الإيثرنت والهيكل، مما يمنع الأعطال الكهربائية الخارجية من التأثير على وظائف السلامة.
قابل للاستبدال السريع: يدعم استبدال الوحدات النمطية عبر الإنترنت في تكوينات QPP الزائدة دون إيقاف تشغيل النظام، مما يقلل من وقت التوقف للصيانة
التشخيص الشامل: اختبار ذاتي للأجهزة في الوقت الفعلي، يشمل فحص سجلات المعالج، والتحقق من ذاكرة الوصول العشوائي، ومراقبة سلامة البرامج؛ في حال اكتشاف خطأ، تقوم الوحدة بمقاطعة QPP لتشغيل حالة آمنة
دعم استبدال دورة حياة المنتج: يُعدّ FE-USI-0002 بديلاً متوافقاً من حيث التوصيلات والوظائف في إصدارات برنامج إدارة السلامة المدعومة.
| فئة | مواصفة |
|---|---|
| الشركة المصنعة | هانيويل |
| رقم الموديل | FC-USI-0002 |
| التسميات البديلة | USI-0002، FE-USI-0002 (النسخة اللاحقة)، FX-USI-0002 (نسخة DCS) |
| نوع المنتج | وحدة واجهة الأمان العالمية |
| منصة النظام | مدير السلامة في هانيويل / FSC / تكامل نظام معلومات السلامة (SIS) من إكسبريون PKS |
| مستوى سلامة النظام | SIL 3 (IEC 61508/61511) |
| المعلمة | مواصفة |
|---|---|
| المعالج | معالج الاتصالات موتورولا 8260 |
| ذاكرة فلاش | 8 ميجابايت (مساحة تخزين النظام + مساحة تخزين التطبيقات) |
| ذاكرة الوصول العشوائي الثابتة المحلية | 8 ميجابايت (مع خاصية اكتشاف الأخطاء وتصحيحها) |
| ذاكرة الوصول العشوائي المشتركة | 256 كيلوبايت (تبادل البيانات مع QPP) |
| ذاكرة EEPROM | يخزن بيانات خاصة بالوحدة (عناوين MAC، إصدار الجهاز) |
| المعلمة | مواصفة |
|---|---|
| قنوات الإيثرنت | 2x 10/100 ميجابت في الثانية (أجهزة إرسال واستقبال إيثرنت سريعة مزدوجة السرعة) |
| القنوات التسلسلية | وحدتا تحكم في الاتصالات التسلسلية للأغراض العامة |
| أنواع الموصلات | إيثرنت: RJ45؛ تسلسلي: موصل AMP ذو 10 دبابيس |
| البروتوكولات المدعومة | ناقل إدارة السلامة، Modbus RTU، Modbus TCP/IP، ASCII، OPC، Honeywell SDP |
| المعلمة | مواصفة |
|---|---|
| جهد التغذية | 5 فولت تيار مستمر ±5% |
| التيار الأقصى | 1.2A |
| عزل 5 فولت إلى إيثرنت | ≥ 2.5 كيلو فولت تيار مستمر |
| عزل 5 فولت عن الهيكل | ≥ 1.5 كيلو فولت تيار مستمر |
| عزل الإيثرنت عن الهيكل | ≥ 1.5 كيلو فولت تيار مستمر |
| المعلمة | مواصفة |
|---|---|
| درجة حرارة التشغيل | من -5 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة النسبية | من 10 إلى 95%، غير مكثف |
| تصنيف الحماية | IP20 (تركيب الخزانة) |
| أبعاد | 21.2 سم × 17.6 سم × 3.52 سم |
| وزن | الوزن التقريبي: 0.7 كجم (وزن الشحن التقريبي: 2.0 كجم) |
| الشهادات | CE، TÜV، UL، CSA، FM |
يتم استخدام جهاز FC-USI-0002 على نطاق واسع في مختلف الصناعات التي تتطلب اتصالات أمان معتمدة بمستوى SIL 3:
| صناعة | طلب |
|---|---|
| النفط والغاز | تكامل نظام الإغلاق الطارئ (ESD) بين نظام إدارة السلامة ونظام Experion PKS لأنظمة التحكم في المصافي وخطوط الأنابيب |
| المعالجة الكيميائية | تكامل نظام SIS-DCS للتفاعلات الكيميائية المستمرة؛ اتصال نظام الكشف عن الغازات والحرائق |
| توليد الطاقة | تبادل بيانات السلامة لنظام إدارة الاحتراق (BMS)؛ تكامل نظام حماية التوربينات |
| المستحضرات الصيدلانية | نظام اتصال السلامة للتحكم في عمليات الدفعات ومراقبة الغرف النظيفة |
| البحرية والمنصات البحرية | نظام سلامة المنصة ونظام الحماية من الحرائق |
ال FC-USI-0002 تم استبدالها بـ FE-USI-0002والذي يوفر توافقًا وظيفيًا بين الأطراف.
ال FX-USI-0002 هذا إصدار خاص بنظام التحكم الموزع (DCS) وقد يتم الخلط بينه وبين إصدار مدير السلامة - يرجى التحقق من تطبيقك بعناية قبل الطلب..
