المواصفات الفنية
ملاحظة: المواصفات مستقاة من وثائق الأجهزة الرسمية لسلسلة I/A FBM06. يُرجى دائمًا التحقق من التوافق مع إصدار النظام الخاص بك وتكوين ناقل المجال.
الميزات والفوائد الرئيسية
إمكانية إدخال النبضات وإخراج الإشارات التناظرية
تدمج وحدة FBM06 وظيفتين متميزتين لمعالجة الإشارات في وحدة واحدة: عدّ النبضات عالي السرعة لقياس التدفق والسرعة، ومخرج دقيق من 0 إلى 20 مللي أمبير للتحكم التناظري. يقلل هذا التصميم الهجين عدد الوحدات في الحامل، ويبسط عملية التوصيل، ويخفض التكلفة الإجمالية للنظام للتطبيقات التي تتطلب كلا نوعي القياس. .
الحصول على النبضات بسرعة عالية
بتردد إدخال أقصى قدره 12500 هرتزيلتقط جهاز FBM06 إشارات النبضات سريعة التغير دون فقدان البيانات، مما يجعله مناسبًا لحساب إجمالي تدفق التوربينات، ومراقبة سرعة الدوران، وتطبيقات العد عالية الدقة. كما تتيح أوقات التحويل القابلة للتكوين برمجيًا للمهندسين تحسين التوازن بين الدقة ومعدل التحديث لكل تطبيق. .
مخرج تناظري دقيق مع نظام أمان قابل للتكوين في حالة الأعطال
توفر كل قناة إخراج 0-20 مللي أمبير دقة ±0.05% بدقة 12 بت وحمل أقصى يبلغ 735 أوم. تدعم الوحدة تكوينًا آمنًا ضد الأعطال لكل قناة (تثبيت أو استرجاع) مع بيانات استرجاع قابلة للتكوين، مما يضمن سلوكًا متوقعًا لحلقات الإخراج أثناء أعطال ناقل المجال أو استبدال الوحدة. .
بنية ناقل المجال الزائد
تتصل وحدة FBM06 بشكل مستقل بشبكة Fieldbus الاحتياطية، مما يوفر مسارين للاتصال بمعالج التحكم. في حال تعطل أحد أجزاء شبكة Fieldbus، تنتقل الوحدة تلقائيًا إلى المسار البديل، مما يضمن استمرار تبادل البيانات دون انقطاع العملية. .
عزل القنوات
يتم عزل كل قناة إدخال وإخراج على حدة وتتحمل 600 فولت تيار متردد لمدة دقيقة واحدة بين أي قناة والأرض أو بين القنوات. يمنع هذا العزل أعطال المجال، وحلقات التأريض، والضوضاء الكهربائية من الانتشار بين القنوات أو إتلاف الأجهزة الإلكترونية المتصلة بها. .
دعم تجاوز الإخراج
توفر مجموعة كابلات الإنهاء الاختيارية مقابس تجاوز مدمجة لكل قناة إخراج. تقبل هذه المقابس قابس تجاوز من محطة تجاوز الإخراج من سلسلة I/A أو مصدر خارجي آخر بقوة 20 مللي أمبير، مما يسمح بالحفاظ على إشارات الإخراج أثناء صيانة الوحدة أو استبدالها - وهو أمر مثالي لحلقات التحكم الحرجة. .
نماذج ذات صلة موصى بها
المكونات المتوافقة مع سلسلة I/A:
وحدات اتصال ناقل المجال: FCM10E، FCM2F2
وحدات توسيع ناقل المجال: FEM100
محطات تجاوز المخرجات: لدعم صيانة المخرجات
تجميعات كابلات الإنهاء: بما في ذلك خيار مقبس التجاوز
الأسئلة الشائعة (FAQ)

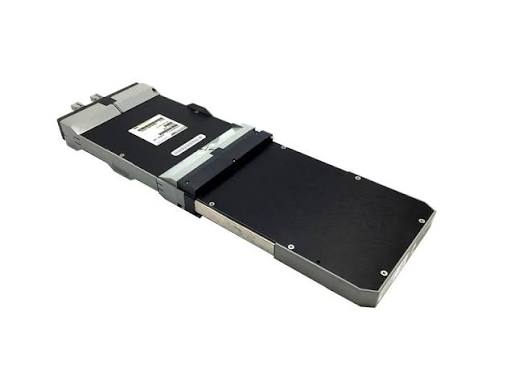

س1: ما هي الوظيفة الأساسية لجهاز Foxboro P0400YG FBM06؟
وحدة FBM06 هي وحدة ناقل بيانات ميداني مختلطة الإشارات تجمع بين أربع قنوات إدخال نبضية لقياس التردد/العد و أربع قنوات إخراج تناظرية 0-20 مللي أمبير لتشغيل مشغلات المجال. يقوم بتحويل إشارات المجال من وإلى ناقل المجال الاحتياطي، مما يتيح قياس التدفق المتكامل والتحكم التناظري من وحدة واحدة. .
س2: ما أنواع أجهزة الاستشعار التي يمكن توصيلها بمدخلات النبض FBM06؟
تستقبل مداخل النبض إشارات من عدادات الدوامات، عدادات التوربينات، الموصلات الصلبة أو الكهروميكانيكيةوغيرها من أجهزة الاستشعار ذات مخرجات النبضات المماثلة. الحد الأقصى لتردد الإدخال هو 12500 هرتز، مع أوقات تحويل قابلة للتكوين عبر البرنامج تبلغ 0.1 أو 0.2 أو 0.5 أو 1.0 ثانية .
س3: ما هي دقة ووضوح مخرجات جهاز FBM06؟
توفر كل قناة إخراج تناظرية دقة ±0.05% من المدى (عند درجة حرارة 25 درجة مئوية) مع دقة 12 بت و خطأ الخطية ±0.025%يتراوح نطاق الخرج بين 0 و20.4 مللي أمبير تيار مستمر مع أقصى حمل يبلغ 735 أوم .
س4: كيف يتعامل جهاز FBM06 مع التشغيل الآمن في حالة الفشل؟
تدعم الوحدة النمطية تكوينًا آمنًا ضد الأعطال لكل قناة مع خيارات لـ يمسك (الاحتفاظ بآخر مخرجات) أو الخيار الاحتياطي (إخراج قيمة احتياطية مُهيأة) أثناء أعطال ناقل المجال. بيانات الاحتياط قابلة للتكوين بشكل فردي لكل قناة .
س5: ما الغرض من مقابس تجاوز الإخراج؟
تتضمن مجموعة كابلات الإنهاء الاختيارية مقابس تجاوز مدمجة لكل قناة إخراج. تقبل هذه المقابس قابس تجاوز من محطة تجاوز الإخراج من سلسلة I/A أو مصدر خارجي بقوة 20 مللي أمبير، مما يسمح بتمرير إشارات الإخراج. يتم الحفاظ عليها أثناء صيانة الوحدة أو استبدالها—أمر بالغ الأهمية بالنسبة للحلقات التي يكون فيها انقطاع الإخراج غير مقبول .
س6: هل يمكن استبدال FBM06 دون إيقاف تشغيل النظام؟
نعم. يدعم FBM06 استبدال سريع على لوحة قاعدة من سلسلة I/A مُشغّلة. تبقى أسلاك التوصيل الميدانية وكابلات الطاقة والاتصال دون تغيير، ويضمن ناقل المجال الاحتياطي عدم فقدان الاتصال أثناء عملية التبديل. .
س7: ما نوع العزل الذي يوفره جهاز FBM06؟
الوحدة تتحمل 600 فولت تيار متردد لمدة دقيقة واحدة بين أي قناة والأرض، أو بين أي قناتين، دون حدوث أي ضرر. كل قناة معزولة بشكل فردي، مما يوفر احتواءً للأعطال ومقاومة للتشويش. كل قناة معزولة بشكل فردي، مما يوفر احتواءً للأعطال ومقاومة للتشويش. .
س8: ما هو استهلاك الطاقة لجهاز FBM06؟
تستهلك الوحدة 15 واط كحد أقصى (تبديد حرارة أقصى قدره 12 واط) من مصدر طاقة احتياطي بتيار مستمر 26-42 فولت. تتطلب قنوات إدخال النبضات مصدر طاقة منفصل بتيار مستمر 24 فولت ±10% بحد أقصى 30 مللي أمبير. .
