المواصفات الفنية
مواصفات الدقة
مصدر البيانات: مواصفات الأجهزة من سلسلة I/A FBM02.
خيارات وقت التحويل (قابلة للتكوين بواسطة البرنامج)
الميزات والفوائد الرئيسية
ثماني قنوات حرارية معزولة مزودة بخاصية الكشف عن الاحتراق
يوفر جهاز FBM02 ثماني قنوات إدخال حرارية معزولة تمامًا، كل منها مزود بـ مؤشر كامل النطاق على خاصية الاحتراقعندما يتعطل مستشعر المزدوجة الحرارية أو ينفصل، تكتشف الوحدة على الفور حالة الدائرة المفتوحة وتبلغ معالج التحكم بذلك، مما يمنع حدوث أعطال في القياس دون اكتشافها..
تعويض الوصلة المرجعية المتكاملة
تتضمن الوحدة قناة تعويض واحدة معزولة لوصلة مرجعية RTD لقياس درجة حرارة الأطراف. بالنسبة للتوصيلات الطرفية المنفصلة والمباشرة، يتم توفير مقاومة حرارية بلاتينية (RTD) بقيمة 100 أوم داخليًا في مجموعة كابلات التوصيل. أما بالنسبة لتوصيلات التوصيل بالمقابس، فيقوم المستخدم بتوفير نقطة مرجعية باستخدام مقاومة حرارية بلاتينية (RTD) بقيمة 100 أوم، ثنائية أو ثلاثية أو رباعية الأسلاك (DIN 43760، الفئة B)..
تحويل الإشارات عالي الدقة
يوفر جهاز FBM02 دقة قياس استثنائية مع ±0.035% من المدى للمدخلات بالمللي فولت و توافق مزدوج حراري ±0.25 درجة مئويةتدعم الوحدة أوقات تحويل قابلة للتكوين برمجياً تبلغ 0.1 و0.2 و0.5 و1.0 ثانية، مما يوفر دقة تتراوح من 12 إلى 15 بت، ويسمح بتحسين السرعة مقابل الدقة لكل تطبيق..
بنية ناقل المجال الزائد
باعتبارها وحدة FBM رئيسية، تتصل الوحدة بشكل مستقل بشبكة Fieldbus الاحتياطية. في حال تعطل أحد أجزاء شبكة Fieldbus، تنتقل الوحدة تلقائيًا إلى المسار البديل، مما يضمن استمرار تبادل البيانات مع معالج التحكم دون انقطاع العملية. يمكن ضبط تمكين تبديل Fieldbus ووقت التبديل برمجيًا..
عزل القنوات
كل قناة إدخال معزولة بشكل فردي وتتحمل 600 فولت تيار متردد لمدة دقيقة واحدة بين أي قناة والأرض، أو بين أي قناتين، دون حدوث أي ضرر. يمنع هذا العزل حلقات التأريض، وأعطال المجال، والضوضاء الكهربائية من الانتشار بين القنوات أو إتلاف الأجهزة الإلكترونية المتصلة بها..
بناء صناعي متين
تعمل الوحدة بكفاءة عالية في مختلف البيئات الصناعية. وهي تدعم هياكل التثبيت القياسية من سلسلة I/A، بما في ذلك هيكل التثبيت 1x8، والعلب الصناعية من سلسلة I/A، والعلبة الميدانية 8 (مع محول Y)..
نماذج ذات صلة موصى بها
المكونات المتوافقة مع سلسلة I/A:
معالجات التحكم: CP30، CP40، CP60، FCP270
مجموعات كابلات الإنهاء: كتلة أسلاك منفصلة (16 طرفًا بمشبك لولبي)، كتلة توصيل مباشر، كتلة موصل قابس (34 سنًا)
موصلات القابس: Burndy MSD 34 PM 118، MSD 34 PM 124، MSD 34 PM 824
الأسئلة الشائعة (FAQ)
س1: ما هي الوظيفة الأساسية لجهاز Foxboro P0400YC FBM02؟
وحدة FBM02 هي وحدة واجهة إدخال حرارية/مللي فولت لسلسلة أنظمة التحكم الموزعة I/A. تستقبل ثماني إشارات إدخال حرارية أو مللي فولت معزولة، وتُجري تحويل الإشارة وتعويض وصلة المرجع، ثم تُرسل بيانات درجة الحرارة الرقمية إلى معالج التحكم عبر ناقل المجال الاحتياطي..
س2: ما أنواع المزدوجات الحرارية التي يدعمها جهاز FBM02؟
تقبل الوحدة أنواع المزدوجات الحرارية القياسية ب، هـ، ي، ك، س، ت، و نبالإضافة إلى إشارات الميليفولت الأخرى. يتم تحديد منحنى المزدوجة الحرارية المحدد داخل برنامج تكوين سلسلة I/A ليتوافق مع مستشعرات المجال..
س3: كيف يتعامل جهاز FBM02 مع تعويض الوصلة المرجعية؟
تتضمن الوحدة قناة تعويض وصلة مرجعية RTD معزولة لاستشعار درجة حرارة الأطراف. بالنسبة لتوصيلات الأطراف المنفصلة والمباشرة، يتم توفير مقاومة حرارية بلاتينية داخلية بقيمة 100 أوم عند مجموعة كابلات الإنهاء. بالنسبة لتوصيلات الإنهاء بالقابس، يجب على المستخدم توفير مقاومة حرارية بلاتينية (RTD) ذات سلكين أو ثلاثة أو أربعة أسلاك بقيمة 100 أوم (DIN 43760، الفئة B)..
س4: ما هو نطاق الإدخال ودقة جهاز FBM02؟
نطاق الإدخال هو من -10.5 إلى 71.41875 ملي فولت تيار مستمرمواصفات الدقة هي:
مدخل الميليفولت: ±0.035% من المدى (±0.028 mV)
قناة RTD: ±0.025% من المدى (±0.2 درجة مئوية)
توافق المزدوجات الحرارية: ±0.25 درجة مئوية.
س5: ما هي الخيارات القابلة للتكوين لجهاز FBM02؟
يدعم برنامج تطبيق الإدخال التناظري ثلاثة خيارات قابلة للتكوين: دقة الإدخال التناظري (على أساس كل وحدة دراسية)، تمكين تبديل ناقل المجال، و وقت تبديل ناقل المجال.
س6: كم عدد وحدات FBM02 التي يمكن تركيبها على كل لوحة أساسية؟
يعتمد عدد وحدات FBM لكل قاعدة على هيكل التثبيت المحدد لسلسلة I/A وتكوين معالج التحكم. مع محول Y، يمكن تركيب وحدة FBM02 في هيكل التثبيت 1x8، والخزائن الصناعية لسلسلة I/A، والخزانة الميدانية 8. بدون محول Y، يمكن تركيبها في الخزانة الميدانية 4 لسلسلة I/A وهيكل تثبيت FBM 1x8.
س7: ما نوع العزل الذي يوفره جهاز FBM02؟
الوحدة تتحمل 600 فولت تيار متردد لمدة دقيقة واحدة بين أي قناة والأرض، أو بين قناة معينة وأي قناة أخرى، دون حدوث أي ضرر. يتم عزل كل قناة على حدة لاحتواء الأعطال ومقاومة التشويش..

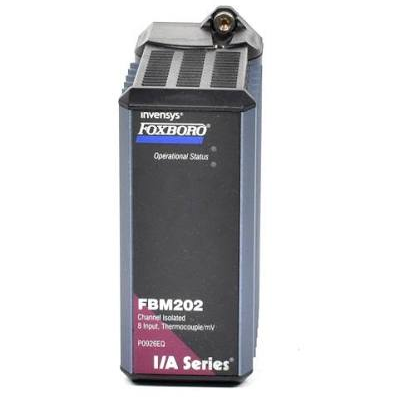

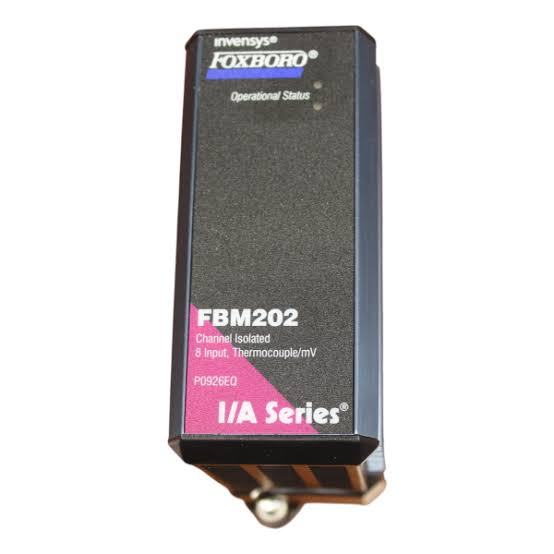

س8: ما الفرق بين FBM02 و FBM202؟
ال FBM02 (P0400YC) وحدة FBM من عائلة "الكلاسيكية" مصممة للوحات الخلفية القديمة من سلسلة I/A. FBM202 هو مكون واجهة إدخال حراري/مللي فولت من الجيل الجديد ذو 8 قنوات، مزود بتشخيصات وبرامج ثابتة محدثة. لا يمكن استبداله بشكل عام؛ لذا يُرجى الرجوع دائمًا إلى دليل أجهزة Foxboro لمطابقة الوحدة الصحيحة مع لوحة التوصيل الخلفية..
س9: هل يدعم FBM02 الاستبدال أثناء التشغيل؟
نعم. يدعم جهاز FBM02 التبديل السريع، مما يسمح باستبدال آمن أثناء التشغيل المستمر للمصنع دون تعطيل التحكم في العملية. كما تقوم أنظمة التشخيص المدمجة الشاملة بالكشف التلقائي عن أعطال القنوات، مما يُبسط عملية استكشاف الأخطاء وإصلاحها ويقلل من وقت التوقف..
س10: ما هي التطبيقات النموذجية لـ FBM02؟
يُستخدم جهاز FBM02 على نطاق واسع في تكرير النفط، مصانع الكيماويات، توليد الطاقة، صناعة الأدوية، وصناعة الزجاج حيث يكون قياس درجة الحرارة بدقة أمراً بالغ الأهمية. ويتم استخدامه لمراقبة درجة الحرارة الحرجة في المفاعلات الكيميائية، ومراقبة الأفران، وغيرها من حلقات العمليات الحساسة لدرجة الحرارة..
