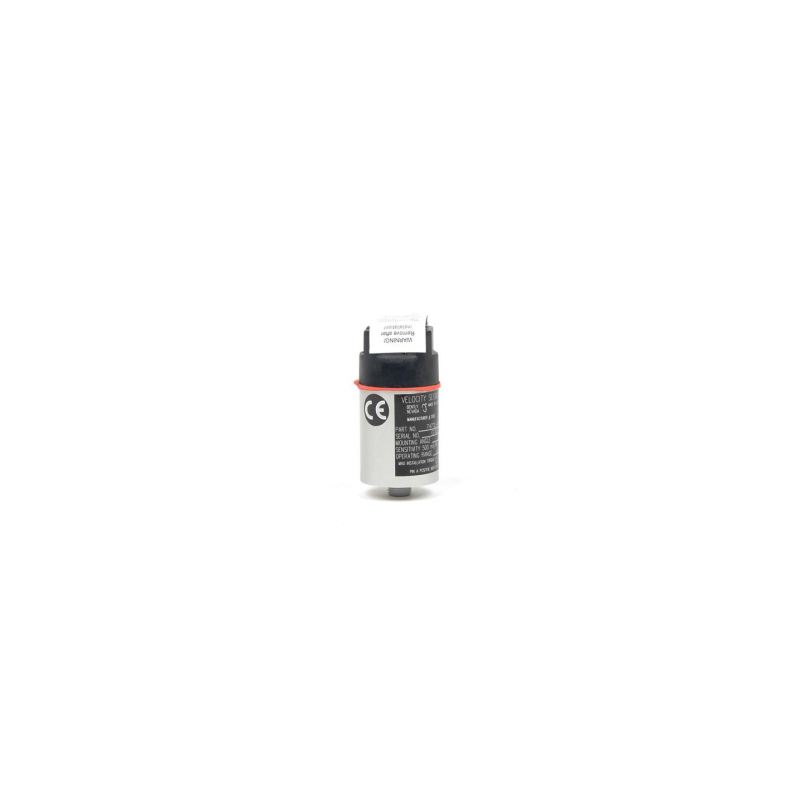

محول طاقة ثنائي الأسلاك عالي الحرارة من بنتلي نيفادا 74712-06-05-03-00

الميزات الرئيسية

• التشغيل في درجات حرارة عالية – التشغيل المستمر من من -29 درجة مئوية إلى +204 درجة مئوية (-20 درجة فهرنهايت إلى +400 درجة فهرنهايت)

• تقنية الملف المتحرك – تصميم سلبي ثنائي الأسلاك لا يتطلب طاقة خارجية

• توصيل كتلة طرفية – كتلة طرفية علوية (الخيار 03) لتوصيلات كهربائية آمنة وسهلة الصيانة

• انخفاض حساسية التأثير – تصميم الملف المتحرك أقل حساسية للصدمات أو الإثارة النبضية من محولات السرعة ذات الحالة الصلبة

• هيكل متين – مصمم لأداء موثوق به في البيئات الصناعية القاسية

• نطاق تردد واسع – من 10 هرتز إلى 1000 هرتز (من 600 إلى 60000 دورة في الدقيقة)

المواصفات الفنية

شرح رمز اللاحقة

المزايا الأساسية

1. مصمم خصيصاً لتحمل درجات الحرارة القصوى

تم تصميم جهاز 74712 خصيصًا للبيئات التي تفشل فيها مستشعرات الاهتزاز القياسية بسبب الحرارة المحيطة الزائدة. مع نطاق تشغيل مستمر يصل إلى 204 درجة مئوية (400 درجة فهرنهايت)إنه المستشعر المفضل لأغلفة التوربينات الغازية، وأغلفة محامل التوربينات البخارية، وتطبيقات الضواغط ذات درجات الحرارة العالية .

2. بساطة التوصيل الثنائي السلبي

يُولد تصميم الملف المتحرك جهد الإشارة الخاص به دون الحاجة إلى طاقة خارجية يُسهّل هذا الأمر عملية التركيب، ويُلغي الحاجة إلى أسلاك إمداد الطاقة، ويجعل المستشعر مناسبًا لتطبيقات القياس المحمولة. .

3. مناعة فائقة ضد الصدمات

بخلاف أجهزة الاستشعار الكهروإجهادية التي قد تُنتج قراءات خاطئة نتيجةً لأحداث الاصطدام، فإن تصميم الملف المتحرك بطبيعته... أقل حساسية للإثارة الاندفاعية وهذا يجعل 74712 خيارًا موثوقًا به للآلات التي يُتوقع فيها حدوث صدمات أو أحمال صدمية عرضية.

4. أسلاك سهلة الصيانة

ال كتلة طرفية مثبتة في الأعلى (الخيار 03) يسمح للفنيين الميدانيين بتوصيل الكابلات الصناعية الموجودة مباشرة بجسم المستشعر، مما يلغي الحاجة إلى الموصلات المصبوبة الخاصة ويبسط عملية استبدال الكابلات في القنوات الضيقة ذات درجات الحرارة العالية. .

5. موثوقية مثبتة

تتمتع عائلة Seismoprobe بسجل حافل في أنظمة حماية الآلات الحساسة. يتوافق جهاز 74712 مع أجهزة مراقبة Bently Nevada 1900/65A وأنظمة المراقبة من سلسلة 3500، بالإضافة إلى أجهزة جمع بيانات الاهتزاز التقليدية. .

ملاحظات حول تكامل الأنظمة

تكوين نظام السلكين

يتكون نظام قياس الزلازل الكامل من:

1. محول السرعة (هذا المنتج) – يُركّب على غلاف الآلة/بيت المحمل

2. كابل مناسب - يقوم بتوصيل المحول بالشاشة أو VDC (على سبيل المثال، سلسلة 9571 أو 84661)

متطلبات التركيب

• توجيهيجب تركيبه في 0 ±100 درجة (عادةً ما يكون عموديًا أو شبه عمودي). سيؤدي التركيب خارج هذا النطاق الزاوي المسموح به إلى انحراف الكتلة الزلزالية الداخلية عن مركزها، مما يؤدي إلى قراءات غير دقيقة وتآكل داخلي. .

• مسمار التثبيتمسمار تثبيت UNF-3A مقاس 1/2-20، لا يتطلب قاعدة .

توصيات بشأن الكابلات

• أقصى طول للكابل: 305 أمتار (1000 قدم) بدون إضعاف الإشارة

• يوصى باستخدام الكابلات المدرعة في البيئات التي تتعرض للتداخل الكهرومغناطيسي أو درجات الحرارة العالية.

• أنواع الكابلات المتوافقة: 9571 (0.6–30 م) و 84661 (0.9–30 م)

التطبيقات

يتم استخدام المنتج 74712-06-05-03-00 في تطبيقات الآلات الدوارة ذات درجات الحرارة العالية الحرجة:

وظائف القياس الأساسية

• الاهتزاز المطلق (بالنسبة للفضاء الحر) - قياس اهتزازات غلاف المحمل أو الغلاف أو الهيكل

• مراقبة الحالة - الكشف عن عدم التوازن الهيكلي، والارتخاء الميكانيكي، وتدهور المحامل

المحتويات

• محول طاقة ثنائي الأسلاك عالي الحرارة من بنتلي نيفادا 74712-06-05-03-00 عدد 1

ملاحظة: كابل التوصيل (9571 أو 84661) والشاشة/VDC وأجهزة التثبيت تباع بشكل منفصل.

لماذا تشتري منا؟

• في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي

• شحن سريع – تتوفر خيارات الشحن السريع

• تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها

• يشمل الضمان – اشترِ بثقة

• الدعم الفني – تتوفر المساعدة في عملية التكامل

الأسئلة الشائعة (FAQ)

س1: ما هو Bently Nevada 74712-06-05-03-00؟

هو محول سرعة Seismoprobe ثنائي الأسلاك عالي الحرارة، يُستخدم لقياس الاهتزاز المطلق في أغلفة المحامل، وهياكل الآلات، والمكونات الهيكلية في البيئات الحرارية القاسية. وهو النسخة عالية الحرارة من Seismoprobe 9200 .

س2: ماذا تعني كل لاحقة في رقم القطعة؟

06 = زاوية التركيب 0 ±100 درجة، الحد الأدنى للتردد 10 هرتز؛ 05 = بدون قاعدة، تركيب مسمار 1/2-20 UNF-3A؛ 03 = موصل طرفي علوي التركيب؛ 00 = لا يلزم الحصول على موافقة من أي جهة .

س3: ما هي أقصى درجة حرارة تشغيل؟

يعمل المحول بشكل مستمر من من -29 درجة مئوية إلى +204 درجة مئوية (-20 درجة فهرنهايت إلى +400 درجة فهرنهايت) .

س4: هل يحتاج هذا المستشعر إلى مصدر طاقة خارجي؟

لا. يستخدم جهاز 74712 تقنية الملف المتحرك التي تولد جهدًا كهربائيًا يتناسب مع سرعة الاهتزاز. وهو يتطلب لا يوجد مصدر طاقة خارجي .

س5: ما هي الحساسية واستجابة التردد؟

الحساسية هي 20 ملي فولت/مم/ث (500 ملي فولت/بوصة/ث) ±5%استجابة التردد هي من 10 هرتز إلى 1000 هرتز (من 600 إلى 60000 دورة في الدقيقة) مع +0، -3 ديسيبل نموذجي .

س6: ما هو اتجاه التركيب المطلوب؟

يجب تركيب المستشعر في 0 ±100 درجة (عادةً ما يكون الوضع عموديًا أو شبه عمودي). سيؤدي التركيب خارج نطاق التفاوت الزاوي هذا إلى قراءات غير دقيقة وتآكل داخلي. .

س7: ما الفرق بين 74712 و 9200؟

الرقم 74712 هو نسخة درجات الحرارة العالية من جهاز قياس الزلازل 9200. صُمم جهاز 9200 للعمل في بيئات درجات الحرارة المحيطة القياسية، بينما يوسع جهاز 74712 نطاق التشغيل إلى 204 درجة مئوية لتوربينات الغاز، وتوربينات البخار، وغيرها من التطبيقات التي تتطلب درجات حرارة عالية. .

س8: ما هي أنواع الكابلات المتوافقة؟

المحول متوافق مع كابلات توصيل من سلسلتي 9571 و 84661يوصى باستخدام الكابلات المدرعة في البيئات التي تتعرض للتداخل الكهرومغناطيسي أو درجات الحرارة العالية .

س9: ما هو أقصى طول للكابل؟

أقصى طول للكابل هو 305 أمتار (1000 قدم) بدون إضعاف الإشارة .

س10: هل يمكن استخدام هذا المستشعر للقياسات المحمولة؟

نعم. نظرًا لأنه لا يتطلب مصدر طاقة خارجي، فإن جهاز 74712 مناسب لتطبيقات القياس المحمولة. .

س11: ما هي أنظمة المراقبة التي يتوافق معها هذا المحول؟

وهو متوافق مع بنتلي نيفادا أجهزة مراقبة الاهتزاز 1900/65 أمبير, أنظمة مراقبة من سلسلة 50وأجهزة جمع بيانات الاهتزازات الصناعية التقليدية .

س12: هل هذا المستشعر مناسب للمناطق الخطرة؟

هذا النوع المحدد (اللاحقة 00) لديه لا يوجد موافقة من أي جهة للمناطق الخطرة. إذا كانت شهادة المنطقة الخطرة مطلوبة، فاختر نوعًا يحمل لاحقة موافقة الجهة المختصة. .
