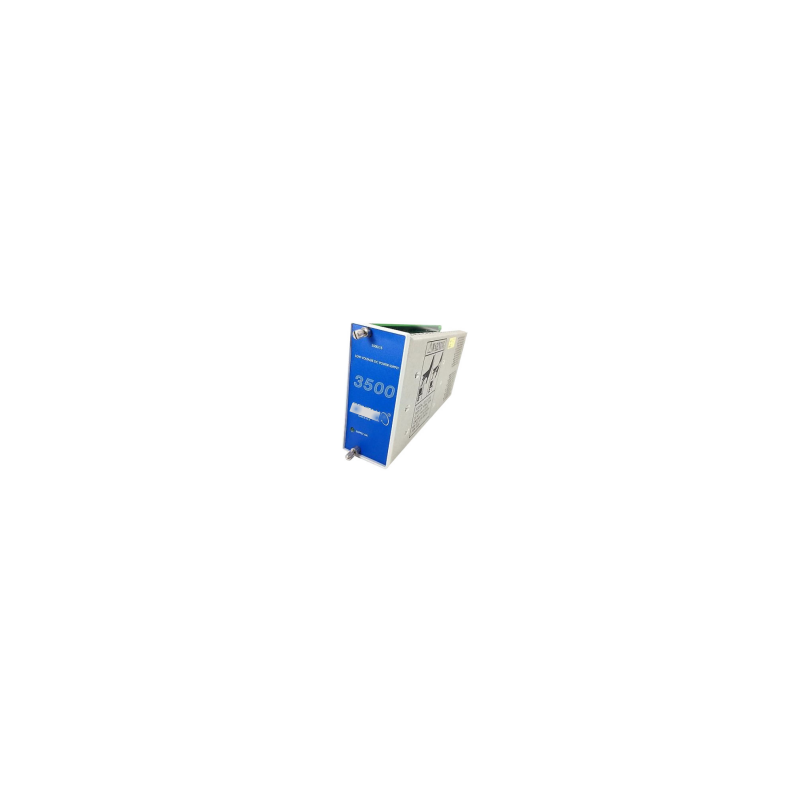

Bently Nevada 3500/15 129486-01 High Voltage DC Power Supply Module (88-140 VDC) – 3500 System / Bently Spare Part

وحدة تزويد الطاقة عالية الجهد DC من بنتلي نيفادا 3500/15 129486-01

ال بنتلي نيفادا 3500/15 129486-01 وحدة تزويد طاقة تيار مستمر عالية الجهد مصممة لنظام حماية الآلات من سلسلة 3500. تُركّب هذه الوحدة، التي تُشغل نصف ارتفاع وحدة 3500، في الفتحات المخصصة لها على الجانب الأيسر من الرف، وتستقبل نطاقًا واسعًا من جهد دخل التيار المستمر، وتحوله إلى جهد مناسب للاستخدام من قِبل وحدات 3500 الأخرى، مما يضمن التشغيل الموثوق لوظائف مراقبة الاهتزاز ودرجة الحرارة والسرعة ومؤشر الطور..

يُعدّ جهاز 129486-01 جزءًا من سلسلة أجهزة تزويد الطاقة عالية الجهد للتيار المستمر من ليجاسي، المصممة خصيصًا للتطبيقات التي تتطلب طاقة دخل تتراوح بين 88 و140 فولت تيار مستمر. يدعم تصميمه المتين التشغيل الكامل للرف مع خيارات للتكرار، مما يضمن أداءً متواصلًا في التطبيقات الصناعية الحساسة..

رقم الصنف :
3500/15 129486-01
الطلب (الحد الأدنى للكمية) :
1
قسط :
EXW
منشأ المنتج :
USA
ميناء الشحن :
Wuhan, Hubei, China
مهلة :
3-5 days
وزن :
0.5kg

المزايا الأساسية

إمكانية إدخال تيار مستمر عالي الجهد: تقبل الوحدة جهد دخل يتراوح بين 88 و140 فولت تيار مستمر، مما يجعلها مثالية للبيئات الصناعية التي تعمل بالتيار المستمر، والأنظمة المدعومة بالبطاريات، والتركيبات البعيدة حيث يكون التيار المتردد غير متوفر أو غير موثوق به..
دعم التكوين الاحتياطي: يمكن لحامل 3500 استيعاب وحدة تزويد طاقة واحدة أو اثنتين بأي مزيج من التيار المتردد والتيار المستمر. عند تركيب وحدتي تزويد طاقة، تعمل الفتحة السفلية كوحدة التزويد الأساسية، بينما تعمل الفتحة العلوية كوحدة احتياطية. لا يؤثر إزالة أو إدخال أي من وحدتي تزويد الطاقة على تشغيل الحامل طالما أن وحدة التزويد الثانية مثبتة..
إمكانية التبديل السريع: بفضل التكوين الاحتياطي، تدعم الوحدة الاستبدال أثناء التشغيل، مما يسمح بالصيانة أو الاستبدال دون مقاطعة تشغيل الحامل ووحدات المراقبة الخاصة به..
ميزات الحماية الشاملة: يشتمل مصدر الطاقة على حماية من الجهد الزائد والتيار الزائد وارتفاع درجة الحرارة. تقاوم دوائر كبح الارتفاع المفاجئ للتيار تأثير الجهد العابر الناتج عن بيئات المحطات الفرعية، بينما ينفتح مصهر داخلي في حالة حدوث ظروف الجهد الزائد..
وظيفة التشخيص للمراقبة الذاتية: تتميز الوحدة بلوحة أمامية الإمداد جيد LED يشير ذلك إلى متى يعمل مصدر الطاقة بشكل صحيح، مما يتيح إجراء فحص محلي سريع دون الحاجة إلى تسجيل الدخول إلى البرنامج..
موثوقية على مستوى الصناعة: صُممت هذه الوحدة للعمل في البيئات القاسية، حيث تعمل بكفاءة عالية في درجات حرارة تتراوح من -30 درجة مئوية إلى +65 درجة مئوية مع رطوبة تصل إلى 95% دون تكثف. يوفر الغلاف المعدني المتين حماية ضد التداخل الكهرومغناطيسي..

المواصفات الفنية

المعلمة	مواصفة
الشركة المصنعة	بنتلي نيفادا (بيكر هيوز)
نموذج	3500/15
رقم القطعة	129486-01
نوع المنتج	وحدة تزويد الطاقة القديمة ذات الجهد العالي للتيار المستمر
جهد الدخل	88-140 فولت تيار مستمر
سحب التيار الكامل للرف	2.5 أمبير (كحد أقصى)
متطلبات مساحة الرفوف	فتحتان بنصف الارتفاع (على الجانب الأيسر من الرف)
الأبعاد (الارتفاع × العرض × العمق)	120.7 مم × 50.8 مم × 251.5 مم (4.75 بوصة × 2.0 بوصة × 9.9 بوصة)
وزن	1.39 كجم (3.06 رطل)
درجة حرارة التشغيل	من -30 درجة مئوية إلى +65 درجة مئوية (من -22 درجة فهرنهايت إلى +150 درجة فهرنهايت)
درجة حرارة التخزين	من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
رطوبة	تصل نسبة التكثيف إلى 95%، بدون تكثيف
الحد الأدنى للتحميل	لا يشترط حد أدنى لحمل الرفوف
مؤشر اللوحة الأمامية	الإمداد جيد LED
شهادة	CE، CSA/NRTL/C (حسب التكوين)

سيناريوهات التطبيق

يُعد جهاز Bently Nevada 3500/15 129486-01 ضروريًا في أنظمة الأتمتة الصناعية المختلفة التي تتطلب طاقة دقيقة وموثوقة لحماية الآلات:

توليد الطاقة: يوفر طاقة تيار مستمر موثوقة لأنظمة مراقبة التوربينات والمولدات في محطات الطاقة، مما يضمن التشغيل المستمر لوحدات مراقبة الاهتزازات والحالة الحرجة..
صناعة النفط والغاز: تُستخدم في رفوف مراقبة ضواغط المصافي وأنظمة حماية المعدات الدوارة في المنصات البحرية، حيث يُعدّ استقرار الطاقة أمرًا ضروريًا للتطبيقات بالغة الأهمية للسلامة..
المعالجة الكيميائية: يدعم أنظمة حماية الآلات للمضخات والضواغط والمحركات في المصانع الكيميائية، ويوفر طاقة موثوقة لوظائف مراقبة الاهتزاز والحماية..
المعادن والتعدين: يقوم بتشغيل أنظمة مراقبة لمطاحن الدرفلة والكسارات وغيرها من المعدات الدوارة الثقيلة في البيئات الصناعية القاسية.
مرافق معالجة المياه: يُمكّن من المراقبة المستمرة لمحطات الضخ والآلات الدوارة مع مصدر طاقة تيار مستمر موثوق به.
عمليات التثبيت عن بعد: إن قدرة إدخال التيار المستمر عالي الجهد تجعل هذه الوحدة مثالية للتركيبات البعيدة أو المدعومة بالبطاريات حيث تكون البنية التحتية للطاقة المترددة محدودة.

ما يشمله العرض

وحدة تزويد طاقة تيار مستمر عالية الجهد واحدة من بنتلي نيفادا 3500/15 129486-01
العبوة الأصلية من المصنع (جديدة وأصلية)

قبل الشراء

حالة المخزون: متوفر في المخزون – جاهز للشحن الفوري.
حالة: جديد وأصلي. يتم اختبار كل وحدة والتحقق منها بنسبة 100% قبل الشحن.
ملاحظة حول التوافق: لا يتوافق مصدر الطاقة القديم عالي الجهد للتيار المستمر ووحدة إدخال الطاقة (PIM) مع مصدر الطاقة الأحدث العالمي للتيار المتردد أو مصدر الطاقة منخفض الجهد للتيار المستمر. يرجى التحقق من التكوين الحالي لديك قبل الطلب..
تثبيت: يجب أن يتم التركيب بواسطة فنيين مؤهلين. يجب تركيب الوحدة في الفتحات المخصصة على الجانب الأيسر من رف 3500. تأكد من فصل جميع مصادر الطاقة قبل التركيب.
ضمان: يأتي مع ضمان قياسي لمدة 12 شهرًا يغطي عيوب المواد والتصنيع.

الأسئلة الشائعة

س: ماذا يمثل رقم الطراز 3500/15 129486-01؟
ج: يتوزع رقم الطراز كما يلي: 3500/15 = وحدة تزويد الطاقة لنظام حماية الآلات من سلسلة 3500؛ 129486-01 = وحدة تزويد طاقة تيار مستمر عالية الجهد قديمة بمدخل 88-140 فولت تيار مستمر.

س: ما الفرق بين وحدة تزويد الطاقة 129486-01 ووحدات تزويد الطاقة الأخرى 3500/15؟
ج: يُعدّ الطراز 129486-01 إصدارًا قديمًا عالي الجهد يعمل بتيار مستمر، بمدخل يتراوح بين 88 و140 فولت تيار مستمر. وتشمل الإصدارات الأخرى إصدارات الجهد المنخفض (20-30 فولت تيار مستمر)، والجهد العالي (175-264 فولت تيار متردد)، والجهد المنخفض (85-132 فولت تيار متردد)، والجهد العالمي (85-264 فولت تيار متردد)..

س: هل يمكنني وضع أنواع مختلفة من مصادر الطاقة في نفس الرف؟
ج: يمكن أن يحتوي رف 3500 على وحدة تزويد طاقة واحدة أو اثنتين بأي مزيج من التيار المتردد والتيار المستمر. مع ذلك، فإن وحدات تزويد الطاقة القديمة ذات الجهد العالي للتيار المستمر ووحدات إدارة الطاقة (PIMs) غير متوافقة مع وحدات تزويد الطاقة الجديدة ذات الجهد العالي للتيار المستمر ووحدات إدارة الطاقة (PIMs). يمكن أن تتعايش مجموعات وحدات إدارة الطاقة الرئيسية القديمة والجديدة في نفس رف 3500 مع وجود مصدر طاقة احتياطي..

س: كيف يعمل تكوين مصدر الطاقة الاحتياطي؟
ج: عند تركيب مصدرَي طاقة في رف، يعمل المصدر الموجود في الفتحة السفلية كمصدر طاقة أساسي، بينما يعمل المصدر الموجود في الفتحة العلوية كمصدر طاقة احتياطي. في حال تعطل المصدر الأساسي، يتولى المصدر الاحتياطي العمل تلقائيًا دون التأثير على وظائف الرف..

س: ماذا يشير إليه مؤشر LED الخاص بـ "الإمداد جيد"؟
ج: يشير مؤشر LED الموجود على اللوحة الأمامية "Supply OK" إلى أن مصدر الطاقة يعمل بشكل صحيح. إذا لم يكن المؤشر مضاءً، فهذا يشير إلى وجود عطل يتطلب فحصًا..

س: هل يمكن استبدال هذه الوحدة أثناء التشغيل؟
ج: نعم، عند تركيب وحدات تزويد طاقة احتياطية، يمكن إزالة أو إدخال أي من وحدتي تزويد الطاقة دون تعطيل تشغيل الرف. وهذا يسمح بالاستبدال السريع أثناء الصيانة..

س: ما هي سرعة شحن هذه الوحدة؟
ج: بما أن هذا المنتج متوفر في المخزون، فإننا عادةً ما نقوم بالشحن في غضون 24 ساعة من تأكيد الطلب عبر خدمات الشحن السريع العالمية مثل DHL أو FedEx.

نماذج موصى بها

يعمل جهاز Bently Nevada 3500/15 129486-01 بسلاسة مع مكونات سلسلة Bently Nevada 3500 التالية:

129478-01: وحدة إدخال طاقة تيار مستمر عالية الجهد (PIM) مصممة للعمل مع وحدة تزويد الطاقة 129486-01.
133292-01: وحدة تزويد طاقة تيار مستمر منخفضة الجهد بمدخل 20-30 فولت تيار مستمر للتطبيقات التي تتطلب جهد تيار مستمر منخفض.
127610-01: وحدة تزويد طاقة التيار المتردد القديمة مع مدخل تيار متردد قابل للتكوين للتركيبات التقليدية التي تعمل بالتيار المتردد.
125840-01: وحدة إدخال طاقة التيار المتردد عالية الجهد (PIM) للاستخدام مع تكوينات إمداد طاقة التيار المتردد.
3500/22M: وحدة واجهة البيانات العابرة لمراقبة الآلات المتقدمة وتكامل برامج النظام 1.
3500/05: رف النظام الذي يضم وحدة تزويد الطاقة ووحدات المراقبة الأخرى.
