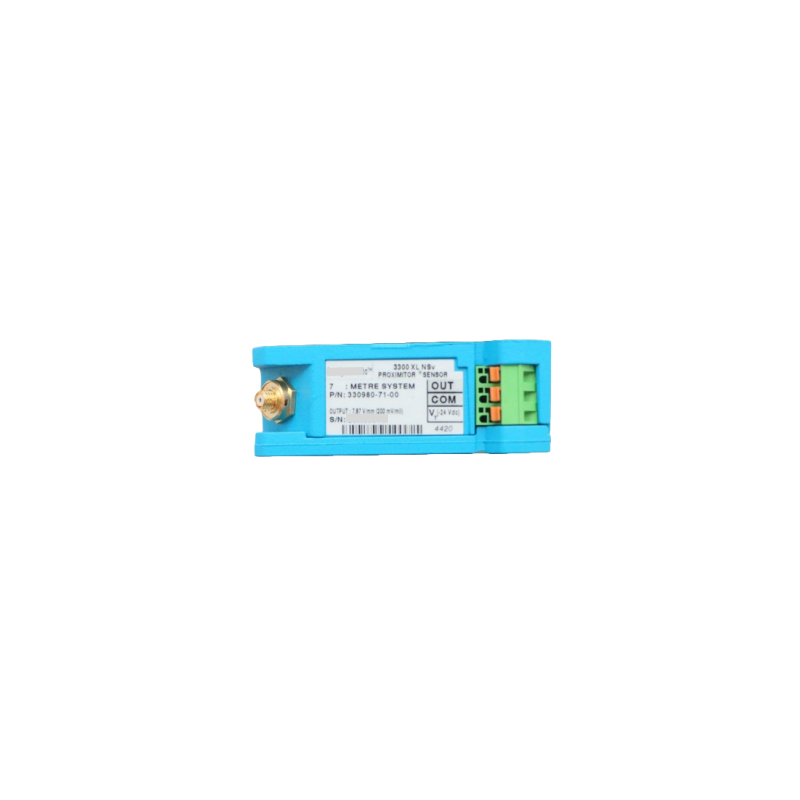

نظام محول تقارب بنتلي نيفادا 330980-71-05 3300 XL 8 مم

المعايير والميزات الرئيسية

الميزات والمزايا الأساسية

• مصمم للتطبيقات ذات المساحة المحدودةالميزة الأبرز في هذه الوحدة هي تصميم NSv (المنظر الجانبي الضيق)صُممت هذه الأداة خصيصًا لضواغط الهواء الطاردة المركزية، وضواغط التبريد، وضواغط الغازات الصناعية، حيث تمنع قيود التركيب الصارمة استخدام مجسات 3300 XL القياسية مقاس 8 مم. وهي مناسبة لأقطار الأعمدة الصغيرة التي تقل عن 51 مم (2 بوصة) والأهداف المحورية التي يقل قطرها عن 15 مم (0.6 بوصة)..

• مناعة محسّنة ضد التداخل الكهرومغناطيسي/التداخل الراديوييتميز جهاز Proximitor 3300 XL NSv بمقاومة محسّنة لتداخل الترددات اللاسلكية والتداخل الكهرومغناطيسي، مما يجعله يفي بمعايير علامة CE الأوروبية. دون الحاجة إلى أنابيب محمية خاصة أو أغلفة معدنيةوهذا يسمح بالتركيب في أغلفة من الألياف الزجاجية أو بالقرب من معدات الراديو دون تدهور الإشارة، مما يقلل من تكاليف التركيب وتعقيده.

• اتصالات طرفية SpringLoc: تتميز الوحدة ببراءة اختراع شرائط توصيل SpringLoc لا تتطلب هذه الأطراف أدوات تركيب خاصة. فهي توفر وصلات قوية ومقاومة للاهتزازات من خلال الاستغناء عن آليات التثبيت اللولبية التي قد ترتخي بمرور الوقت، مما يضمن توصيلات كهربائية ميدانية موثوقة في بيئات ذات اهتزازات عالية..

• دقة واستقرار إشارة عاليةيوفر النظام نطاقًا خطيًا يبلغ 1.5 مم (60 ميلًا) بمعامل قياس 7.87 فولت/مم، مما يضمن قياسًا دقيقًا للأهداف الصغيرة. يحافظ جهاز NSv Proximitor على الدقة المحددة في نطاق درجات حرارة محيطة من 0 درجة مئوية إلى +45 درجة مئوية، ويتميز بتغير في جهد الخرج أقل من 2 ملي فولت لكل تغير في جهد الدخل..

• قابلية التبادل الكاملةتدعم جميع أنظمة محولات التقارب 3300 XL 8mm قابلية التبادل الكاملة من المجسات وكابلات التمديد وأجهزة استشعار Proximitor، مما يلغي الحاجة إلى مطابقة أو معايرة المكونات الفردية..

التطبيقات النموذجية

يُستخدم الرقم 330980-71-05 على نطاق واسع لمراقبة الآلات الحيوية في المنشآت ذات المساحة المحدودة.:

• ضواغط الهواء الطاردة المركزيةمراقبة الاهتزازات الشعاعية حيث تمنع الخلوصات الضيقة حول محامل الكراتين تركيب المجسات القياسية

• ضواغط التبريدقياس الموضع المحوري مع محدودية الوصول إلى التجويف المضاد

• ضواغط الغازات الصناعية: مراقبة اهتزاز العمود على الأعمدة الصغيرة (قطرها أقل من 51 مم)

• تركيبات أجهزة قياس الطور الرئيسية وأجهزة قياس سرعة الدورانمرجع الطور وقياس السرعة في الأماكن ذات المساحة المحدودة

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ 330980-71-05؟

A: هي وحدة معالجة إشارة (مستشعر تقارب) تعمل مع مجسات التقارب 3300 NSv وكابلات التمديد لتشكيل نظام محول طاقة متكامل. تستقبل إشارة جهد الفجوة من المجس، وتُجري عملية المعايرة الخطية وتعويض درجة الحرارة، وتُخرج جهد تيار مستمر يتناسب مع الموضع مُضافًا إليه إشارة اهتزاز تيار متردد..

س2: ما الفرق بين مستشعرات التقارب 330980-71-05 ومستشعرات التقارب القياسية 3300 XL 8mm؟

A: ال 330980-71-05 هو جهاز تقارب NSv (عرض جانبي ضيق)صُمم هذا الجهاز خصيصًا للتطبيقات ذات المساحة المحدودة حيث لا تتسع مجسات 3300 XL القياسية مقاس 8 مم. يتميز بتصميم نحيف وصغير الحجم، ويعمل مع مجسات NSv التي تستوعب أقطارًا صغيرة للمحاور (أقل من 51 مم) ومساحات مستهدفة صغيرة (أقل من 15 مم). أما مجسات 3300 XL القياسية (مثل سلسلة 330180) فهي مخصصة للتركيبات التقليدية..

س3: ما هو النطاق الخطي لهذا النظام؟

A: يتمتع نظام NSv بنطاق خطي من 1.5 مم (60 ميل)، من فجوة تتراوح من 0.25 مم تقريبًا إلى 1.75 مم.

س4: ما هي خيارات التركيب المتاحة؟

A: يتميز هذا الطراز (الخيار 71) تركيب على سكة DIN بتصميم نحيف مناسب للتركيبات عالية الكثافة. نمط تثبيت رباعي الفتحات يطابق تصميمات Proximitor السابقة لضمان التوافق مع التحديثات. تتوفر أيضًا خيارات تثبيت على اللوحة (الخيار 70)..

س5: ما هو جهد الفجوة الموصى به للتركيب؟

A: يجب أن يقرأ النظام الصحي بين -9 فولت و -12 فولت تيار مستمر عند موصل الشاشة أو كابل التمديد. تشير قراءة قريبة من -2 فولت إلى وجود قصر في المجس أو الكابل، بينما تشير قراءة قريبة من -24 فولت إلى وجود دائرة مفتوحة..

س6: هل يتطلب هذا النظام معايرة؟

A: لا. يدعم نظام 3300 XL إمكانية التبديل الكامل للمجسات وكابلات التمديد ومستشعرات Proximitor، مما يلغي الحاجة إلى معايرة المكونات الفردية أو مطابقتها على طاولة العمل..

س7: ما هي الظروف البيئية التي يمكن أن تتحملها هذه الوحدة؟

A: يعمل جهاز Proximitor من من -52 درجة مئوية إلى +100 درجة مئوية ويمكنه تحمل رطوبة تكثف بنسبة 100% عند حماية الموصلات. صُمم نظام NSv لضمان التشغيل الموثوق في البيئات الصناعية مع مناعة محسّنة ضد التداخل الكهرومغناطيسي/التداخل الراديوي.

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ المستشعر 330980-71-05 جزءًا من عائلة مستشعرات التقارب 3300 XL NSv. فيما يلي نماذج ذات صلة بأطوال وتكوينات أنظمة مختلفة:

اختيار النموذج المناسب

• للتركيبات ذات المساحة المحدودة: ال 330980-71-05 يُعد الخيار الأمثل للضواغط الطاردة المركزية والتطبيقات ذات مساحة التركيب المحدودة.

• للتطبيقات القياسية 8 ممضع في اعتبارك سلسلة 330180 (مثال: 330180-51-05) للتركيبات التقليدية حيث لا تكون المساحة محدودة.

• للمنشآت في المناطق الخطرةيضمن خيار الموافقات المتعددة (المضمن في 330980-71-05) الامتثال لمعايير ATEX وIECEx وCSA.
