مستشعر Bently Nevada 330780-50-00 هو مستشعر Proximitor® عالي الأداء من سلسلة أنظمة محولات التقارب 3300 XL مقاس 11 مم. تعمل هذه الوحدة كمُكيّف ومُضخّم إشارة ضمن نظام محول تيار دوامي كامل مقاس 11 مم، حيث تُزوّد المجس بالطاقة وتُعالج إشارات جهد الفجوة الخام لتحويلها إلى مُخرجات دقيقة وعالية المستوى تتناسب مع المسافة بين طرف المجس والعمود المستهدف. يُستخدم هذا المستشعر عادةً مع أنظمة مراقبة الاهتزازات مثل 3500/42M و3500/50 و1900/65.
تم تصميم الطراز المحدد 330780-50-00 كوحدة نظام بطول إجمالي 5.0 متر، مع تصميم للتركيب على اللوحة، ولا يتطلب أي موافقات خاصة من أي جهة. وهو يمثل مسار ترقية مباشر لأنظمة محولات الطاقة القديمة من سلسلة 7200، ويُستخدم على نطاق واسع في أجهزة مراقبة التوربينات (TSI) لقياس اهتزاز العمود، والإزاحة المحورية، والموقع.
رقم الصنف :
330780-50-00الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
3kgمعرض المنتجات

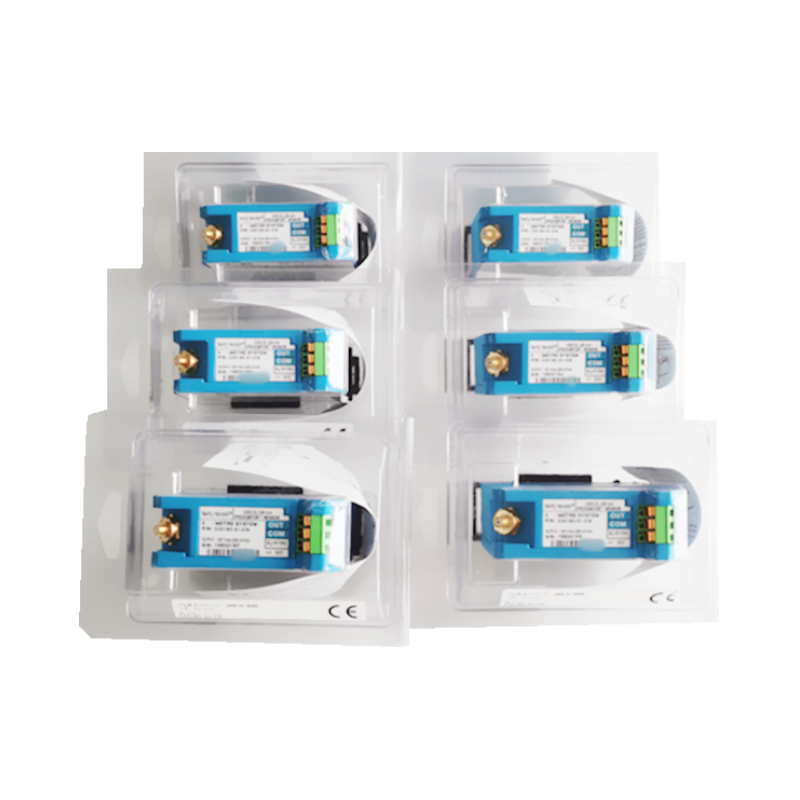

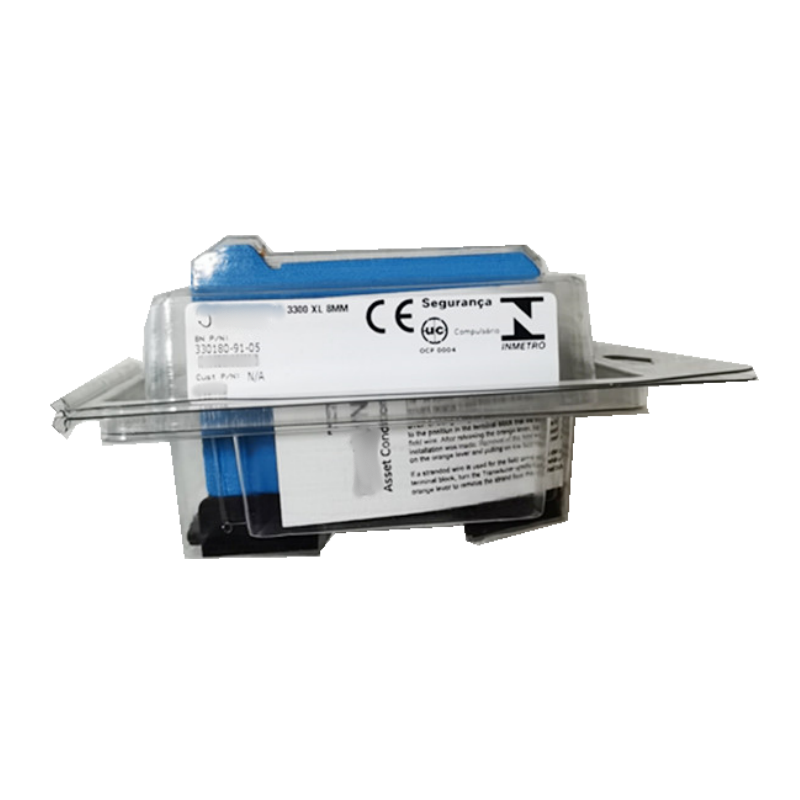

مستشعر التقارب Bently Nevada 330780-50-00 3300 XL
طول النظام 5.0 متر، تركيب على اللوحة
جديد وأصلي
معالجة الإشارات عالية الأداء: يحول إشارات مسبار التيار الدوامي الخام مقاس 11 مم إلى خرج جهد خطي مُخزن (100 مللي فولت/ميل) يتناسب مع مسافة الفجوة، مما يتيح إجراء قياسات ثابتة وديناميكية دقيقة
مقاومة محسّنة للضوضاء: تتيح المناعة المحسّنة ضد التداخل الكهرومغناطيسي/التداخل الراديوي إمكانية التركيب دون الحاجة إلى أنابيب محمية خاصة، مما يقلل التكاليف ويلبي متطلبات علامة CE.
توصيل الأسلاك في الموقع بدون أدوات: تُغني شرائط التوصيل SpringLoc™ عن الحاجة إلى أدوات خاصة، مما يوفر توصيلات أسلاك ميدانية أسرع وأكثر متانة مقارنةً بوصلات التوصيل التقليدية من النوع اللولبي.
مسار الترقية المباشر للأنظمة القديمة: يحل هذا النظام محل أنظمة محولات الطاقة من سلسلة 7200 مقاس 11 مم و14 مم بشكل كامل، مما يوفر ترقية سلسة لمنصة 3300 XL المتقدمة.
تصميم التثبيت على اللوحة: ال -50 يشير اللاحقة إلى تكوين تركيب اللوحة (تركيب بأربعة ثقوب)، وهو مناسب للتركيب مباشرة على لوحات خزانة التحكم أو إطارات المعدات.
طول النظام 5.0 متر: مُهيأ مسبقًا للاستخدام مع نظام بطول إجمالي 5.0 متر (المسبار + كابل التمديد) لتحقيق أفضل مطابقة للمقاومة ودقة القياس
| فئة | مواصفة |
|---|---|
| الشركة المصنعة | بنتلي، نيفادا |
| رقم الموديل | 330780-50-00 |
| نوع المنتج | مستشعر تقارب 3300 XL 11 مم |
| توافق النظام | نظام محول التيار الدوامي 3300 XL 11 مم |
| الطول الإجمالي للنظام | 5.0 متر (16.4 قدم) |
| خيار التركيب | تركيب على اللوحة (4 فتحات) |
| موافقة الوكالة | لا شيء مطلوب |
| عامل مقياس الإخراج | 3.94 فولت/مم (100 ملي فولت/ميل) ±5% |
| نطاق القياس الخطي | من 0.5 إلى 4.5 مم (4.0 مم / 160 ميل) |
| استجابة التردد | من 0 إلى 8 كيلو هرتز |
| مزود الطاقة | -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (-24 فولت تيار مستمر اسمي) |
| أقصى سحب للتيار | 12 مللي أمبير |
| إشارة الخرج | خرج الجهد المخفف (اهتزاز ديناميكي + إزاحة ثابتة) |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +45 درجة مئوية (مقياس التقارب) |
| امتثال | API 670، ISO 10817-1 |
| بلد المنشأ | الولايات المتحدة الأمريكية |
يوفر رقم القطعة 330780-50-00 تفاصيل تكوين محددة :
| لاحقة | شفرة | معنى |
|---|---|---|
| 330780 | - | النموذج الأساسي لمستشعر التقارب 3300 XL 11 مم |
| -50 | - | 5 = 5.0 متر طول النظام الإجمالي؛ 0 = تركيب على اللوحة |
| -00 | - | لا يلزم الحصول على موافقات من أي جهة رسمية |
يُعد مستشعر Proximitor ثلث نظام محول الطاقة الكامل، ويجب استخدامه مع مجسات وكابلات تمديد متوافقة بقطر 11 مم. :
| عنصر حرج | متطلبات |
|---|---|
| المجسات المدعومة | 330701، 330702، 330707 (مجسات التيار الدوامي 11 مم) |
| مطابقة طول النظام | يجب أن يساوي 5.0 أمتار بالضبط (طول المجس + طول كابل التمديد) |
| تحذير بشأن التوافق | لا للاستخدام مع مجسات 8 مم (سلسلة 330180) - الحساسية والنطاق الخطي غير متوافقين |
يلزم مطابقة طول النظام: يجب أن يساوي الطول الكهربائي الإجمالي للمسبار بالإضافة إلى كابل التمديد 5.0 متر، وهو الطول المُعتمد لجهاز Proximitor. أي اختلاف في الطول سيؤدي إلى عدم تطابق المعاوقة، وانعكاس الإشارة، وانحراف القياس. .
يُعد هذا المستشعر حجر الزاوية الإلكتروني المثالي لمراقبة الآلات الحيوية في مختلف الصناعات :
| صناعة | طلب |
|---|---|
| توليد الطاقة | مراقبة اهتزازات العمود والإزاحة المحورية في التوربينات البخارية والغازية والمولدات والمضخات الحيوية |
| النفط والغاز | مراقبة حالة الآلات عالية السرعة مثل الضواغط الطاردة المركزية، والتوربينات التوسعية، ومضخات خطوط الأنابيب |
| الصناعات الثقيلة | مراقبة المعدات الدوارة في مصانع الصلب ومصانع الورق ومرافق التصنيع الثقيلة |
| البتروكيماويات | تحديث أنظمة المراقبة القديمة وحماية الآلات المتوافقة مع معيار API 670 |
ال 330780-50-00 يتوافق مع مجموعة واسعة من أنظمة مراقبة Bently Nevada :
| نظام مراقبة متوافق | وصف |
|---|---|
| 3500/42M | جهاز مراقبة التقارب/الاهتزاز رباعي القنوات |
| 3500/50 | وحدة قياس سرعة الدوران رباعية القنوات |
| 3500/45 | مراقبة الوظائف |
| 1900/65 | شاشة معدات للأغراض العامة |
| التفاصيل | معلومة |
|---|---|
| حالة | جديد وأصلي |
| حالة المخزون | في الأوراق المالية |
| ضمان | 12 شهرًا |
| شحن | شحن سريع فور تأكيد الطلب |
