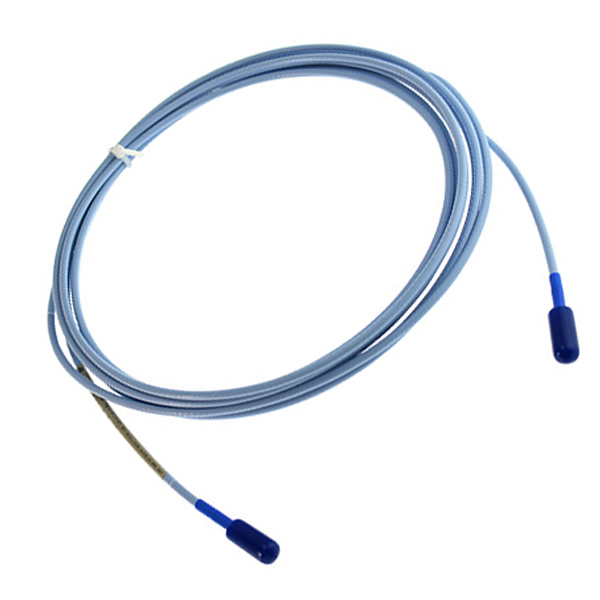

ال بنتلي، نيفادا 330730-040-00-00 هو كابل تمديد قياسي بطول 4.0 متر مصمم لـ نظام محول التقارب 3300 XL 11mm.يستخدم هذا الكابل على نطاق واسع في الآلات الدوارة الحساسة مثل التوربينات البخارية والضواغط والمضخات الكبيرة في توليد الطاقة والنفط والغاز والصناعات الثقيلة.
رقم الصنف :
330730-040-00-00الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| نموذج | 330730-040-00-00 |
| عائلة المنتجات | نظام محول التقارب 3300 XL 11 مم |
| نوع المنتج | كابل تمديد قياسي |
| طول الكابل | 4.0 متر (13.1 قدم) |
| نوع الكابل | كابل قياسي (غير مدرع، بدون نظام FluidLoc) |
| نوع الموصل | ClickLoc™ من النحاس المطلي بالذهب (يُشد باليد، أقصى عزم دوران 0.565 نيوتن متر) |
| مقاومة التيار المستمر (من قلب إلى قلب) | 0.88 ± 0.13 أوم (لطول 4 أمتار) |
| مقاومة التيار المستمر (درع-درع) | 0.26 ± 0.05 أوم (لطول 4 أمتار) |
| السعة | 69.9 بيكوفاراد/متر نموذجي |
| نصف قطر الانحناء الأدنى | 25.4 ملم (1.0 بوصة) |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +85 درجة مئوية |
| تحذير بشأن ختم درجة الحرارة المنخفضة | قد يحدث تدهور في مانع التسرب عند درجة حرارة أقل من -34 درجة مئوية. |
| رطوبة | 0-95% غير مكثف |
| الوزن (للكابل فقط) | حوالي 0.14 كجم |
| التوافق | مجسات 3300 XL 11 مم وأجهزة استشعار Proximitor (مثل مجسات سلسلة 330703) |
| طول النظام | يُستخدم عادةً مع كابل مسبار بطول 1.0 متر لتشكيل نظام قياسي كامل بطول 5.0 متر |
تفاصيل رقم القطعة (330730-AAA-BB-CC):
330730 - القاعدة: كابل تمديد 3300 XL 11 مم
-040 – الطول: 4.0 متر
-00 – خيار الموصل والكابل: كابل قياسي (بدون غلاف واقٍ، بدون واقي للموصل)
-00 – موافقة الجهة: غير مطلوبة
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 330730-040-01-00 | كابل مدرع بطول 4.0 متر مزود بموصل قياسي | الحماية الميكانيكية في البيئات القاسية/المعرضة للتلف |
| 330730-040-10-00 | كابل قياسي بطول 4.0 متر مزود بتقنية FluidLoc™ المضادة للتسرب | البيئات المبللة بالزيت (مثل التوربينات والضواغط ذات رذاذ الزيت) |
| 330730-080-00-00 | كابل تمديد قياسي بطول 8.0 متر | التركيبات على مسافات أطول |
| 330730-040-00-05 | كابل قياسي بطول 4.0 متر حاصل على الموافقات اللازمة للمناطق الخطرة (CSA/ATEX/IECEx) | منشآت المناطق الخطرة |
| 330703-00-04-10-02-00 | مسبار تقارب 3300 XL 11 مم (مرفق نموذجي) | مسبار 11 مم يتطلب كابل التمديد هذا |
| 330180-90-00 | مستشعر تقارب 3300 XL 11 مم | مستشعر يكمل نظام محول الطاقة 11 مم |
| 3500/60-01-00 163179-01+133819-01 | 3500/22M 288055-01+146031-01 | 3500/92/04-01-00 136180-01 136188-02 | 330851-04-000-040-10-01-00 |
| 3500/60 133811-01 | 3500/22-01-01-00 | 3500/92-02-01-00 | 330851-000-070-10-00-05 |
| 3500/60 173186-01 | 3500/22M-01-01-00 | 3500/92-04-01-00 | 330851-02-000-030-10-00-00 |
| 3500/60 190085-01L | 3500/22M 288055-01L | 3500/92 136180-01 | 330851-02-000-030-10-00-05 |
| 133827-01 | 3500/22M 288055-01 | 3500/92 136188-01 | 330851-02-000-050-10-00-05 |
| 3500/60-05-00 | 3500/22-01-01-01 | 3500/92 136188-02 | 330851-02-000-050-50-00-05 |
| 133819-01 | 3500/22M-01-01-01 | 3500/22-02-00 | 330851-02-000-050-90-00-05 |
س1: ما هو نظام المحول الذي صُمم من أجله 330730-040-00-00؟
تم تصميم هذا الكابل خصيصًا لـ نظام محول التقارب 3300 XL 11 مم. إنها لا متوافق مع نظام 8 مم (سلسلة 330130) بدون تطابق النظام المناسب.
س2: ما الفرق بين كابلات التمديد من السلسلة 330730-040-00-00 وسلسلة 330130؟
ال سلسلة 330730 مصمم لـ نظام مسبار 11 مممما يوفر نطاق قياس خطي أكبر (4 مم مقابل 2 مم) لتطبيقات مثل موضع الدفع المحوري والتمدد التفاضلي. ال سلسلة 330130 هذا خاص بنظام 8 مم، ويستخدم بشكل أساسي لقياس الاهتزاز الشعاعي.
س3: ماذا تعني اللواحق "-00" في رقم القطعة؟
الأول "-00" يشير كابل قياسي (بدون درع، بدون نظام تثبيت سائل، بدون واقي للموصل). الثاني "-00" يشير لا توجد موافقات من أي جهة. مطلوببالنسبة للمناطق الخطرة، استخدم "-05" لاحقة.
س4: ما هو الحد الأدنى الموصى به لنصف قطر الانحناء لهذا الكابل؟
نصف قطر الانحناء الأدنى هو 25.4 ملم (1.0 بوصة) لمنع انثناء الكابل والحفاظ على سلامة الإشارة.
س5: ما هي حدود درجة الحرارة للرقم 330730-040-00-00؟
نطاق درجة حرارة التشغيل هو من -40 درجة مئوية إلى +85 درجة مئويةومع ذلك، فإن التعرض المطول لما دون ذلك قد يؤدي إلى -34 درجة مئوية قد يتسبب ذلك في تلف مانع التسرب قبل الأوان، لذا تجنب تعريض الكابل للبرودة الشديدة أثناء الشحن أو التخزين.
