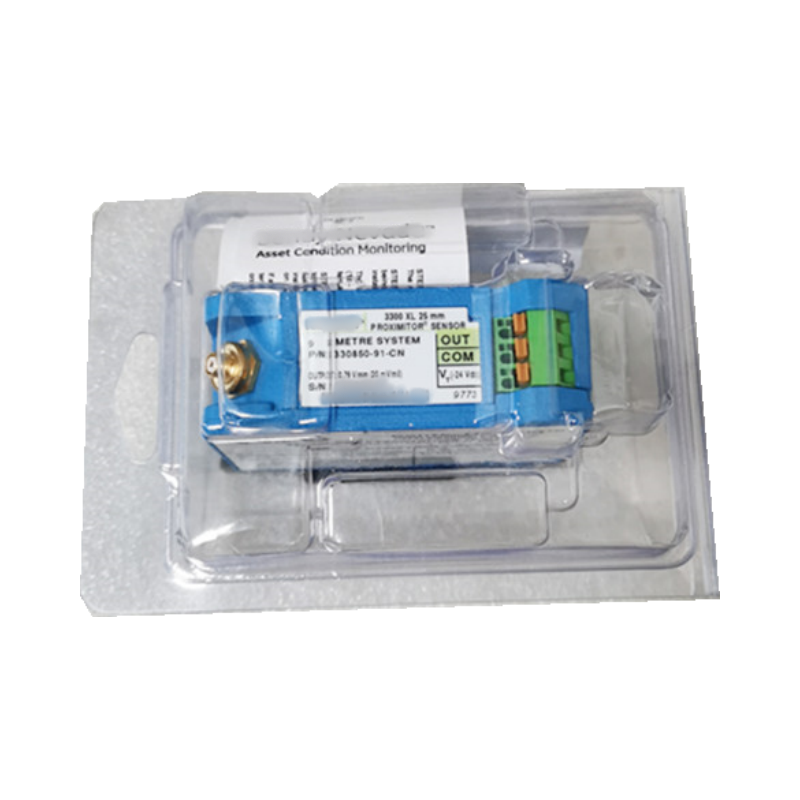

مستشعر التقارب Bently Nevada 330180-X1-05 3300 XL

المزايا الأساسية

• إمكانية تبادل المكونات بشكل كامل: صُمم نظام 3300 XL لضمان إمكانية التبديل الكامل بين المجسات وكابلات التمديد ومستشعرات Proximitor، مما يلغي الحاجة إلى مطابقة المكونات الفردية أو معايرة الجهاز. وهذا يقلل من وقت التوقف عن العمل ويبسط إدارة قطع الغيار. .

• مناعة محسّنة ضد التداخل الكهرومغناطيسي/التداخل الراديوي: يتميز المستشعر بمقاومة محسّنة للتداخلات الراديوية والكهرومغناطيسية، مما يسمح بتركيبه في علب غير معدنية دون الحاجة إلى حماية إضافية. وهذا يضمن سلامة الإشارة بشكل موثوق في البيئات الصناعية ذات التشويش الكهربائي. .

• إنشاءات صناعية متينة: صُنع غلاف مستشعر Proximitor من الألومنيوم A308، مما يوفر متانة وحماية فعالة ضد التداخل الكهرومغناطيسي. يدعم تصميم الغلاف الصغير كلاً من تركيب السكة DIN عالية الكثافة وتكوينات تركيب اللوحة التقليدية ذات 4 فتحات. .

• نطاق واسع لدرجة حرارة التشغيل: بفضل نطاق درجة حرارة التشغيل من -35 درجة مئوية إلى +85 درجة مئوية (الإصدار القياسي)، يُعد هذا المستشعر مناسبًا لمعظم البيئات الصناعية بما في ذلك محطات توليد الطاقة ومصافي النفط ومرافق التصنيع الثقيلة. .

• التوافق مع الإصدارات السابقة: مكونات نظام 3300 XL 8 مم متوافقة وقابلة للتبديل مع مكونات نظام محولات الطاقة الأخرى من سلسلة 3300 غير XL مقاس 5 مم و8 مم، بما في ذلك مسبار 3300 مقاس 5 مم للتطبيقات التي يكون فيها مسبار 8 مم كبيرًا جدًا بالنسبة لمساحة التركيب المتاحة. .

• معايرة المصنع: تتم معايرة كل مستشعر في المصنع لأهداف من فولاذ AISI 4140، مع توفر إصدارات MOD مخصصة لمواد أهداف بديلة مثل Inconel 625 للبيئات عالية الأداء أو شديدة التآكل .

المواصفات الفنية

سيناريوهات التطبيق

يُعد جهاز Bently Nevada 330180-X1-05 ضروريًا في أنظمة الأتمتة الصناعية المختلفة التي تتطلب مراقبة دقيقة وموثوقة للآلات:

• التوربينات البخارية والغازية: يراقب التمدد التفاضلي لغلاف الدوار، واهتزاز العمود، والموضع المحوري لحماية أصول التوربينات الحيوية من الأعطال الميكانيكية .

• ضواغط الطرد المركزي: يوفر هذا النظام مراقبة الاهتزاز القطري وموضع الدفع المحوري للضواغط عالية السرعة في صناعات النفط والغاز والبتروكيماويات والصناعات التحويلية. .

• توربينات الطاقة الكهرومائية: يُمكّن من اكتشاف اهتزاز العمود والدفع لمعدات توليد الطاقة الكهرومائية .

• المضخات الصناعية: يدعم مراقبة الاهتزازات في آلات محامل الأغشية السائلة، مما يساعد على منع الأعطال غير المتوقعة وإطالة عمر المعدات. .

• مصانع درفلة الصلب: يقيس فجوة الدرفلة وقوة الدفع في تطبيقات مصانع درفلة الصلب، مما يضمن جودة المنتج وحماية المعدات. .

• أنظمة الدفع البحري: يراقب التمدد الحراري للعمود وعلبة التروس في تطبيقات الدفع البحري .

• مرجعية مفتاح الطور وقياس السرعة: يوفر إشارات مرجعية للطور لتطبيقات قياس السرعة والموازنة عند اقترانه بنظام المراقبة المناسب. .

ما يشمله العرض

• 1 × مستشعر تقارب بنتلي نيفادا 330180-X1-05

• العبوة الأصلية من المصنع (جديدة وأصلية)

قبل الشراء

• حالة المخزون: متوفر في المخزون – جاهز للشحن الفوري.

• حالة: جديد وأصلي. يتم اختبار كل وحدة والتحقق منها بنسبة 100% قبل الشحن.

• التحقق من طول النظام: ال -X1 يشير اللاحق إلى طول نظام يبلغ 5 أمتار. يجب أن يساوي الطول الإجمالي للمسبار بالإضافة إلى كابل التمديد طول النظام المُهيأ لجهاز استشعار Proximitor. سيؤدي عدم تطابق الطول إلى أخطاء في القياس أو ضعف الإشارة. .

• تثبيت: يجب أن يتم التركيب بواسطة فنيين مؤهلين. تأكد من فصل جميع مصادر الطاقة قبل التركيب. حافظ على ممارسات التأريض السليمة لضمان سلامة الإشارة والحماية من التداخل الكهرومغناطيسي. .

• ضمان: يأتي مع ضمان قياسي لمدة 12 شهرًا يغطي عيوب المواد والتصنيع.

الأسئلة الشائعة

س: ماذا يمثل رقم الطراز 330180-X1-05؟
ج: يتوزع رقم الطراز كما يلي: 330180 = مستشعر التقارب 3300 XL؛ X1 = طول النظام 5 أمتار؛ -05 = موافقات المناطق الخطرة من CSA وATEX وIECEx .

س: ما هي الوظيفة الأساسية لهذا المستشعر؟
ج: تستخدم هذه التقنية تقنية التيارات الدوامية لقياس الإزاحة (الوضع الساكن) والاهتزاز (الحركة الديناميكية) بين مسبار وسطح موصل، مما يساعد على حماية الأصول الحيوية مثل التوربينات والضواغط والمضخات من الأعطال الميكانيكية. .

س: ما هي المجسات المتوافقة مع هذا المستشعر؟
ج: هذا المستشعر متوافق تمامًا مع كل من مجسات التقارب 3300 و3300 XL ذات مقاس 5 مم و8 مم، بالإضافة إلى كابلات التمديد. .

س: هل يمكنني استخدام مجسات مختلفة بشكل تبادلي؟
ج: نعم، تم تصميم نظام 3300 XL بحيث يمكن استبدال جميع مكوناته، مما يعني أنه يمكن استبدال المجسات وكابلات التمديد وأجهزة استشعار Proximitor دون الحاجة إلى معايرة فردية على طاولة العمل. .

س: ما هو إعداد الفجوة الموصى به لمراقبة الاهتزاز الشعاعي؟
ج: الإعداد الموصى به للفجوة هو -9 فولت تيار مستمر، وهو ما يعادل تقريبًا 1.27 مم (50 ميل). .

س: ماذا يحدث إذا لم يتطابق طول المجس والكابل مع طول نظام المستشعر؟
ج: سيؤدي عدم تطابق الأطوال إلى قراءات غير صحيحة لجهد الفجوة، أو ضعف الإشارة، أو قياسات اهتزاز غير مستقرة. لا يمكن لنظام 3300 أن يعمل بشكل صحيح مع أطوال غير متطابقة. .

س: ما هي الشهادات البيئية التي يحملها المنتج 330180-X1-05؟
ج: يتوافق مع معايير CSA وATEX وIECEx للاستخدام في المناطق الخطرة، بالإضافة إلى لوائح CE وRoHS وFCC .

س: ما هي سرعة شحن هذه الوحدة؟
ج: بما أن هذا المنتج متوفر في المخزون، فإننا عادةً ما نقوم بالشحن في غضون 24 ساعة من تأكيد الطلب عبر خدمات الشحن السريع العالمية مثل DHL أو FedEx.

نماذج موصى بها

يعمل جهاز Bently Nevada 330180-X1-05 بسلاسة مع مكونات Bently Nevada 3300 XL التالية:

• مسبار تقارب 3300 XL 8 مم: مسبار قياسي لنظام محول التقارب 3300 XL 8 مم، متوفر بأطوال مختلفة لتناسب متطلبات النظام.

• كابل تمديد 3300 XL: كابل تمديد متوفر بأطوال مختلفة لتلبية متطلبات طول النظام .

• 330180-X2-05: إصدار بطول نظام 9 أمتار من نفس مستشعر Proximitor للتطبيقات التي تتطلب كابلات أطول .

• 330130-040-00-00: مسبار 3300 XL 8 مم بطول 1.0 متر، والذي يتم إقرانه عادةً بهذا المستشعر.

• 3500/42M: وحدة مراقبة التقارب/الزلزال لدمج إشارة المستشعر في نظام حماية الآلات 3500.

• 3500/15: وحدة تزويد الطاقة لتوفير الجهد المطلوب من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر بواسطة مستشعر Proximitor.
