الميزات الرئيسية
قطر طرف المسبار 8 مم – حجم قياسي صناعي لقياسات الاهتزاز القطري والموضع المحوري
خيط متري M10 × 1 مع درع - غلاف من الفولاذ المقاوم للصدأ ملولب مع كابل مدرع للحماية الميكانيكية
نطاق خطي 2 مم (80 ميل) - نطاق كافٍ لمعظم تطبيقات مراقبة التوربينات والضواغط والمضخات
طرف بولي فينيلين سلفيد (PPS) – مادة طرف المسبار مقاومة للتآكل والمواد الكيميائية
علبة من الفولاذ المقاوم للصدأ AISI 303/304 – هيكل مقاوم للتآكل للبيئات الصناعية القاسية
موصل ClickLoc™ المحوري المصغر – موصل مطلي بالذهب، يُربط باليد مع آلية قفل لمنع ارتخائه بفعل الاهتزاز
حلقة مانعة للتسرب من مادة الفيتون® – يمنع فرق الضغط بين طرف المسبار والعلبة
المواصفات الفنية
شرح رمز اللاحقة
المزايا الأساسية
1. موثوقية وفقًا لمعايير الصناعة
تُعد سلسلة 3300 XL نظام مجسات التقارب الرائد من بنتلي نيفادا، حيث توفر الأداء الأكثر تطوراً في أنظمة محولات طاقة التقارب التي تعمل بالتيارات الدوامية. وهي متوافقة تماماً مع معيار API 670 (الإصدار الرابع) من حيث التكوين الميكانيكي، والنطاق الخطي، والدقة، والاستقرار الحراري .
2. الحماية المدرعة للبيئات القاسية
ال إنشاء الكابلات المدرعة يحمي هذا الغطاء الموصل ثلاثي المحاور الداخلي من التلف المادي والتآكل والضغط. وهذا ما يجعل المنتج 330104-10-19-10-02-00 مثاليًا للتركيبات التي تتعرض فيها الكابلات للإجهاد الميكانيكي أو حركة المرور أو أغلفة الآلات ذات الاهتزازات العالية. .
3. قابلية التبادل المعياري
تتضمن أجهزة الاستشعار الخاصة بنظام 3300 XL مجسات وكابلات تمديد وأجهزة استشعار Proximitor قابلة للتبديل كهربائياً وميكانيكياًيمكن استبدال الأجزاء دون الحاجة إلى مطابقة أو معايرة على طاولة العمل، مما يبسط الصيانة ويقلل من مخزون قطع الغيار. .
4. موثوقية موصل ClickLoc™
لا تتطلب موصلات ClickLoc™ المطلية بالذهب سوى عزم ربط يدوي بسيط (ستشعر بنقرة عند إحكام الربط)، وتتميز بآلية قفل حاصلة على براءة اختراع لمنع الارتخاء الناتج عن الاهتزاز. لا حاجة لأي أدوات خاصة للتركيب أو الإزالة. .
5. تقنية إحكام قوية
ال حلقة دائرية من الفيتون® يسد هذا الصمام فرق الضغط بين طرف المسبار والهيكل، مما يمنع تسرب الزيت ويضمن التشغيل الموثوق في البيئات الغنية بالتشحيم مثل التوربينات والضواغط. .
6. تحمل واسع النطاق للظروف البيئية
مع نطاق درجة حرارة تشغيل يبلغ من -52 درجة مئوية إلى +177 درجة مئويةيتحمل هذا المسبار الظروف الحرارية القصوى الموجودة في التوربينات البخارية وغيرها من الآلات ذات درجات الحرارة العالية. .
ملاحظات حول تكامل الأنظمة
نظام 3300 XL عبارة عن مجموعة متطابقة
يتكون نظام القياس الكامل 3300 XL من ثلاثة أجزاء يجب أن تكون لها أطوال كهربائية متناسقة :
مسبار التقارب (هذا المنتج) – يُركّب داخل الآلة، مواجهًا للعمود
كابل تمديد - يربط المسبار بمستشعر التقارب
مستشعر التقارب - يقوم بتزويد المجس بالطاقة ويحول الإشارة إلى خرج قابل للاستخدام
مهم: ال الطول الكهربائي الكلي للنظام يجب أن يساوي مجموع طول المجس وكابل التمديد طول تصميم مستشعر التقارب (عادةً 5 أو 9 أمتار). بالنسبة لهذا المجس الذي يبلغ طوله 1.0 متر، فإنه عادةً ما يُقترن بـ كابل تمديد بطول 8.0 متر لإنشاء نظام 9.0 متر قد تتسبب المكونات غير المتطابقة في أخطاء قياس بنسبة 20% أو أكثر.
التركيب
متطلبات التوصيل الكهربائي
قم بتوجيه الكابلات بعيدًا عن خطوط نقل الطاقة ذات الجهد العالي لتقليل التداخل الكهرومغناطيسي
حافظ على الحد الأدنى لنصف قطر الانحناء لمنع تلف القلب المحوري
قم بتأمين الكابلات المدرعة باستخدام مشابك مناسبة لمنع التآكل الناتج عن الاهتزازات
التطبيقات
يتم استخدام المنتج 330104-10-19-10-02-00 في تطبيقات الآلات الدوارة الحيوية :
وظائف القياس الأساسية
الاهتزاز الشعاعي - قياس الاهتزاز النسبي للعمود
الوضع المحوري (الدفع) - مراقبة الإزاحة المحورية للدوار
مرجع Keyphasor® – مرجع الطور/السرعة لأغراض الموازنة والتشخيص
المحتويات
ملاحظة: كابل التمديد، ومستشعر التقارب، وأجهزة التثبيت، وأدوات التكوين تباع بشكل منفصل.
لماذا تشتري منا؟
في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي
شحن سريع – تتوفر خيارات الشحن السريع
تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها
يشمل الضمان – اشترِ بثقة
الدعم الفني – تتوفر المساعدة في عملية التكامل
الأسئلة الشائعة (FAQ)

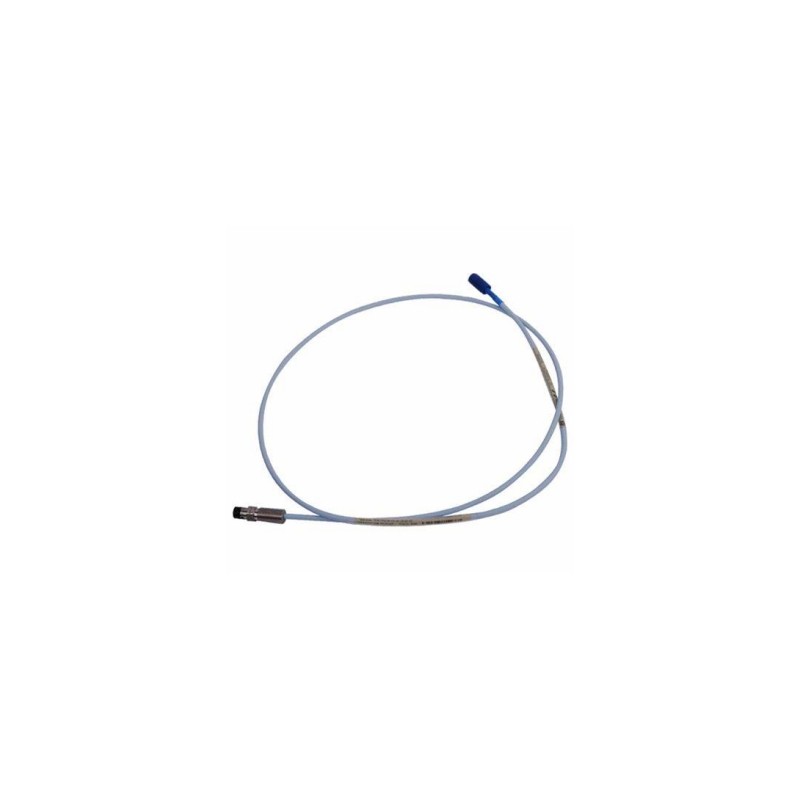

س1: ما هو Bently Nevada 330104-10-19-10-02-00؟
هو مسبار تقاربي بقطر 8 مم من سلسلة 3300 XL، يُستخدم لقياس اهتزازات الأعمدة وموضعها في الآلات الدوارة الصناعية دون تلامس. يتميز هذا الطراز بخيوط مترية M10 × 1، وطول غير ملولب يصل إلى 100 مم، وكابل مُدرّع للحماية الميكانيكية. .
س2: ماذا تعني كل لاحقة في رقم القطعة؟
10 = طول غير ملولب 100 مم؛ 19 = طول العلبة 190 مم؛ 10 = 1.0 متر الطول الإجمالي؛ 02 = موصل ClickLoc™ مصغر مع كابل قياسي؛ 00 = لا يلزم الحصول على موافقة من أي جهة .
س٣: هل هذا المسبار مدرع؟
نعم، الـ 330104 يشير رقم الطراز إلى مسبار ملولب متري M10 × 1 مزود بكابل مدرع. يوفر التدريع حماية من الفولاذ المقاوم للصدأ للكابل في البيئات القاسية. .
س4: ما هو الطول الإجمالي لكابل هذا المسبار؟
الطول الإجمالي هو 1.0 متر (3.3 قدم) .
س5: ما نوع الخيط الذي يستخدمه هذا المسبار؟
يستخدم خيط متري M10 × 1.
س6: ما هو النطاق الخطي والحساسية؟
المدى الخطي هو 2 مم (80 ميل) بحساسية 7.87 فولت/مم (200 مللي فولت/ميل) عند استخدامه مع مستشعر التقارب 3300 XL .
س7: ما هو نطاق درجة حرارة التشغيل؟
يعمل المسبار من من -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) .
س8: ما نوع الموصل الموجود في هذا المسبار؟
يتميز بـ موصل ClickLoc™ المحوري المصغر مطلية بالذهب. لا تتطلب هذه سوى عزم ربط يدوي بسيط، وتتميز بآلية قفل. .
س9: هل يتطلب هذا المسبار كابل تمديد وجهاز Proximitor محددين؟
نعم. يتطلب نظام 3300 XL أجزاءً متطابقة بطول كهربائي إجمالي قدره 5 أو 9 أمتاربالنسبة لهذا المسبار الذي يبلغ طوله 1.0 متر، قم بإقرانه بـ كابل تمديد بطول 8.0 متر لإنشاء نظام 9.0 متر متوافق مع مستشعر بروكسيميتور 9.0 متر .
س10: هل يمكنني استخدام هذا المسبار مع أنظمة سلسلة 3300 القديمة؟
نعم. مجسات 3300 XL مقاس 8 مم متوافقة مع الإصدارات السابقة وقابلة للتبديل مع مكونات نظام محولات الطاقة الأخرى من سلسلة 3300 غير XL مقاس 5 مم و8 مم .
س11: ما هو إعداد الفجوة الموصى به؟
تم ضبط الفجوة الموصى بها على -9 فولت تيار مستمر عند 1.27 مم .
س12: ما هو الحد الأدنى لقطر العمود الذي يمكن لهذا المسبار قياسه؟
الحد الأدنى الموصى به لقطر العمود هو 50.8 ملم (بوصتان) .
س13: هل هذا المسبار مناسب للمناطق الخطرة؟
هذا النوع المحدد (اللاحقة 00) لديه لا يوجد موافقة من أي جهة للمناطق الخطرة. إذا كانت شهادة المنطقة الخطرة مطلوبة، فاختر نوعًا من المجسات يحمل لاحقة موافقة الوكالة المناسبة. .
