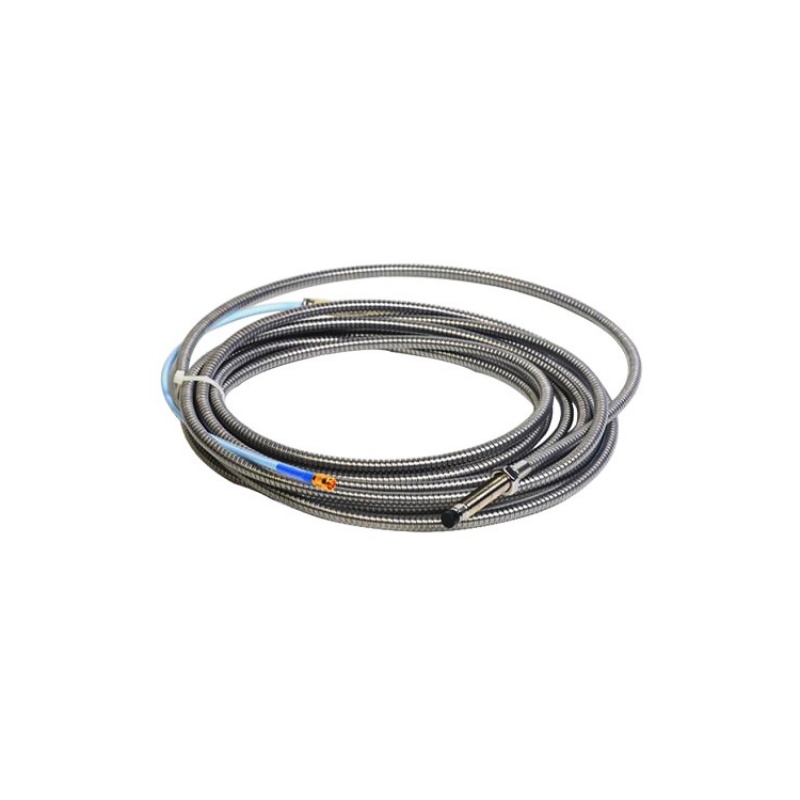

رقم القطعة بنتلي، نيفادا 164517-070-10-02-00 هو مسبار تقارب ذو غطاء سيراميكي من سلسلة 3300 مصممة لمراقبة الآلات في البيئات الكيميائية العدوانية أو ذات الضغط العالي.
رقم الصنف :
164517-070-10-02-00الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | تفاصيل |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| رقم الموديل / رقم القطعة | 164517-070-10-02-00 |
| نوع المنتج | مسبار تقارب التيار الدوامي ذو الغطاء الخزفي |
| سلسلة المجسات | سلسلة 3300 (متوافقة مع نظام 3300 XL) |
| قطر المسبار | 8 مم |
| نوع الخيط | معيار متري M10 × 1 |
| الطول الإجمالي للعلبة | 70 مم (من رمز الخيار "070") |
| طول الكابل | 1.0 متر (من رمز الخيار "10") |
| نوع الموصل | موصل ClickLoc مصغر محوري مع واقي، كابل قياسي (من رمز الخيار "02") |
| موافقة الوكالة | غير مطلوب (من رمز الخيار "00") |
| تصنيف الضغط | 34 بار (500 رطل لكل بوصة مربعة) |
| درجة حرارة التشغيل | من -51 درجة مئوية إلى +177 درجة مئوية (من -60 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| حساسية | 7.87 فولت/مم (200 مللي فولت/ميل) |
| المدى الخطي | 2.0 مم (80 ميل) |
| استجابة التردد | من التيار المستمر إلى 10 كيلو هرتز (-3 ديسيبل) |
| مادة رأس القلم | السيراميك (الألومينا) |
| مادة الغلاف | الفولاذ المقاوم للصدأ 304 |
| امتثال | API 670 (الطبعة الرابعة) |
| بلد المنشأ | الولايات المتحدة الأمريكية |
تفاصيل رقم القطعة (164517-AA-BB-CC-DD):
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 164517-070-10-02-00 (هذا الطراز) | مسبار ذو غطاء سيراميكي، علبة 70 مم، كابل بطول 1.0 متر، نظام ClickLoc | التطبيقات الكيميائية/الضغط القياسية |
| 164517-090-05-01-00 | مسبار ذو غطاء سيراميكي، علبة 90 مم، كابل 0.5 متر | كابل أقصر، تطبيقات حافظة أطول |
| 164517-050-10-01-RU | مسبار ذو غطاء سيراميكي، علبة 50 مم، كابل بطول 1.0 متر | تركيب صغير الحجم معتمد من روسيا |
| 146054 | نسخة الخيط الإمبراطوري (3/8-24 UNF) من المسبار ذي الغطاء الخزفي | آلات أمريكا الشمالية ذات الخيوط الإمبراطورية |
| 330130-040-00-00 | كابل تمديد قياسي 3300 XL بطول 4.0 متر | كابل تمديد للمجسات للمسافات الأطول |
| 330180-50-00 | مستشعر التقارب 3300 XL، طول النظام 5 أمتار | المستشعر المطلوب لإكمال نظام المحول |
س1: ما هي الوظيفة الأساسية لـ 164517-070-10-02-00؟
إنه مسبار تقارب التيارات الدوامية ذو الغطاء الخزفي تُستخدم هذه الأداة لقياس اهتزازات الأعمدة، والموضع المحوري، والإزاحة في الآلات الدوارة دون تلامس. وقد صُمم طرفها الخزفي خصيصًا لتطبيقات في بيئات كيميائية عدوانية أو بيئات ذات ضغط عالٍ، مثل الأمونيا اللامائية أو غيرها من ظروف الرقم الهيدروجيني المتطرفة.
س2: ما الذي يجعل هذا المسبار مختلفًا عن مسابير 3300 XL القياسية؟
الفرق الرئيسي هو طرف مغطى بالسيراميكيمنع غطاء السيراميك المصنوع من الألومينا دخول الغازات والسوائل المسببة للتآكل إلى الجزء الأمامي من علبة المسبار، مما يجعله مناسبًا للبيئات التي قد تُتلف رؤوس المجسات القياسية. وقد تم اختبار وصلة السيراميك بالمعدن باستخدام غاز الهيليوم للتأكد من إحكام الإغلاق.
س3: ما هي حدود هذا المسبار؟
تم تصميم المسبار لـ الظهور في الواجهة الأمامية للاستخدام في البيئات المسببة للتآكل فقط. لا يحتوي على وصلة خلفية أو أنبوب من الفولاذ المقاوم للصدأ، لذلك يجب عدم تعريض الجزء الخلفي من المسبار إلى بيئات مدمرة مثل الماء، NH₃، NH₄OH، أو كبريتيد الهيدروجين.
س4: ما هي أنظمة المراقبة التي يتوافق معها هذا المسبار؟
وهو متوافق مع أنظمة مراقبة Bently Nevada 3300 XL ويدعم مستشعرات التقارب 3300 XL وكابلات التمديد. وهو متوافق مع معيار API 670 (الطبعة الرابعة).
س5: ما هو الحد الأدنى الموصى به لنصف قطر الانحناء للكابل؟
يجب أن يكون نصف قطر الانحناء الأدنى 25.4 ملم (1.0 بوصة) أو أكبر. يمكن أن تؤدي أنصاف الأقطار الأصغر إلى تشويه العازل، وتغيير المعاوقة المميزة، وإدخال أخطاء في القياس.
ال بنتلي، نيفادا 330780-50-00 هو مستشعر Proximitor® بمدى 5.0 متر لـ نظام محول التقارب 3300 XL 11 مميستقبل إشارات من مسبار 3300 XL 11 مم وكابل التمديد الخاص به، ويقوم بتهيئتها إلى خرج الجهد الخطي يتناسب مع إزاحة العمود لقياس الاهتزاز الشعاعي، وموضع الدفع المحوري، وقياس Keyphasor.
ال بنتلي، نيفادا 21747-040-00 هو كابل تمديد مسبار بروكسيميتور بطول 4 أمتار مصمم لـ أنظمة محولات التقارب من السلسلتين 3300 و 7200. يقوم هذا الجهاز بتوصيل مسبار تقارب بمستشعر Proximitor الخاص به، ويرسل إشارات إزاحة التيار الدوامي عالية التردد لمراقبة الاهتزاز وموضع العمود في الآلات الدوارة الحرجة.
ال بنتلي، نيفادا 330710-00-060-10-02-00 هو مسبار تقارب 3300 XL 11 مم مصمم لقياس الاهتزازات والموضع دون تلامس في الآلات الكبيرة ذات محامل الأغشية السائلة. يوفر طرفه البالغ قطره 11 مم نطاق خطي أطول بالمقارنة مع النظام القياسي 8 مم، مما يجعله مثالياً للتطبيقات التي تتطلب نطاق قياس أكبر، مثل موضع الدفع المحوري، والتمدد التفاضلي، والاهتزاز القطري في التوربينات البخارية، والضواغط الطاردة المركزية، والمضخات الكبيرة.
ال بنتلي نيفادا 330103-00-11-50-02-00 هو مسبار تقارب 3300 XL 8 مم مع خيط متري M10×1 و أ كابل متكامل بطول 5.0 متر مزودة بموصل ClickLoc™ مصغر محوري. يتميز هذا التكوين ذو المدى الممتد بـ طول العلبة الإجمالي 110 مم ويتصل مباشرة بمستشعر Proximitor® دون الحاجة إلى كابل تمديد للتركيبات قصيرة المدى.
ال بنتلي نيفادا 990-10-XX-01-00 (MOD 165353-01) هو جهاز إرسال اهتزاز ثنائي الأسلاك يعمل بالطاقة الحلقية مصمم خصيصًا لمصنعي المعدات الأصلية لضواغط الهواء الطاردة المركزية، والمضخات الصغيرة، والمحركات، والمراوح. وهو يستقبل المدخلات من مسبار تقاربي 3300 NSv وكابل التمديد المتوافق معه، الذي يُهيئ الإشارة إلى تيار خرج يتراوح بين 4 و20 مللي أمبير، ويتناسب مع سعة الاهتزاز من الذروة إلى الذروة..
