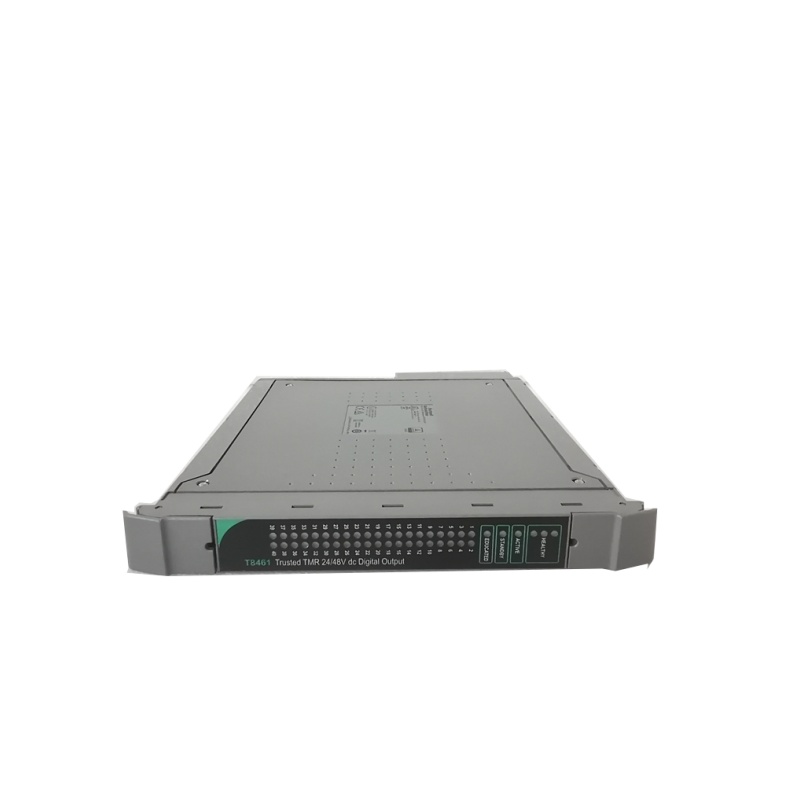

ال ICS Triplex T8461C هو وحدة إخراج رقمية ثلاثية الوحدات المتكررة (TMR) ذات 40 قناة مصمم لـ نظام السلامة الموثوق به (SIS) التابع لـ TMR منصة.إنه يفي بالغرض مخرج مصدر تيار مستمر قابل للتحديد بواسطة البرنامج 24 فولت/48 فولت مع 0.75 أمبير لكل قناة، باستخدام التصويت على الأجهزة ذات التكرار الثلاثي (2 من 3) للقضاء على نقاط الفشل الفردية.
رقم الصنف :
T8461Cالطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Franceميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | نظام التحكم المتكامل ثلاثي الوحدات (شركة روكويل أوتوميشن) |
| نموذج | T8461C |
| عائلة المنتجات | سلسلة TMR T8000 الموثوقة |
| نوع المنتج | وحدة إخراج رقمية TMR ذات 40 قناة (مصدر) |
| قنوات الإخراج | 40 (TMR ثلاثي التكرار، تصويت 2 من 3) |
| جهد الخرج | يمكن اختيار جهد التشغيل عبر البرنامج بين 24 فولت تيار مستمر أو 48 فولت تيار مستمر |
| تيار الخرج | 0.75 أمبير لكل قناة (مستمر) |
| جماعات السلطة | 5 مجموعات معزولة من 8 قنوات؛ بحد أقصى 6 أمبير لكل مجموعة |
| الحد الأدنى لتيار الحمل | 25 مللي أمبير (لمراقبة الخط)؛ 50 مللي أمبير لبعض المصادر |
| توريد اللوحة الخلفية | 20-32 فولت تيار مستمر |
| استهلاك الطاقة | حوالي 22-26 غربًا |
| قرار حالة الطوارئ | دقة الطابع الزمني 1 مللي ثانية |
| عزل | قدرة تحمل نبضات كهربائية تصل إلى 2500 فولت (من المجال إلى اللوحة الخلفية)؛ 250 فولت بين المجموعات |
| شهادة السلامة | حاصل على شهادة IEC 61508 SIL3، وشهادة TÜV |
| تصنيف ATEX | Ex ec IIC T4 GC |
| الطلاء المطابق | لوحة دوائر مطبوعة كاملة، درجة مقاومة للتآكل G3 |
| تبديل سريع | نعم (فتحة ذكية / فتحة مصاحبة) |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +60 درجة مئوية |
| أبعاد | 266 × 31 × 303 مم (حسب المصدر المفصل) |
| وزن | 1.3 كجم (بحسب المصدر المفصل) |
| أصل | الولايات المتحدة الأمريكية / المكسيك (يختلف حسب المصدر) |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| T8461C (هذا النموذج) | مضخم صوت TMR ذو 40 قناة، يعمل بجهد 24/48 فولت تيار مستمر، ومطلي بطبقة واقية. | بيئات بحرية بحرية، وبيئات SIS قابلة للتآكل |
| T8461 | 40 قناة TMR DO، مطلية بطبقة غير متطابقة (إصدار البرنامج الثابت B) | تطبيقات نظام معلومات السلامة القياسية في غرفة التحكم |
| T8480 / T8480C | مخرج تناظري TMR ذو 40 قناة (4-20 مللي أمبير) | صمامات التحكم، أجهزة تحديد المواقع |
| T8850 | مجموعة إنهاء المجال (FTA) لـ T8461/T8480 | إنهاء توصيل الأسلاك الميدانية المطلوب لوحدات DO/AO |
| T8861 | مجموعة طرفية VFTA، متوافقة تمامًا مع T8461C | التحكم في صمامات الملف اللولبي للحماية من التفريغ الكهروستاتيكي والحماية من الحريق والغاز |
| T8100 / T8300 | الهيكل الرئيسي / هيكل التوسعة لنظام TMR الموثوق | منصة استضافة الوحدات النمطية |
س1: ما هي الوظيفة الأساسية لـ T8461C؟
إنه وحدة إخراج رقمية ذات 40 قناة لنظام السلامة الموثوق به TMR. يقوم بتشغيل مشغلات ميدانية مثل صمامات الملف اللولبي، ومرحلات الفصل، وصمامات الإغلاق الطارئ (ESD) في التطبيقات الحساسة للسلامة .
س2: ما الفرق بين T8461 و T8461C؟
ال T8461C هو نسخة مطلية بطبقة واقية مع طلاء كامل للوحة الدوائر المطبوعة لمقاومة التآكل من الفئة G3 (رذاذ الملح، الرطوبة، الغازات المسببة للتآكل). يستخدم البرامج الثابتة لسلسلة C فقط — برنامج ثابت من الإصدار B لا يمكن يمكن تحميلها في إصدار C. وهي متوافقة ميكانيكيًا من حيث التوصيلات، ولكن غير متوافق مع البرامج الثابتةلذلك يجب مطابقة أرقام القطع بدقة أثناء الاستبدال .
س3: كيف تعمل بنية TMR؟
تستخدم كل قناة إخراج ثلاث دوائر قيادة مستقلةأ. الأجهزة: تصويت 2 من 3 تحدد الآلية حالة الإخراج الفعلية، لذا لا يمكن لعطل دائرة واحدة أن يتسبب في إخراج خاطئ. يتم عزل المسارات المعيبة تلقائيًا، مما يضمن استمرار التشغيل الآمن. .
س4: هل يمكن استبدال شريحة T8461C أثناء التشغيل؟
نعم. يدعم التبديل السريع عبر فتحة مصاحبة أو فتحة ذكية تتيح هذه التكوينات استبدال الوحدات دون إيقاف تشغيل النظام أو تعطيل الوحدات المجاورة. .
س5: ما هي مجموعة الأطراف المتوافقة لتوصيل الأسلاك الميدانية؟
ال مجموعة إنهاء المجال T8850 (FTA) يُعد هذا الجهاز الرفيق المخصص لجهاز T8461/T8461C. وهو يوفر نقل الإشارة، وتوزيع الطاقة المجمعة، وحماية مستقلة من قصر الدائرة بين بطاقة إخراج TMR والمشغلات الميدانية. T8861 VFTA وهو متوافق تمامًا مع T8461C.
