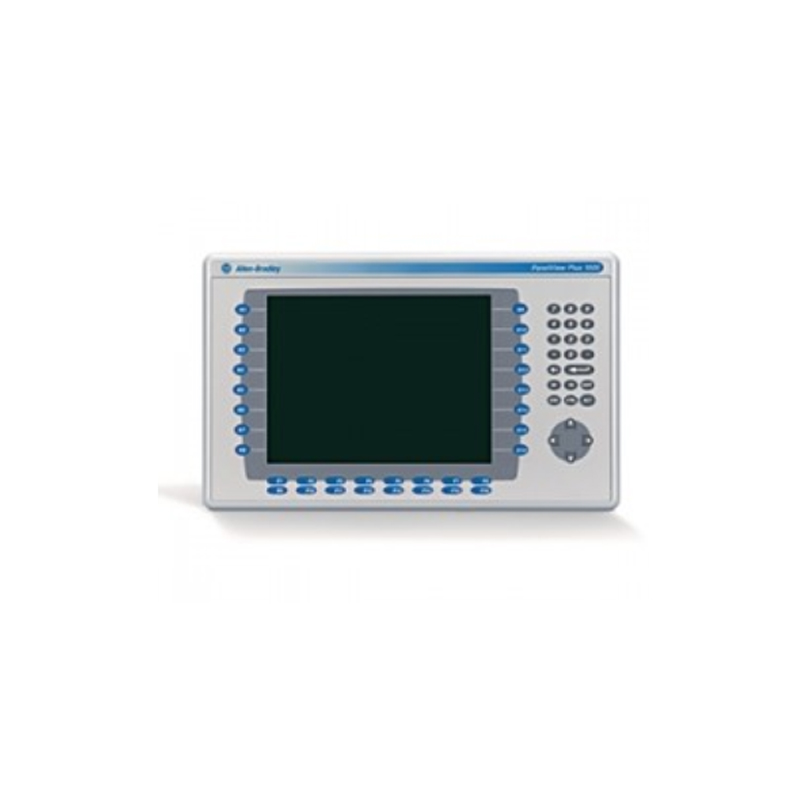

طرفية لوحة المفاتيح Allen Bradley 2711P-K12C6D1 PanelView Plus 1250

المزايا الأساسية

• دعم بروتوكول الإرث المزدوج: توفر واجهات الاتصال المتكاملة DH+ (Data Highway Plus) وDH-485 وRIO اتصالاً أصلياً بوحدات التحكم Allen-Bradley PLC-5 وSLC 500 وMicroLogix. وهذا يُغني عن الحاجة إلى محولات البروتوكولات أو ترقيات الشبكة عند صيانة البنية التحتية الحالية لـ Data Highway.

• شاشة كبيرة ملونة بالكامل مقاس 12.1 بوصة: تتميز هذه الوحدة بشاشة عرض رسومية ملونة TFT مقاس 12.1 بوصة بدقة 800 × 600 بكسل (SVGA)، مما يوفر مساحة عرض واسعة لعرض رسومات العمليات المعقدة والاتجاهات والإنذارات. ويبلغ عمر الإضاءة الخلفية LED 50,000 ساعة عند درجة حرارة 25 درجة مئوية، مما يضمن موثوقية طويلة الأمد.

• إدخال موثوق عبر لوحة المفاتيح: تتميز هذه المحطة الطرفية بلوحة مفاتيح رقمية كاملة، ومفاتيح تنقل، ومفاتيح وظائف قابلة للبرمجة لإدخال البيانات بسرعة ودقة. تتحمل لوحة المفاتيح مليون ضغطة وتدعم 40 مفتاح وظائف.

• إنشاءات صناعية متينة: صُممت هذه الوحدة الطرفية لتحمل الظروف القاسية، بما في ذلك الاهتزازات والغبار ودرجات الحرارة الصناعية المعتادة، وتعمل بكفاءة عالية في درجات حرارة محيطة تتراوح من 0 درجة مئوية إلى 55 درجة مئوية. ويضمن تصميمها المثبت على اللوحة مع حماية أمامية بمعيار IP65/NEMA 4X متانتها في بيئات المصانع.

• تصميم المكونات المعيارية: تتميز أجهزة PanelView Plus 1250 الطرفية بمكونات معيارية تتألف من وحدة عرض، ووحدة منطقية، ووحدة اتصال اختيارية. تتميز هذه المكونات بتكوين مرن وسهولة التركيب والتحديث.

• تكامل سلس مع روكويل: تم تصميم الجهاز الطرفي للتكامل الأصلي مع منصات التحكم Allen-Bradley، ويستخدم برنامج FactoryTalk View Studio للتكوين ويشغل تطبيقات FactoryTalk View Machine Edition، مما يوفر بيئة تطوير متسقة عبر نظام Rockwell البيئي.

المعايير الفنية

سيناريوهات التطبيق

يُعد جهاز Allen Bradley 2711P-K12C6D1 أساسيًا في العديد من أنظمة الأتمتة الصناعية التي تتطلب واجهة تشغيل دقيقة وموثوقة:

• أنظمة PLC-5 القديمة: يوفر إمكانيات واجهة المستخدم الرسومية الحديثة لتركيبات PLC-5 الحالية باستخدام اتصال DH+، مما يتيح للمشغلين مراقبة العمليات والتحكم فيها دون ترقية البنية التحتية لوحدة التحكم.

• تطبيقات SLC 500 و MicroLogix: مثالي لأنظمة SLC 5/03 و 5/04 و 5/05 التي تستخدم شبكات DH-485، ويدعم مراقبة الإنتاج ومعالجة الإنذارات وعرض حالة المعدات.

• خطوط تجميع التصنيع: يوفر واجهة تشغيل موثوقة لمراقبة الإنتاج، ومراقبة الجودة، وعرض حالة المعدات في أنظمة التصنيع القائمة على Data Highway.

• مرافق معالجة المياه: يُمكّن من مراقبة والتحكم في محطات الضخ وأنظمة الترشيح ومعدات الجرعات الكيميائية من خلال اتصال DH+ موثوق.

• أنظمة DCS القديمة: يوفر إمكانيات واجهة المستخدم الرسومية الحديثة لأنظمة التحكم الموزعة القديمة التي تتطلب اتصال DH+ والتشغيل القائم على لوحة المفاتيح.

• لوحات آلات المصنع الأصلي: مثالية لمصنعي المعدات الأصلية الذين يحتاجون إلى حلول واجهة المستخدم الرسومية المتكاملة مع مدخلات لمسية للمشغلين الذين يرتدون القفازات أو البيئات المعرضة لتلوث الشاشة.

ما يشمله العرض

• 1 × طرفية ألين برادلي 2711P-K12C6D1 بانل فيو بلس 1250

• العبوة الأصلية من المصنع (جديدة وأصلية)

قبل الشراء

• حالة المخزون: متوفر في المخزون – جاهز للشحن الفوري.

• حالة: جديد وأصلي. يتم اختبار كل وحدة والتحقق منها بنسبة 100% قبل الشحن.

• تثبيت: يجب أن يتم التركيب بواسطة فنيين مؤهلين. تأكد من فصل جميع مصادر الطاقة قبل التركيب.

• ضمان: يأتي مع ضمان قياسي لمدة 12 شهرًا يغطي عيوب المواد والتصنيع.

الأسئلة الشائعة

س: ماذا يمثل رقم الطراز 2711P-K12C6D1؟
ج: يتم تقسيم رقم الطراز على النحو التالي: 2711P = سلسلة PanelView Plus HMI؛ K = إدخال لوحة المفاتيح (بدون شاشة لمس)؛ 12 = شاشة 12.1 بوصة؛ C = شاشة TFT ملونة؛ 6 = اتصال DH+/DH-485 + RIO؛ D1 = طراز مزود الطاقة DC (18-32 فولت تيار مستمر).

س: ما هي وحدات التحكم المتوافقة مع هذا الجهاز الطرفي؟
ج: تم تصميم وحدة التحكم 2711P-K12C6D1 للتكامل المباشر مع وحدات التحكم Allen-Bradley PLC-5 وSLC 500 وMicroLogix باستخدام شبكات DH+ أو DH-485. كما أنها تدعم اتصال RIO للأنظمة القديمة.

س: ما هو البرنامج المطلوب لبرمجة هذا الجهاز الطرفي؟
ج: تم تكوين الجهاز الطرفي باستخدام برنامج FactoryTalk View Studio من Rockwell Automation، ويعمل بتطبيقات FactoryTalk View Machine Edition.

س: هل تم إيقاف تشغيل هذا الجهاز؟
ج: لقد أوقفت شركة روكويل أوتوميشن إنتاج الطراز 2711P-K12C6D1. مع ذلك، نحن متخصصون في توريد وحدات بديلة فائضة ومجددة. الطراز المقابل من سلسلة PanelView Plus 6 هو 2711P-K12C4D8.

س: ما الفرق بين اتصال DH+ و DH-485؟
أ: يدعم بروتوكول DH+ (Data Highway Plus) الاتصال بسرعات أعلى ويُستخدم عادةً مع وحدات التحكم PLC-5، بينما يُعدّ DH-485 شبكةً أقل تكلفةً تُستخدم عادةً مع وحدات التحكم SLC 500 وMicroLogix. يدعم هذا الجهاز كلا البروتوكولين لتحقيق أقصى قدر من التوافق.

س: هل يمكن استبدال لوحة المفاتيح في الموقع؟
ج: نعم، تتوفر أغطية بديلة للوحة المفاتيح لسلسلة PanelView Plus 1250. تتضمن مجموعة لوحة المفاتيح البديلة غطاءً لاصقًا وكابل بيانات سهل التركيب.

س: ما هي سرعة شحن هذه الوحدة؟
ج: بما أن هذا المنتج متوفر في المخزون، فإننا عادةً ما نقوم بالشحن في غضون 24 ساعة من تأكيد الطلب عبر خدمات الشحن السريع العالمية مثل DHL أو FedEx.

نماذج موصى بها

يعمل جهاز 2711P-K12C6D1 بسلاسة مع مكونات وملحقات Allen-Bradley PanelView Plus التالية:

• 2711P-T12C6D1: نسخة تعمل باللمس من نفس الجهاز الطرفي بنفس مواصفات الاتصال DH+/DH-485 ومواصفات الطاقة DC.

• 2711P-K12C15D1: جهاز PanelView Plus 1250 ذو لوحة مفاتيح مع اتصال ControlNet لأنظمة ControlLogix.

• 2711P-K12C4D8: تُعد محطة لوحة المفاتيح PanelView Plus 6 1250 بمثابة الجيل الأحدث المكافئ مع ميزات محسّنة.

• 2711P-RP12: استبدال وحدة المنطق لمحطات PanelView Plus 1250.

• 2711P-RL12C: وحدة إضاءة خلفية قابلة للاستبدال في الموقع لشاشات PanelView Plus 1250 مقاس 12.1 بوصة.

• MF1250PK: طقم استبدال غطاء لوحة المفاتيح متوافق مع سلسلة PanelView Plus 1250.
